10. Герметизация блоков

1. Герметизация блоков обеспечивается герметизацией их корпусов и внешних разъемов.

2. Герметизация корпусов блоков осуществляется с помощью уплотнительных прокладок и паяного соединения корпуса (основания) с крышкой (кожухом).

3. Выбор способа герметизации определяется требованиями, предъявляемыми к блокам в зависимости от условий эксплуатации.

4. Конструктивные элементы герметизации корпусов уплотнительными проклад­ками приведены на черт. 144.

Размеры конструктивных элементов выбираются в зависимости от герметизируе­мого объема и избыточного давления, создаваемого в нем. Ширина фланца определяется по формуле

(22)

где δ - толщина стенки корпуса (кожуха);

d₁ - диаметр крепежного болта.

Высота фланца С должна быть максимально допустимой.

Материал для изготовления болтов должен иметь предел текучести О 7* в 2-3 ра­за выше предела текучести материала фланца.

Размеры канавки и прокладки находятся в следующей зависимости г

(23)

h - высота прокладки;

B - ширина прокладки;

α - ширина канавки;

t - высота канавки.

Плечо l определяется зависимостью

(24)

Количество болтов определяется на основе учета внутреннего избыточного давления в блоке и усилия, необходимого для деформации уплотнительного кольца для герметизации блока.

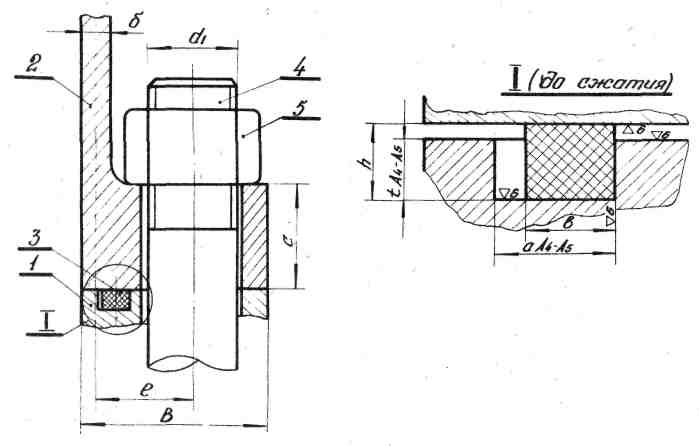

Герметизация корпуса блока уплотнительной прокладкой

1 - основание блока; 2 - корпус блока; 3 - прокладка уплотнительная; 4 - болт; 5 - гайка

Черт 144

10.5. Конструктивные элементы герметизации корпусов паяным соединением при­ведены на черт. 145.

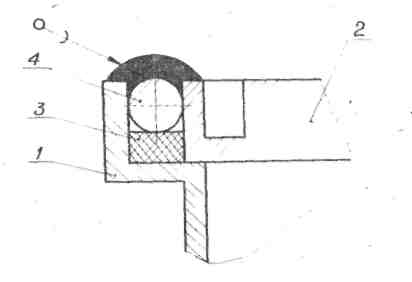

Герметизация корпуса блока с помощью паяного соединения

1 - корпус блока; 2 - крышка; 3 - прокладка изоляционная;

4 - проволока

Черт. 145

10.6. К элементам паяного соединения конструкции блока предъявляются следую­щие требования:

с целью устранения перегрева блока в момент осуществления паяного соединения в элементах конструкции следует предусматривать канавку вблизи паяного соединения;

прокладка должна выполняться прямоугольного сечения из термостойкой резины, с размерами, меньшими ширины зазора между крышкой и корпусом' на 0,2-0,3 мм;

диаметр проволоки должен быть меньше ширины зазора между крышкой и корпу­сом на 0,1-0,2 мм.

10.7. Рекомендуемые покрытия и материалы элементов конструкций блоков, герметизируемых паяным соединением, приведены в табл.21.

Таблица 21

Материал	ГОСТ, ТУ	Покрытия	Условия эксплуатации
Алюминиевый сплав АМц АМГ Д16 В95	ГОСТ 4784-65 ГОСТ 4784-65 ГОСТ 4784-65 ГОСТ 8617-68	Н.12.0-Ви.6 Н.12.0-Ви.12 Н.24.С-С.18	Легкие Средние Жесткие
Латунь Л63 ЛС50	ГОСТ 17711-72 ГОСТ 17711-72	Ср.9.0-Ви.6 О-Ви.9	Средние Жесткие

Продолжение табл.21

Материал	ГОСТ, ТУ	Покрытия	Условия эксплуатации
Сталь 10	ГОСТ 1050-60
10КП	ГОСТ 1050-60
20	ГОСТ 1050-60	М.З.О-Ви.3	Легкие
45	ГОСТ 1050-60
А12	ГОСТ 1414-54
Титан ВТ1-1	ОСТ1 30013-71	Xhm.H.3J43.Cp.9	Жесткие Особо жесткие

8. Проволока укладывается над прокладкой по всему периметру соединения. Один из концов проволоки выводится через паз в крышке из зоны соединения.

9. Зазор по всему периметру соединения заполняется легкоплавким припоем. Припои и флюсы выбирать в соответствии с ОСТ4 ГО.000.033. Допускается повто­ряемость пайки не более трех раз.

10.10. Наружная поверхность паяного соединения не должна являться установоч­ной поверхностью блока.

Элементы крепления блоков располагать на максимальном расстоянии от паяно­го соединения.

10.11. Герметизация разъемов в герметичных блоках показана на черт.146-148. Герметизация разъемов осуществляется следующими способами прокладками (см.черт.146), прокладками и заливкой компаундами мест соединения разъема с кор­пусом (см.черт.147) и пайкой монтажной платы разъема с корпусом с последующей заливкой компаундами места соединения (см.черт. 148).

Монтажная плата должна иметь металлизированную поверхность по периметру с двух сторон и по торцу.

При герметизации двумя последними способами выводы разъемов следует удли­нять проволокой.

10.12. Выбор способа герметизации определяется требованиями, предъявляемы­ ми к блокам в условиях эксплуатации, материалами и покрытиями элементов кон­струкции блока.

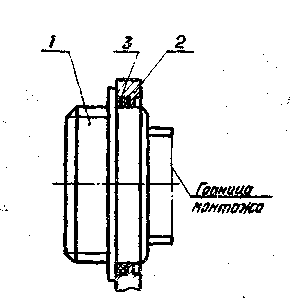

Герметизация вилки разъема РСГ уплотнительной прокладкой

1 - вилка разъема; 2 - корпус блока; 3 - прокладка уплотнительная

Черт. 146

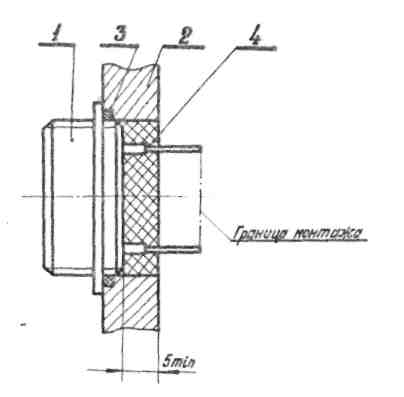

Герметизация вилки разъема РСГ уплотнительной прокладкой и компаундом

1 - вилка разъема; 2 - корпус блока; 3 - прокладка уплотнительная;

4 - компаунд

Черт. 147

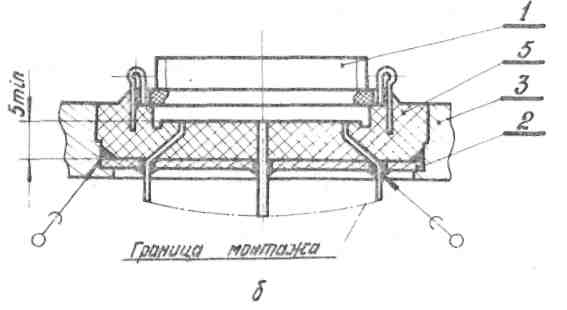

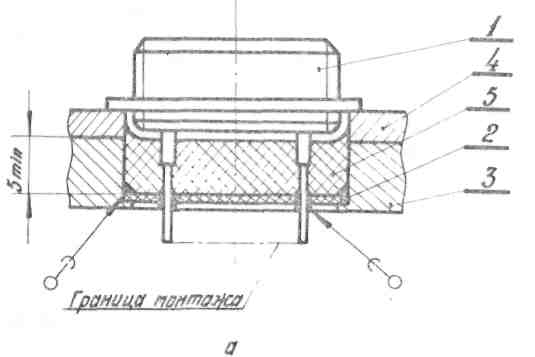

Герметизация вилки разъема пайкой платы и заливкой компаундом

а - вилка разъема РСГ; б - вилка разъема РПС1 1 - вилка разъема; 2 - плата монтажная; 3 - корпус блока; 4 - пластина! 5 - компаунд

Черт. 148

Справочное приложение 1 к ОСТ4 ГО.010.009

ОПРЕДЕЛЕНИЕ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В СТАНДАРТЕ

Термин	Определение
Микросхема	Определяется по ГОСТ 17021-71
Микросборка	“
Подложка	“
Элемент	“
Узел	Конструктивно законченная сборочная единице, состоящая из ограни­ченного количества микросхем и других навесных электрорадиоэлементов (ЭРЭ), установленных на печатной плате. Узел, как правило, не имеет самостоятельного эксплуатационного назначения
Субблок ( ячейка)	Конструктивно законченная сборочная единица, состоящая из узлов, микросхем XT других навесных ЭРЭ, установленных на одну или несколь­ко печатных плат. Субблок, как правило, не имеет самостоятельного эксплуатационного назначения
Кассета	Функционально и конструктивно законченная сборочная единица, сос­тоящая из определенного количества субблоков, расположенных в одной или нескольких параллельных плоскостях, установленных, как правило, в рамочные конструкции, на задних стенках которых имеются разъемы врубного типа
Типовой элемент замены (ТЭЗ)	Субблок, кассета и блок типовой легкосъемной конструкции, снаб­женный стандартными средствами механического крепления и электри­ческого соединения. Как правило, для внешних электрических соедине­ний в ТЭЗах используются разъемы врубного типа
Блок	Функционально и конструктивно законченная сборочная единица, состоящая из субблоков, кассет и ЭРЭ. Блок, как правило, не имеет самостоятельного эксплуатационного назначения
Прибор	Блок или система блоков, имеющая . самостоятельное эксплуата­ционное назначение
Плата соединительная	Конструктивно законченная сборочная единица, предназначенная для электрического соединения с использованием, как правило, пайки. Плата соединительная позволяет осуществлять многократную перепайку
Кабель гибкий печатный (ГПК)	Система печатных проводников, расположенных параллельно друг ДРУГУ в одной плоскости на электроизоляционном гибком основании
Кабель плоский тканый или плетеный (ПТК)	Система монтажных проводов, расположенных параллельно друг другу в одной плоскости и скрепленных нитями ткацким методом или методом плетения
Кабель плоский спрессованный (ПОК)	Система монтажных проводов, расположенных параллельно друг другу в одной плоскости и скрепленных методом опрессовки полимерными материалами
Плата коммутапионная	Печатная плата, предназначенная для осуществления электрического соединений узлов и субблоков в блоке
Функционально-узловой метод проектирования радиоэлектрон­ной аппаратуры (РЭА)	Метод, в основу которого положен принцип деления принципиальных электрических схем на отдельные функционально и конструктивно-(или только конструктивно) законченные сборочные единицы

Справочное приложение 2 к ОСТ4 ГО.010.009

АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ ПРОЕКТИРОВАНИЯ ЭЛЕМЕНТОВ ТИПОВЫХ КОНСТРУКЦИЙ РЭА

Для проектирования элементов типовых конструкций РЭА рекомендуется применять автоматизированные системы. Краткие технико-экономические характеристики систем проектирования приведены в табл.1.

1. А в т о м а т и з и р о в а н н а я с и с т е м а п р о е к т и р о в а н и я “А в р о р а”

1.1. Функциональный состав

1,1.1. Система охватывает автоматизацией следующие этапы проектирования: преобразование функциональной схемы блока в принципиальную распределение логичес­кое узлов по платам с введением заданного резервирования или без него; размеще­ние микросхем на платах; трассировку проводов на МПП и проводного монтажа блока; изготовление фотопозитивов слоев МПП на специальной аппаратуре и полуавтомати­ческий контроль М ПП на устройстве контроля,
