Электромагнитные амперметры и вольтметры.
В амперметрах электромагнитной системы весь измеряемый ток проходит по катушке измерительного механизма. Значение номинальной МДС, необходимой для создания магнитного -поля в зазоре катушки, составляет: 100 А в механизмах, подвижная часть которых крепится на опорах; 50 А*в механизмах с подвижной частью, укрепленной на растяжках; 20 А в механизмах с замкнутым магнитопроводом. Поэтому для расширения диапазонов измерения электромагнитных однопредельных амперметров одного типа необходимо уменьшить число витков катушки. В" амперметре на номинальный ток 100 А катушка имеет один виток, выполненный из толстой медной шины. Такие амперметры для прямого включения на токи больше 200 А не изготовляют из-за нагрева шины и сильного влияния на показания прибора магнитного поля токоподводящих проводов. Диапазоны измерения электромагнитных амперметров, работающих на переменном токе, проще расширять с помощью измерительных трансформаторов тока.
Электромагнитные щитовые амперметры обычно выпускаются однопредельными, а переносные — многопредельными (до четырех пределов измерения).
Для расширения диапазонов измерения переносных многопредельных электромагнитных амперметров катушки выполняют секционированными. Секции включаются в последовательно-параллельные комбинации. Переключение секций производится с помощью переключающих устройств.
Температурная погрешность у электромагнитных амперметров невелика и обусловлена только изменением упругости спиральных пружин или растяжек. Изменение сопротивления обмотки катушки, вызванное влиянием внешней температуры, не вызывает погрешности, так как весь измеряемый ток проходит по обмотке.
Дополнительная частотная погрешность в электромагнитных амперметрах вследствие вихревых токов в сердечнике и поверхностного эффекта в проводах обмотки также невелика.
В вольтметрах электромагнитной системы последовательно с катушкой измерительного механизма включается добавочный резистор Rn с очень малой остаточной реактивностью, выполненный из манганина (рис. 3.39).

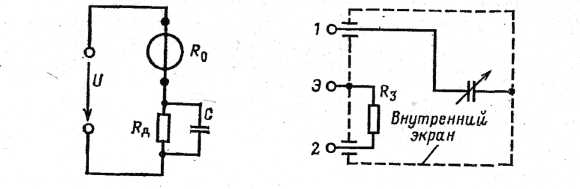

Рис. 3.39.Схема электромагнитного
вольтметра . Рис 3.40. Схема электростатического
вольтметра с защитным
сопротивлением
Добавочные резисторы могут быть внутренними и наружными. В многопредельных вольтметрах добавочные резисторы делают секционными.
Для компенсации температурной погрешности у вольтметров необходимо, чтобы отношение сопротивления добавочного резистора из манганина к сопротивлению катушки из меди было достаточно велико (не меньше некоторого значения, определяемого классом точности прибора). Обычно у вольтмеров на напряжение больше 100 В это условие соблюдается, и диапазоны измерения их расширяются за счет изменения сопротивлений добавочных резисторов при неизменном токе полного отклонения. Вместе с тем имеются также конструкции вольтметров с замкнутым магнитопроводом, у которых катушка намотана манганиновым проводом, а добавочный резистор отстутствует. Очевидно, что показания таких вольтметров мало зависят от температуры.
Изменение частоты сказывается на показаниях вольтметров больше, чем на показаниях амперметров. Это обусловлено тем, что с повышением частоты тока увеличивается реактивная составляющая сопротивления катушки вольтметра, вызывающая уменьшение тока в цепи прибора и, следовательно, уменьшение его показаний. Поэтому для расширения частоточного диапазона необходимо вводить частотную компенсацию с помощью включения конденсатора С параллельно добавочному резистору или его части аналогично электродинамическому вольтметру (см. рис. 3.38).
Электромагнитные вольтметры и амперметры обладают следующими достоинствами: они пригодны для работы на постоянном и переменном токе; устойчивы к токовым перегрузкам; имеют простую конструкцию.
К числу их недостатков можно отнести некоторую неравномерность шкалы, зависимость показаний от внешних магнитных полей, большое собственное, потребление мощности (за исключением приборов с замкнутым магнитопроводом).
Существуют также электромагнитные перегрузочные амперметры, вольтметры номинального значения и нулевые вольтметры.
Отечественная промышленность выпускает переносные амперметры класса 0,5 с верхними пределами измерений от 10 мА до 10 А на частоты до 1500 Гц; щитовые однопредельные амперметры классов 1,0; 1,5; 2,5 на токи до 300 А с встроенными трансформаторами тока и до 15 кА с наружными трансформаторами тока; переносные вольтметры класса 0,5 с верхними пределами измерений от 1,5 добООВ; щитовые вольтметры классов 1,0; 1,5; 2,5 с верхними пределами измерений от 0,5 до 600 В непосредственного включения и до 450 кВ с трансформаторами напряжения на различные фиксированные частоты от 50 до 1000 Гц.
Электростатические вольтметры.
Важным вопросом при конструировании электростатических вольтметров является применение высококачественной изоляции между подвижными и неподвижными электродами.
При использовании электростатических вольтметров следует иметь в виду, что большинство вольтметров с пределом измерения до 300 В имеет очень малый воздушный зазор между пластинами, поэтому для предохранения прибора от повреждения при случайном коротком замыкании пластин внутрь вольтметра встраивается защитное сопротивление.
Вольтметр включается в сеть посредством зажимов 1 и 2 (рис. 3.40). В таких приборах при повышении частоты возникает дополнительная погрешность, поэтому при измерениях на частотах более 300 кГц защитное сопротивление надо отключать, т. е. прибор следует включать через зажимы 1 и Э (экран).
Расширение диапазонов измерения электростатических вольтметров на переменном токе производится путем включения добавочного конденсатора Сд (рис. 3.41, а) или емкостного делителя напряжения Си Съ (рис. 3.41,6), а на постоянном токе — резистивного делителя напряжения R\, R2 (рис. 3.41, в).
Для цепи, изображенной на рис. 3.41, а, можно записать:
где U — измеряемое напряжение; Cv — собственная емкость вольтметра; Uv — напряжение на вольтметре.
Рис. 3.41. Схемы расширения диапазонов измерения электростатического вольтметра добавочным конденсатором (а), емкостным делителем на-пряжения (б) и резистивным делителем напряжения (в)
Емкость вольтметра Су изменяется в зависимости от его показания, поэтому подключение конденсатора изменяет отношение U/Uv и влияет на характер шкалы. Кроме того, конденсаторы имеют потери, зависящие от частоты. Следовательно, при включении вольтметра через добавочный конденсатор погрешности измерений возрастают.
Для расширения пределов измерения электростатических вольтметров лучше применять емкостный делитель напряжения (рис.. 3.40,6). В этом случае:
Если параметры емкостного делителя выбраны так, что С1СV то отношение напряжений U/Uv практически не зависит от показания вольтметра и шкала прибора не искажается.
Для расширения нижних диапазонов измерения электростатических вольтметров их применяют в сочетании с измерительными усилителями.
Отечественная промышленность в настоящее время выпускает переносные и щитовые однопредельные и многопредельные электростатические вольтметры классов точности 0,5; 1,0 и 1,5 на напряжения от 10 В до 300 кВ, на частоты до 10 МГц, имеющие входную емкость от 4 до 65 пФ и входное сопротивление 1010—1012 Ом.
Вибрационный гальванометр. Вибрационные гальванометры используются в качестве нулевых индикаторов в цепях переменного тока в диапазоне частот 30—100 Гц. Наибольшее распространение получили магнитоэлектрические вибрационные гальванометры с подвижным магнитом (рис, 3.42). Подвижная часть гальванометра состоит из укреп-
Рис. 3.42. Магнитоэлектрический вибрационный гальванометр: *
а -г подвижная часть; б — устройство
ленных на растяжках 1 маленького магнита 2 из высококоэрцйтивного сплава и зеркальца 3. Подвижный магнит 2 расположен между полюсами электромагнита 4, катушка 5 электромагнита включается в цепь переменного тока. Перпендикулярно полюсам электромагнита 4 расположен магнитопровод 6, в зазоре которого вспомогательным магнитом 7 обеспечивается постоянный магнитный поток, создающий вместе с растяжками противодействующий момент. При отсутствии переменного тока в катушке 5 подвижный магнит 2 устанавливается вдоль линий постоянного магнитного поля, т. е. он неподвижен, и отраженный от зеркальца 3 луч дает на шкале 8 узкую световую полосу. При наличии переменного тока в катушке 5 подвижный магнит стремится установиться вдоль результирующего магнитного поля, т. е. колеблется с амплитудой, зависящей от тока. При этом отраженный от зеркальца 3 луч света дает на шкале световую полосу, ширина которой пропорциональна значению измеряемого тока.
.
