Электро – динамические приборы измерения напряжения и тока.

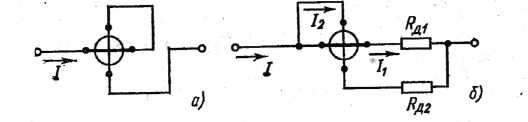

Рис.3.37 а)миллиамперметр. б) амперметр.
Измеряемый ток проходит через подвижную и неподвижную катушки, соединённые последовательно, поэтому угол = 0 и угол () отклонения подвижной катушки определяется:
У амперметров на токи 0,5А и выше катушки соеденяются паралельно при этом сопротивления паралельных цепей подобраны так, что бы токи I1 и I2 не превышали допустимых значений, т.е. I1 = К1 I; I2 К2; (К1+К2 = 1).
Следовательно, у механизмов амперметров угол отклония подвижной части зависит от квадрата измеряемого тока.
У электродинамических вольтметров неподвижная и подвижная катушки соединены последовательно вместе с добавочным резистором из манганина (рис. 3.38). Секционированием добавочного резистора можно получить разные пределы измерения U1, U2 и т.д..

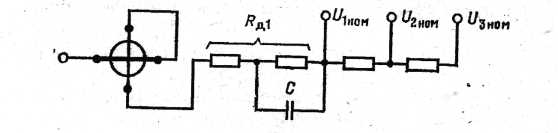

Рис. 3.38. Схема электродинамического вольтметра.
Если ток полного отклонения I = U/ZB, где ZB — полное сопротивление вольтметра, то подставив его в (3.13), получим:
т. е. характер шкалы у вольтметра такой же, как и у амперметра.
Для получения шкалы, близкой к равномерной, у амперметров и вольтметров размеры подвижной катушки выбирают так, чтобы подвижная катушка находилась в практически равномерном магнитном поле. В этом случае, если — начальный угол между плоскостями катушек (равный 135° при =0), то при отклонении подвижной части на угол от начального положения М12=c1cos(—), а dMl2/d = c1sin (—a). Поскольку изменяется в пределах от 0 до 90°, получим, что sin(—а) при углах от 0 до 45° будет возрастать, а после 45° убывать. В результате, как видно из (3.33), (3.35), удается в амперметрах и вольтметрах электродинамической системы получить приблизительно равномерную шкалу, за исключением ее начальной части.
На показания электродинамических амперметров и вольтметров оказывают влияние внешние магнитные поля, температура окружающей среды и частота тока.В амперметрах с последовательным соединением катушек изменения их сопротивления при изменении температуры не влияют на показания, но имеющая при этом место некоторая температурная погрешность обусловлена изменением упругих свойств спиральных пружин или растяжек.
В амперметрах, имеющих параллельно соединенные катушки, вследствие неодинакового изменения сопротивлений ветвей может иметь место температурная погрешность за счет перераспределения токов I1 и I2 в параллельных ветвях. Для компенсации температурной погрешности подбором добавочных резисторов из манганина и меди делают равными температурные коэффициенты, параллельных ветвей. Аналогично компенсируется температурная погрешность, обусловленная изменением упругих свойств пружин или растяжек.
На показания амперметров с последовательной схемой соединения катушек влияние частоты невелико и проявляется начиная с сотен герц.
В амперметрах с параллельным соединением катушек из-за разного соотношения активных и реактивных сопротивлений цепей и вследствие влияния взаимной индуктивности между катушками может иметь место частотная погрешность. Для уменьшения частотной погрешности с помощью RД1 и R2 (см. рис. 3.37, б) делают одинаковыми постоянные времени параллельных цепей, т. е. Ll/Rl — L2/R2, где L1 и L2 — индуктивности, а R1 и R2— активные составляющие полных сопротивлений параллельных цепей.
В вольтметрах электродинамической системы температурная погрешность обусловлена изменением сопротивлений катушек и упругости пружин и растяжек, поэтому температурная погрешность, обусловленная изменением сопротивлений катушек, тем меньше, чем больше сопротивление добавочного резистора из манганина по сравнению с сопротивлением катушек.Рис 3.38
Изменение частоты вызывает изменение реактивной сос-тавляющей полного сопротивления цепи вольтметра и создает частотную погрешность. Для компенсации этой погрешности часть добавочного резистора шунтируется конденсатором с емкостью С (рис. 3.38).
В амперметрах ферродинамической системы катушки механизма соединяются последовательно или параллельно. Уравнение преобразования в обоих случаях имеет вид
= к1 I2
т. е. шкала получается квадратичной.
Для вольтметров ферродинамической системы, катушки которых вместе с добавочным резистором включаются последовательно, из (3.36) получим:
где: z — полное сопротивление вольтметра.
Шкала вольтметра также имеет квадратичный характер.
В ферродинамических приборах температурная погрешность обусловлена теми же причинами, что и в электродинамических, а также изменениями потерь в магнитопроводе.
Влияние изменения частоты на ферродинамические приборы больше, чем на электродинамические, вследствие больших значений индуктивностей катушек ферродинамических приборов. Компенсация частотной погрешности осуществляется подключением конденсатора, как в схеме рис. 3.38.
Вследствие наличия магнитопровода в ферродинамических приборах при работе на постоянном токе возникает погрешность от гистерезиса, а на переменном токе оказывают влияние потери в магнитопроводе, нелинейность кривой намагничивания материала магнитопровода и др. Эти причины снижают точность и ограничивают частотный диапазон прибора.
