4.3. Баластний реостат рб-300 у2

Реостат баластний РБ-300 У2 (рис. 4.3) призначений для регулювання струму при ручному дуговому зварюванні, наплавленні металів плавким електродом має живлення від багатопостових зварювальних випрямлячів і генераторів постійного струму напругою не більше 70 В. Реостат включається послідовно в зварювальне коло.

Реостат відповідає вимогам ТУ 16-739.334-82 і застосовується для роботи в закритих приміщеннях або на відкритому повітрі під навісом, що захищає від впливу атмосферних опадів і сонячної радіації, на висоті над рівнем моря до 1000м. Реостат призначений для роботи в умовах помірного клімату при температурі навколишнього повітря від 40 до - 45 °С.

Технічні характеристики реостата баластового РБ-300 У2:

− номінальний струм, А ………………………………………………………… 315

− опір, Ом:

− найменший, не більше………………………………………………………. 0.095

− найбільший, не менше…………………………………………………………… 5

− межі регулювання зварювального струму, А:

− нижній, не більше………………………………………………………………… 6

− верхній, не менше……………………………………………………………… 315

− різниця струмів між сусіднім ступенем регулювання, А:

− не більше………………………………………………………………………….. 6

− відносна номінальна відносна тривалість навантаження ПН,% …………… 60

− тривалість циклу, хв……………………………………………………………. 5

− маса, кг………………………………………………………………................... 16

Будова та принцип роботи

Реостат є опорним і складається з семи ступенів, які можуть включатися за допомогою контактних ножів і вимикачів, розташованих на передній стінці реостата. Перемикання ступенів струму на 20,40,80 а здійснюється контактними ножами, а щаблі струму на 6; 10 - вимикачами. Орієнтовне значення струму на кожному ступені при падінні напруги на реостаті, рівно 30 В.

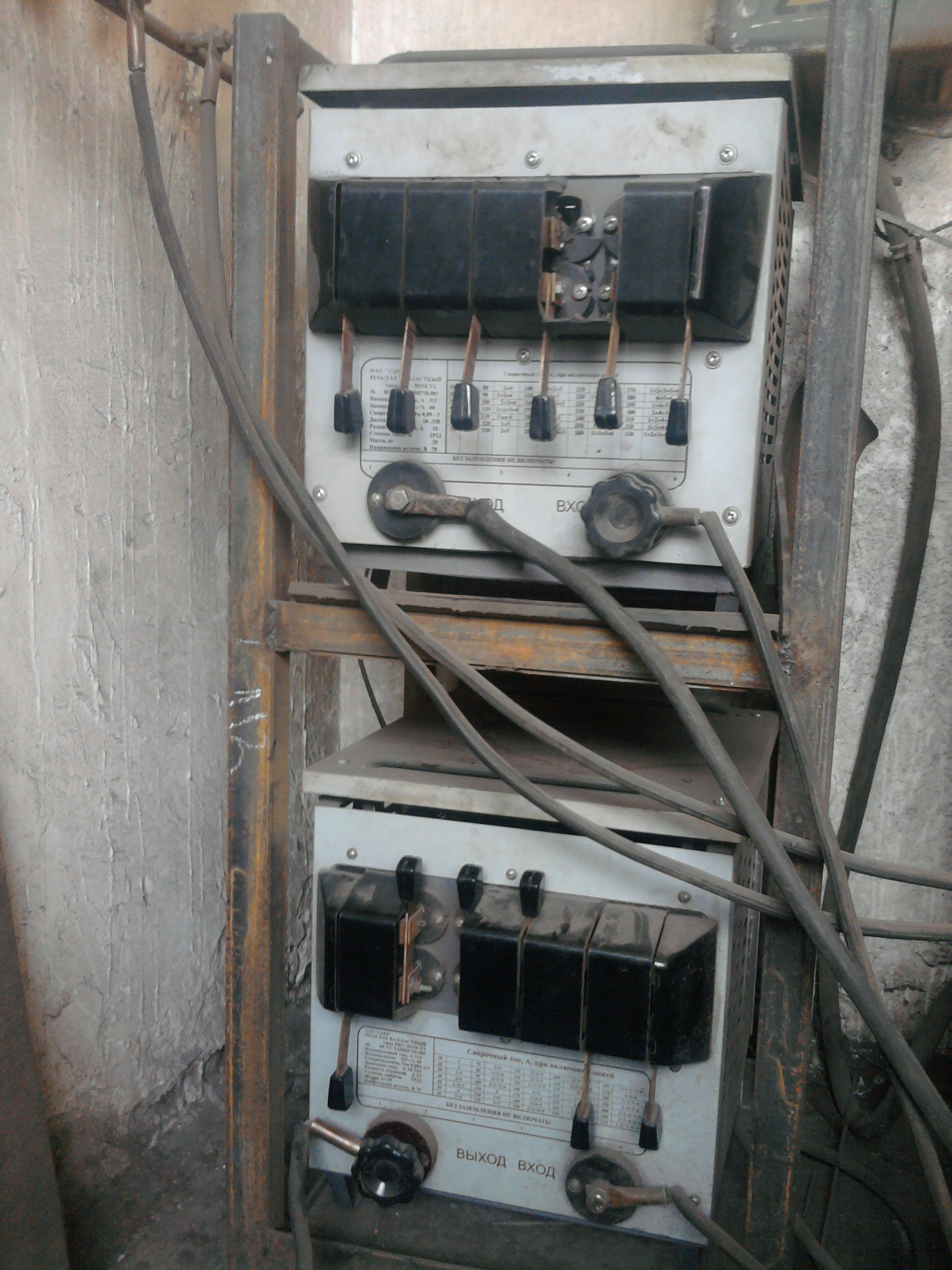

Рисунок 4.3- Вигляд реостата баластного РБ-300 У2

4.4 Баластний реостат рбс-303м у2

Реостат баластний РБС-303М У2 для дугового зварювання (рис. 4.3), призначений для регулювання струму при зварюванні та наплавленні металів плавким електродом живиться від багатопостових зварювальних випрямлячів і генераторів постійного струму напругою не більше 70 В. Реостат включається послідовно у зварювальне коло.

Технічні характеристики реостата баластового РБС-303М У2:

− межі регулювання зварювального струму, А…………………………..… 10-330

− номінальний зварювальний струм, А……………………………………….... 315

− ПН,%........................................................................................................................ 60

− габаритні розміри, мм………………………………………………. 580х375х500

− маса, кг………………………………………………………………................... 19

Рисунок 4.4.- Вигляд реостата баластного РБС-303М У2

5. Ознайомлення з технічною документацією зварювального виробництва

5.1 Операційна технологічна карта

Затверджую: Узгоджено:

Центр сертифікації: Гол. інженер

_____________________ _____________________

_____________________

“……”……………201..p. ……”……………201..p.

ОПЕРАЦІЙНА ТЕХНІЧНА КАРТА ЗБІРКИ І РУЧНОГО ДУГОВОГО ЗВАРЮВАННЯ ПОВОРОТНИХ І НЕПОВОРОТНИХ СТИКІВ ТРУБ І ЕЛЕМЕНТІВ ДІАМЕТРОМ 38 мм ОДНІЄЇ ТОВЩИНИ
ХАРАКТЕРИСТИКА ТРУБ І ЕЛЕМЕНТІВ
Номер ТУ сертифіката		Діаметр, мм		Товщиyа стінки, мм	Нормативна межа міцності , МПа		Еквівалент вуглецю (Секв)
Труба ТУ-У 322-8-10-95		38		4.5	240		0.2
ПОСЛІДОВНІСТЬ ВИКОНАННЯ ШАРІВ І ФОРМА ШВА
№ п/п	ОПЕРАЦІЯ		ЗМІСТ ОПЕРАЦІЇ І ВИМОГИ			ОБЛАДНАННЯ ТА ІНСТРУМЕНТИ
1	Очистка порожнини труби та елементів		- Внутрішню порожнину труби та елементів очистити від землі, снігу та інших забруднень			Скребок
2	Підготовка кромок труб		- Оглянути поверхню і кромки труб; - Подряпини, риски, задири на тілі труби глибиною не вище 0.2 мм, але не більше ……... мм видалити шліфуванням;- Забої і задири фасок глибиною до 5 мм ремонтувати електродами марки…………….; - Зачистити відремонтовані ділянки поверхні і кро-мок труб шліфуванням; - Вм’ятини на кінцях труб глибиною до ……… мм виправити безударним розтискаючим пристроєм з місцевим підігрівом на ……….. 0С при темпера-турі навколишнього середовища ……….0С; - Дефектні торці патрубків арматури ремонту не підлягають; - Кромки і прилягаючі до них внутрішні і зовнішні поверхні шириною до 10 мм зачистити до чистого металу.			Шаблон, штангенциркуль, шліфувальна машинка ……………….. , зварювальний пост металева щітка, лінійка розтискаючий пристрій типу………..
3	Збірка труб і елементів		- Збірку труб здійснюють на внутрішньому центра торі; - Різниця товщин стикуючих труб і елементів не повинна перевищувати …….. мм; - Величина зовнішнього зміщення кромок не повинна перевищувати ………………. мм; - Величина зазору повинна бути ……………… мм; - Переміщувати центратор допускається тільки після зварки ………….. периметра стика кореневого шару шва.			лінійка, щуп.
4	Зварка труб і елементів		- Виконувати зварку кореневого шару шва електродами з основним видом покриття; - Зачистити кореневий шов шва від шлаку та бризгів; - Виконати зварку заповнюючих та облицювального шарів шва; - Провести пошарову зачистку швів від шлаку та бризгів.			Зварювальний пост Шліфувальна машинка ……………….., металева щітка, електромолоток
ПРИМІТКА: У випадку маркування фактичного значення Секв на кінці труби температуру попереднього підігріву необхідно вибрати по маркуванні. При збірці труб з різним значенням Секв підігрів вибирається за більшим значенням і більшій товщині стінки. У випадку застосування попереднього підігріву просушка стика необов’язкова. Дозволяється залишати незакінченими зварні з’єднання виконані ………. шарами.

Склав головний зварщик : _______________”____”___________201_р.
