Представление стандартных видов модели
щелкните в главном меню по пункту Вставка, а затем по пункту Вид с модели;
щелкните по пункту Стандартные в всплывающем меню. Появится диалоговое окно Выберите модель, с помощью которого откройте нужный файл с моделью.
щелкните по кнопке ОК. В окне чертежа появится фантом изображения в виде габаритных прямоугольников трех видов.
щелкните на Панели свойств: Стандартные виды по раскрывающемуся списку Масштаб вида, а в нем по масштабу 1:2.5;
щелкните в Панели свойств: Стандартные виды по кнопке Схема видов;
введите в поле Зазор по горизонтали, мм величину 30 мм;
нажмите клавишу Tab для перевода текстового курсора в поле Зазор по вертикали, мм и введите в поле тоже величину 30 мм;
щелкните по кнопке ОК;

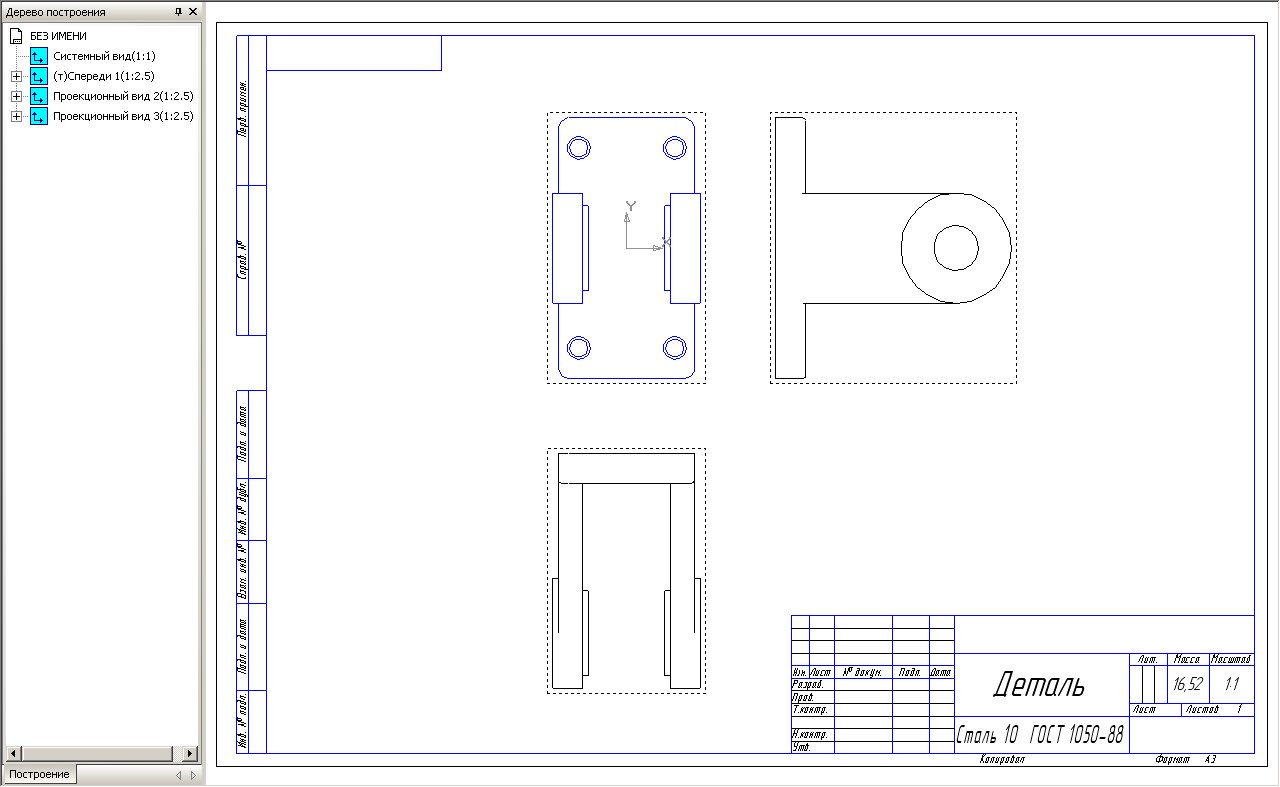

щелкните мышью на формате в нужном месте, чтобы стандартные виды модели были размещены правильно.
щелкните на панели инструментов Стандартная по кнопке Сохранить. Появится диалоговое окно Укажите имя файла для записи;
выберите в диалоговом окне нужную папку;
введите в текстовом поле Имя файла: Чертеж вилки;
щелкните по кнопке Сохранить Появится диалоговое окно под названием Информация о документе;
щелкните по кнопке ОК.
Панель свойств: Стандартные виды
Вкладка Параметры включает несколько элементов:
текстовое поле, в котором отображается полное имя файла модели выбранной для изображения в чертеже;
кнопка Выбрать другую модель, которая вызывает диалоговое окно Выберите модель для выбора другой модели;
раскрывающийся список Ориентация главного вида, в котором можно выбрать нужную ориентацию главного вида;
кнопка Схема видов, которая вызывает диалоговое окно Выберите схему видов. В нем можно изменить набор стандартных видов модели.
кнопка Цвет отрисовки вида, которая вызывает палитру цветов, из которой выбирается нужный цвет;
поле Масштаб вида, в котором можно ввести произвольный масштаб вида или выбрать из списка стандартный масштаб;
кнопка Подобрать, которая обеспечивает автоматический подбор стандартного масштаба;
набор переключателей Точка вида определяет базовую точку;
переключатель Центр габаритного прямоугольника или контура позволяет выбрать базовую точку вида – пересечение диагоналей габаритного прямоугольника или начало координат;
переключатель Начало координат вида позволяет выбрать базовую точку вида – начало координат вида.
поля координат Точка привязки позволяет указать точку привязки вида. При указании точки мышью ее координаты определяются автоматически и заносятся в эти поля. Возможен также ввод значений координат с клавиатуры.
3. Построение разреза модели
3.1. Создание разреза Построение разреза на модели Вилка
щелкните на панели инструментов Текущее состояние по раскрывающемуся списку Текущий вид;
щелкните в раскрывающемся списке по пункту Проекционный вид 3. Выбранный вид тут же станет текущим.
щелкните правой кнопкой мыши в Дереве построения по пункту Проекционный вид 3;
щелкните в контекстном меню по пункту Параметры вида;
установите указатель курсора в Панели свойств: Проекционные виды на квадратик с крестиком Точки привязки и щелкните мышь. Крестик на кнопке преобразуется в галочку, что означает, что снята фиксация точки привязки с текущего вида;
переместите курсор на Проекционный вид 3, переместите его вправо;
щелкните в нужном месте для фиксации местоположения вида;
щелкните на Специальной панели управления по кнопке Создать объект.
щелкните на панели инструментов Текущее состояние по кнопке Установка глобальных привязок и задайте нужные параметры;
щелкните на Компактной панели по кнопке Обозначения. Появится соответствующая панель инструментов;
щелкните по кнопке Линия разреза на панели инструментов.
