Добавление в сборку детали Планка
щелкните в главном меню по пункту Операции, а затем в выпадающем меню по пункту Добавить компонент из файла;
щелкните в диалоговом окне Выберите модель по кнопке Из файла;
установите в диалоговом окне Выберите файл для открытия в поле Тип файлов тип (*. m3d), найдите файл Планка и дважды щелкните по нему мышью. Появится фантом компонента Планка, который можно свободно перемещать.
щелкните мышью для определения предварительного местоположения Планки в сборке;
щелкните на панели инструментов Вид по кнопке Показать все.
щелкните на Компактной панели по кнопке Совпадение объектов для установления совпадения указываемых далее плоскостей;
переместите указатель курсора на плоскость Планки, обращенную к нам, появятся пунктирный контур и щелкните по выделенной плоскости на Планке;
переместите указатель курсора на плоскость внешней правой бобышки, обращенную к нам, появятся пунктирные окружности, щелкните по выделенной плоскости. Планка повернется, и ее выделенная плоскость расположится в одной плоскости с выделенной плоскостью бобышки.
щелкните по кнопке Прервать команду на Специальной панели управления;
щелкните на Компактной панели по кнопке Соосность для установления соосности указываемых далее цилиндрических поверхностей,
щелкните по цилиндрической поверхности левого отверстия в правой проушине Вилки;

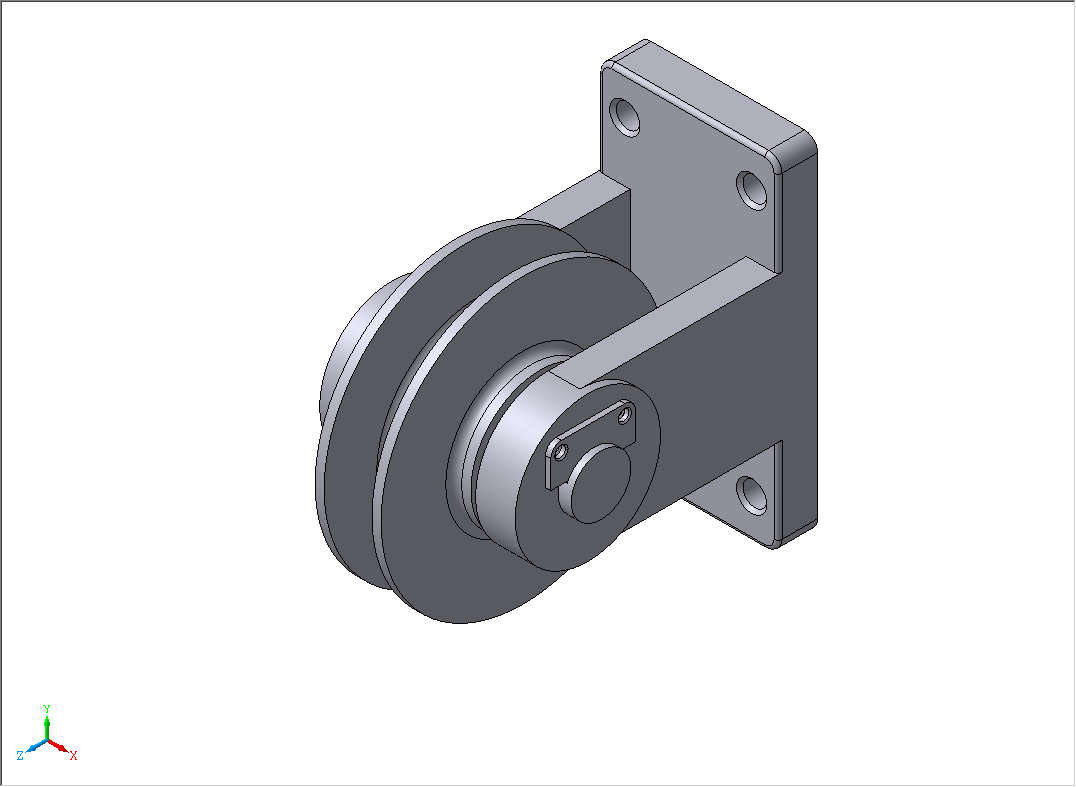

щелкните по цилиндрической поверхности левого отверстия в Планке. Планка переместится так, что указанные ранее цилиндрические поверхности установятся соосно;
нажмите клавишу Esc для прерывания выполнения текущей команды.
Добавление болта в сборку
щелкните в главном меню по пункту Сервис, а затем в выпадающем меню по пункту Менеджер библиотек.
щелкните мышью в диалоговом окне Менеджер библиотек по папке Машиностроение, а затем дважды щелкните мышью по папке Библиотека крепежа;
щелкните по знаку плюс перед разделом БОЛТЫ, а затем в раскрывшемся списке по пункту Болты с шестигранной головкой. В правой части появится общий вид таких болтов и соответствующие ГОСТы.
дважды щелкните по разделу Болты с шестигранной головкой или нажмите клавишу Enter, если выделен этот раздел.

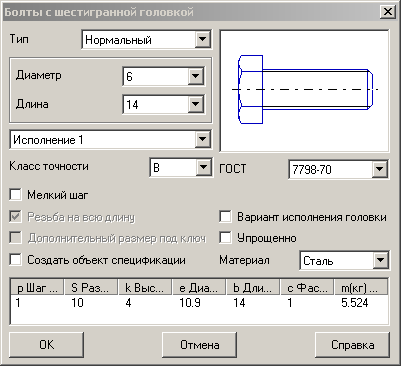

установите в диалоговом окне Болты с шестигранной головкой те значения, которые приведены в окне. Это параметры болтов для крепления стопорной планки на Вилке;
щелкните по кнопке ОК и закройте Менеджер библиотек. Появится фантом выбранного стандартного болта;
переместите указатель мыши с фантомом выбранного стандартного болта на лист чертежа и щелкните в произвольном месте;

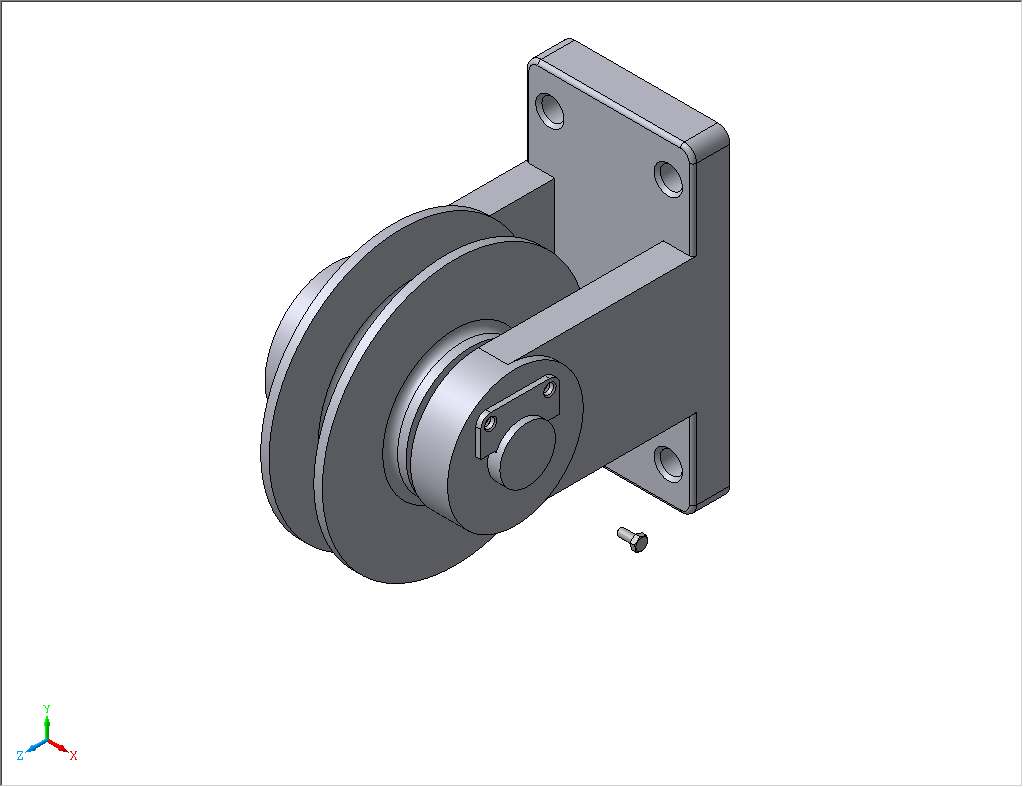

щелкните на Специальной панели управления по кнопке Создать объект. Появится выбранный болт в окне Сборка.
Добавление шайбы в сборку
щелкните в диалоговом окне Библиотека крепежа по пункту Шайбы. В правой части появится общий вид таких шайб и соответствующие ГОСТы.
дважды щелкните по разделу Шайбы плоские или нажмите клавишу Enter.
установите в диалоговом окне Шайба плоская те значения, которые приведены в окне. Это параметры шайбы для крепления стопорной планки на Вилке;
щелкните по кнопке ОК и закройте ненужные диалоговые окна;
переместите указатель мыши с фантомом выбранной стандартной шайбы на лист чертежа и щелкните в произвольном месте;
щелкните по кнопке Создать объект на Специальной панели управления. В окне Сборка появится выбранная шайба.
