19(8). Деформация и разрушение металла. Упругая и пластическая деформация. Механизм пластической деформации. Наклёп

При приложении к твердому телу усилий происходит его деформация – изменение формы, обусловленное отклонением атомов от равновесного положения.

Если напряжения невелики, то деформация носит упругий характер. В этой области выполняется закон Гука – абсолютная деформация Δl прямо пропорциональна приложенному усилию Р – рис. 19.1. Сопротивляемость упругой деформации, т. е. жесткость материала при растяжении характеризует модуль нормальной упругости (модуль Юнга) Е, прямо пропорциональный tg (Е = (l₀/F₀)tg – см. п. 8). Модуль упругости практически не зависит от структуры металла и определяется силами межатомных связей в кристаллической решетке, например, для сталей он составляет 170…206 ГПа, для чугунов – 113…150 ГПа, титана – 116 ГПа, алюминия – 63…70 ГПа.

Рис. 19.1. Схема деформирования металла при растяжении: участки упругой (а) и пластической (б) деформации, × – разрушение

При упругой деформации после снятия нагрузки атомы возвращаются в исходное положение и тело восстанавливает исходную форму и размеры.

Если при внешнем нагружении напряжения достигают критической величины, то деформация становится пластической вследствие интенсивного размножения и движения дислокаций. После снятия нагрузки тело не восстанавливает свою форму и размеры.

Механизм пластической деформации проще всего рассмотреть на примере деформации монокристалла. Пластическая деформация осуществляется путем сдвига одной части монокристалла относительно другой. Сдвиг атомных плоскостей вызывают внешние касательные напряжения τ, когда их значение превышает критическое τ_к. Различают две разновидности сдвига – скольжение и двойникование. При скольжении одна часть кристалла смещается параллельно другой части вдоль плоскости, называемой плоскостью скольжения или сдвига (рис. 19.2). Скольжение существенно облегчается за счет присутствия дислокаций, которые в большом количестве имеются в реальных металлах.

Рис. 19.2. Схема скольжения за счет движения краевой дислокации

Скольжение – основной вид сдвига в металлах и сплавах. Деформация двойникованием представляет собой перестройку части кристалла в новое положение, зеркально симметричное к его недеформированной части – рис. 19.3. Плоскость зеркальной симметрии называют плоскостью двойникования.

Рис. 19.3. Схема образования двойника (I–I – плоскость двойникования)

По сравнению со скольжением, двойникование в металлах с ОЦК и ГЦК решетками имеет второстепенное значение. Роль двойникования возрастает, когда скольжение затруднено. У менее пластичных металлов с ГПУ решеткой деформация обычно развивается как скольжением, так и двойникованием.

По мере развития пластической деформации металл наклёпывается. Под наклёпом понимают совокупность изменений структуры и связанных с ними изменений свойств, вызванных пластической деформацией металла²⁵.

При достаточно большой степени деформации все зерна становятся напряженными; равноосные до деформации зерна поликристаллических металлов вытягиваются, образуя волокнистую структуру – рис. 19.4. Количество дефектов кристалллической решетки и, прежде всего, дислокаций возрастает на несколько порядков (см. рис. 18.3). Внутри зерен за счет роста числа дислокаций происходит интенсивное образование малоугловых границ и увеличение углов разориентировки субзерен, что приводит к развитию блочной структуры.

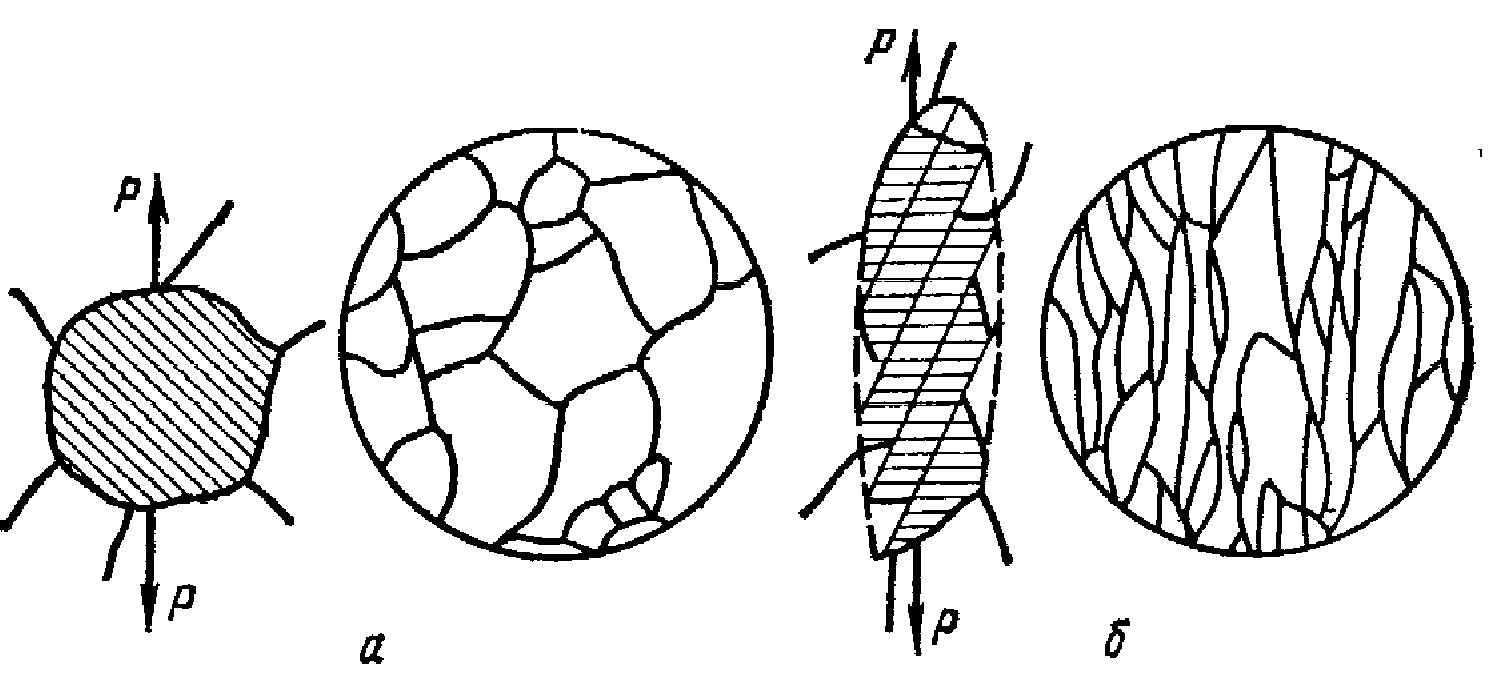

Рис. 19.4. Изменение формы зерен в результате деформации: а – до деформации; б – после деформации

При большой степени деформации возникает преимущественная ориентация решеток зерен – текстура деформации, проявляющаяся в анизотропии свойств деформированных поликристаллических металлов и сплавов.

С увеличением степени деформации увеличиваются твердость, предел текучести, электросопротивление, коэрцитивная сила и др.; уменьшаются пластичность, вязкость, коррозионная стойкость, магнитная проницаемость и др.

При дальнейшем увеличении приложенных напряжений процесс деформации заканчивается разрушением, которое может быть вязким или хрупким. Вязкое разрушение происходит после значительной пластической деформации; сопровождается поглощением большого количества энергии; проходит по телу зерен; имеет волокнистый, матовый излом. Хрупкое разрушение имеет малую энергоемкость; деформация мала и носит в основном упругий характер; излом светлый, грубокристаллический.
