5.3. Интерполяционные кривые плеч остойчивости формы
(пантокарены)
Пантокарены дают возможность быстро построить диаграммы статической остойчивости для различных случаев нагрузки судна и представляют собой графики, где по оси абсцисс откладывают объемное водоизмещение или осадку, а по оси ординат - соответствующие им значения плеч остойчивости формы для различных углов наклонения судна (обычно через 10 градусов) в виде серии кривых. Для построения на оси абсцисс наносят точки, соответствующие значениям водоизмещения (осадок). Из этих точек восстанавливают перпендикуляры и на них в выбранном масштабе откладывают от оси абсцисс вычисленные плечи остойчивости формы для различных углов крена. Полученные серии точек, соответствующие различным углам крена, соединяют плавными кривыми.
6. Ручной расчет элементов ватерлинии и шпангоута; водоизмещения и координат центра величины; числа тонн на 1 см осадки
При работе над данным разделом у Вас должен возникнуть вопрос: «Зачем это делать, если есть компьютер?» Дело в том, что ЭВМ в ряде случаев может быть недоступна, может произойти сбой программного обеспечения и т.п. С другой стороны в программах для ЭВМ используются те же алгоритмы, что и при ручном расчете. Освоив их, Вы сможете понять, что происходит внутри «черного ящика», именуемого «программа» и лучше осмыслить получаемые результаты.
6.1. Определение элементов ватерлинии
К элементам ватерлинии относятся
- площадь;
-абсцисса центра тяжести площади;
-момент инерции площади относительно продольной центральной оси;
- момент инерции площади относительно поперечной центральной оси;
- момент инерции площади относительно поперечной оси, проходящей через центр тяжести.
Перечисленные величины определяются интегрированием по длине судна элементарных площадей ватерлиний и их моментов относительно начала координат. При выполнении ручного расчета интегралы вычисляются приближенно по методу трапеций:
;
;
;
;
,
где: -исправленная сумма;
-теоретическая шпация;
L -длина между перпендикулярами;
-ордината ватерлинии на -том теоретическом шпангоуте;
-безразмерная абсцисса -того теоретического шпангоута.
Ватерлиния, для которой проводится расчет, задается преподавателем. Для повышения точности вычисления интегралов по методу трапеций рекомендуется использовать приведенные ординаты. Рассмотрим основные случаи их применения.
Форма обвода судна в конечном промежутке имеет значительную кривизну, так что полученная фигура заметно отличается от трапеции (рис. 7). В этом случае на чертеже следует провести линию АВ таким образом, чтобы отсекаемые (на рисунке заштрихованы) площади были равны. Расстояние от начала координат до точки пересечения отрезка АВ с осью называется приведенной ординатой. В таблице их заключают в круглые скобки.
Рис.7. Определение приведенной ординаты при значительной полноте обвода в конечном промежутке

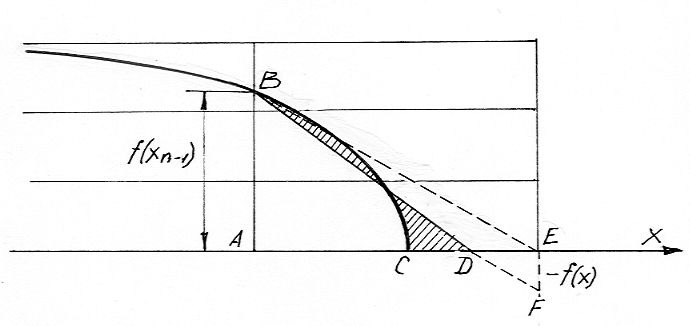

Обвод примыкает к оси в промежуточной точке (рис. 8). В этом случае площадь под кривой ABC заменяется равновеликим треугольником ABD, Проведем прямую DF параллельную прямой BE и соединим точку F с точками A и B. Oбозначим . Это и будет приведенная ордината. Ордината вводится в расчет со знаком минус.
Рис.8. Определение приведенной ординаты при примыкании обвода в промежуточной точке
Вычисления рационально проводить в табличной форме (таблица 2).
Таблица 2
Вычисление исправленных сумм
Номер по порядку |
k |
k2 |
yi |
kyi |
k2yi |
yi3 |
0 |
10 |
100 |
(у0) |
|
|
|
1 |
9 |
81 |
|
|
|
|
2 |
8 |
64 |
|
|
|
|
3 |
7 |
49 |
|
|
|
|
4 |
6 |
36 |
|
|
|
|
5 |
5 |
25 |
|
|
|
|
6 |
4 |
16 |
|
|
|
|
7 |
3 |
9 |
|
|
|
|
8 |
2 |
4 |
|
|
|
|
9 |
1 |
1 |
|
|
|
|
10 |
0 |
0 |
|
|
|
|
11 |
-1 |
1 |
|
|
|
|
12 |
-2 |
4 |
|
|
|
|
13 |
-3 |
9 |
|
|
|
|
14 |
-4 |
16 |
|
|
|
|
15 |
-5 |
25 |
|
|
|
|
16 |
-6 |
36 |
|
|
|
|
17 |
-7 |
49 |
|
|
|
|
18 |
-8 |
64 |
|
|
|
|
19 |
-9 |
81 |
|
|
|
|
20 |
-10 |
100 |
(у20) |
|
|
|
Сумма,
|
|
|
|
|
||
Поправка, |
|
|
|
|
||
Исправленная сумма = - |
|
|
|
|
