II часть.

Теория.

Если свет падает на границу раздела двух сред (двух прозрачных веществ), то падающий луч 1 (рис.1.) разделяется на два – отраженный 2 и преломленный 3, направления которых задаются законами отражения и преломления.

Закон преломления: луч падающий, луч преломленный и перпендикуляр, проведенный к границе раздела в точке падения, лежат в одной плоскости; отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных сред:

, (1)

где - относительный показатель преломления второй среды относительно первой.

Относительный показатель преломления двух сред равен отношению их абсолютных показателей преломления.

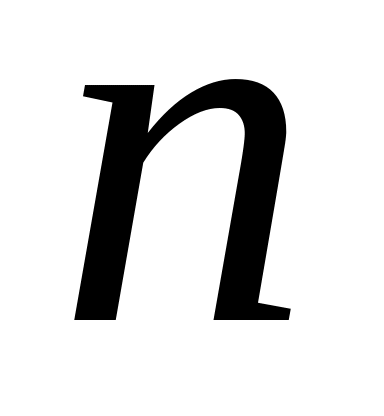

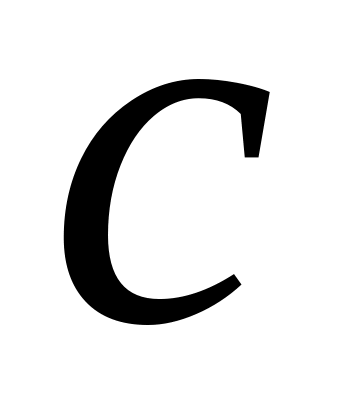

Абсолютным показателем преломления среды называется величина , равная отношению скорости электромагнитных волн в вакууме к их фазовой скорости в среде:

. (2)

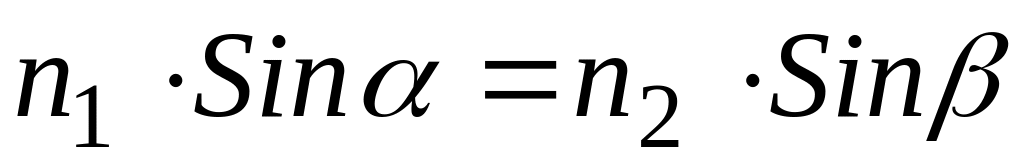

Закон преломления (1) можно записать в виде:

. (3)

Из симметрии выражения (3) вытекает обратимость световых лучей. Если обратить луч 3 (рис.1.), заставив его падать на границу раздела под углом , то преломленный луч в первой среде будет распространятся под углом , т.е. пойдет в обратном направлении вдоль луча 1.

Если свет распространяется из среды с большим показателем преломления (оптически более плотной) в среду с меньшим показателем преломления (оптически менее плотную) ( > ), например из стекла в воду, то согласно (3),

.

Отсюда следует, что преломленный луч удаляется от нормали и угол преломления больше, чем угол падения (рис.2.)

Показатель преломления зависит от свойств среды и длины волны.

Показатель преломления является важнейшей характеристикой вещества, связанной с его химической структурой, с концентрацией и плотностью (в случае исследования жидких растворов).

Определение показателя преломления любых веществ является одним из быстрых и точных методов физико-химического анализа, получивший широкое применение при производстве оптического стекла, определении качества масел, жиров, проверке зрелости сахарной свеклы, анализе крови, желудочного сока и т.д.

Существуют различные методы определения показателя преломления.

В данной работе используются два метода:

1. Определение показателя преломления стекла с помощью микроскопа,

2. Определение показателя преломления стекла с помощью плоско-параллельной пластинки и булавок.

Д ля определения показателя преломления стекла берут плоско параллельную пластинку с нанесенными на ее обеих плоскостях неглубокими царапинами.

Рис.3.

Для того, чтобы легко было распознать, нанесена ли наблюдаемая в микроскопе царапина на верхней или нижней поверхности, удобно на одной поверхности провести царапину вдоль пластинки, а на другой - поперек.

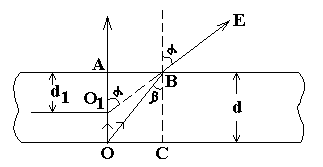

Рассмотрим ход лучей 1 и 2, вышедших из точки О, лежащей на нижней царапине. Луч 1 идет по направлению ОА, совпадающему с направлением нормали к поверхности пластинки. Луч 2 идет по направлению ОВ и падает на верхнюю поверхность под достаточно малым углом β , когда синусы можно заменить тангенсами. Преломившись в точке В, пойдет по направлению ВЕ (рис.3.).

Наблюдатель находящийся над пластинкой увидит уже точку О на пересечении двух лучей первого и продолженного преломленного луча ВЕ в точке О₁. В этой же точке О₁ также пересекутся после преломления продолжения всех лучей, которые выходят из точки О по направлениям образующим малые углы с нормалью. Наблюдателю будет казаться, что все эти лучи выходят не из точки О, а из ее мнимого изображения О₁. Поэтому, если наблюдатель настроил микроскоп на верхнюю царапину (точка А), то, чтобы увидеть точку О, ему потребуется опустить тубус микроскопа не на расстояние ОА, равное d – толщине пластинки, а на меньшее расстояние АО₁ равное d₁  кажущейся толщине пластинки.

Так как в объектив микроскопа попадает очень узкий пучок лучей, то углы и малы и синусы этих углов могут быть заменены их тангенсами.
