2.2 Темы дипломных проектов

Темы дипломных проектов подразделяются на три вида [2]: проектно-конструкторские, технологические и исследовательские в зависимости от того, какой вид работ по данной теме преобладает по объему.

Проектно-конструкторская тема связана с разработкой проекта электрической машины, технологического оборудования или отдельной технологической установки, систем электроснабжения автомобиля, комфорта и т.п.

Технологическая тема предусматривает разработку технологии изготовления машин, механизмов и т.д. Должен быть усовершенствован известный или разработан новый технологический процесс изготовления конкретного изделия либо типовой технологический процесс применительно к типовому изделию.

В исследовательских работах предусматриваются прикладные научные исследования, направленные на создание новых видов электрических машин, электронных и электромеханических устройств, технологического оборудования, на определение оптимальных значений параметров машин, оборудования и технологических процессов, методов измерения и диагностики. Представленные к защите материалы в данном случае следует именовать дипломной работой.

Комплексные дипломные проекты (работы)

Если объект проектирования или исследования сложен и объем работ велик, то по решению выпускающей кафедры может быть сформулирована комплексная тема, разрабатываемая несколькими студентами, каждый из которых выполняет отдельный этап работы.

12

Обязательным условием комплексной темы является логическая связь между этапами.

Комплексным может быть любой вид дипломных проектов. Тема может содержать все эти виды работ, выполняемые как этапы.

Комплексный дипломный проект должен иметь одну общую формулировку темы, но у каждого этапа, кроме того, должен быть свой номер и свое название, отражающее его содержание.

Каждый этап комплексной темы выполняется одним из студентов и оформляется отдельной пояснительной запиской и чертежами.

2.3 Структурное содержание дп

Дипломный проект должен состоять из пояснительной записки и графической части, включающей в себя чертежи и плакаты.

Дополнительно в состав ДП могут быть представлены планшеты, стенды, макеты, натурные образцы и модели.

Пояснительная записка

Пояснительная записка к дипломным проектам является основным самостоятельным документом, содержащим исчерпывающие сведения о выполненной студентом работе по дипломному проектированию.

В пояснительной записке приводится обзор и анализ патентной и информационной документации, обоснование выбора электрических схем и конструкций, расчеты, алгоритмы, иллюстративные материалы (рисунки, диаграммы, таблицы и т.д.), а также технико-экономическое обоснование и описание технологии производства разрабатываемого устройства, обеспечение требований по основам безопасности жизнедеятельности и требования по охране труда.

Оформление пояснительных записок дипломных проектов должно соответствовать требованиям ГОСТ 2.105-95 «Общие требования к текстовым документам», ГОСТ 2.106-96 «Текстовые документы».

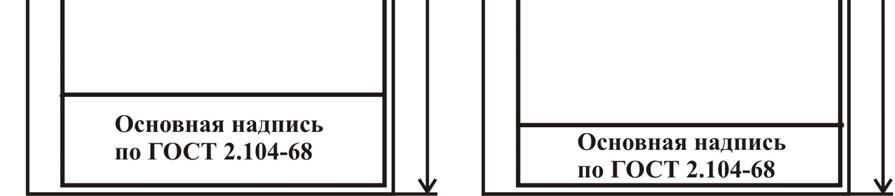

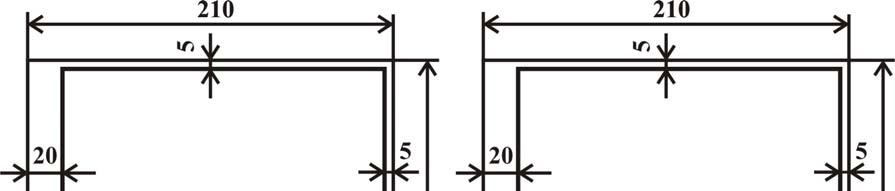

Пояснительную записку согласно требованиям ГОСТ 2.106-96 составляют на формах 9 и 9 а, размещаемых на одной стороне листа формата А4 (рисунок 2.1).

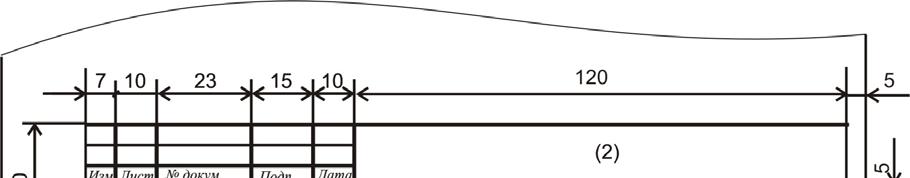

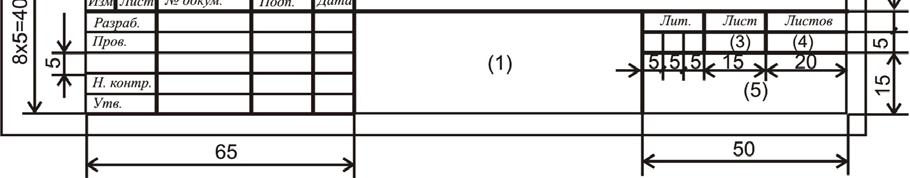

Основные надписи на листах пояснительной записки выполняются по ГОСТ 2.104-68 (рисунок 2.2).

В пояснительных записках дипломных проектов основная надпись формы 2 выполняется на реферате и первых листах основных разделов.

В графах основной надписи указывают:

– в графе 1 – наименование темы дипломного проекта (для реферата)

или название соответствующего раздела;

–в графе 2 – обозначение документа согласно ГОСТ 2.201-80 (присвоение классификационного кода);

– в графе 3 – порядковый номер листа;

13

– в графе 4 – общее количество листов ПЗ (графу заполняют только в основной надписи реферата);

– в графе 5 – наименование и различительный индекс предприятия, выпускающего документ (номер учебной группы).

Рисунок 2.1

а) Форма 2 – для заглавного листа

б) Форма 2а – для последующих листов

Рисунок 2.2

14

Примечание. В случае, если название темы дипломного проекта невозможно разместить в графе 1 основной надписи, то его записывают следующим образом:

Разработка … (см. титульный лист). Включаемые в ПЗ схемы, таблицы большого объема, чертежи допускается выполнять на листах любых форматов, установленных ГОСТ 2.301-68, при этом каждый лист складывается до формата А4 и учитывается как один.

Листы больше формата А4 должны располагаться в приложении.

Оформленные на бланках технологические процессы, спецификации чертежей, перечни элементов, технические задания на проектирование оборудования и другие разработанные в проектах документы также располагаются в приложении.
