5.2 Правила оформления графических документов

Графический материал, представленный в виде чертежей, эскизов и схем, характеризующих основные выводы и предложения дипломника, должен совместно с ПЗ раскрывать или дополнять содержание ДП.

40

Графический материал, предназначенный для демонстрации при публичной защите работы, необходимо располагать на листах формата А1.

Каждый графический конструкторский документ (чертеж, схема), выполненный в виде самостоятельного документа, должен иметь рамку и в правом нижнем углу листа основную надпись по ГОСТ 2.104.

Графический материал должен отвечать требованиям действующих стандартов по соответствующему направлению науки, техники или технологии и может выполняться:

– неавтоматизированным методом – карандашом или черной тушью;

– автоматизированным методом – с применением графических и печатающих устройств вывода ЭВМ.

Цвет изображений – черный на белом фоне.

В оформлении всех листов графического материала работы следует придерживаться единообразия.

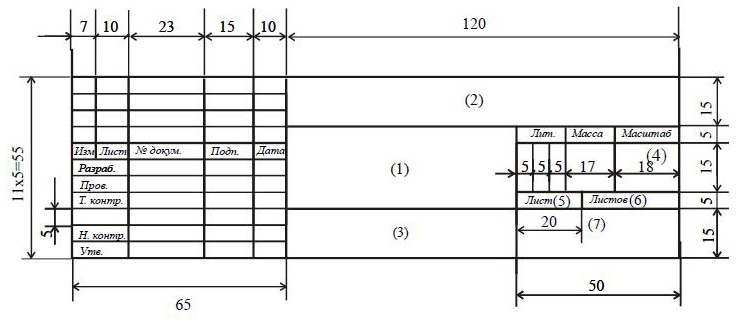

Основная надпись для чертежей (заглавный лист) представляется в следующем виде (рисунок 5.9).

Рисунок 5.9

В графах указывают:

1) наименование изделия (в именительном падеже единственного числа; на первом месте должно стоять имя существительное), затем наименование документа (шрифтом меньшего размера);

2) обозначение документа по ГОСТ 2.201-80;

3) обозначение материала детали (заполняют только на чертежах деталей);

4) масштаб (ГОСТ 2.302);

5) порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);

6) общее количество листов на определенный вид чертежа;

7) номер учебной группы.

41

Общие правила выполнения схем

Схема – это графический конструкторский документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.

Виды и типы схем, общие требования к их выполнению должны соответствовать ГОСТ 2.701-84 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению», правила выполнения всех типов электрических схем – ГОСТ 2.702-75 «ЕСКД. Правила выполнения электрических схем».

При выполнении электрических схем цифровой вычислительной техники руководствуются правилами ГОСТ 2.708-81 «ГОСТ. Правила выполнения электрических схем цифровой вычислительной техники». Обозначение цепей в электросхемах выполняют по ГОСТ 2.709-72 «ЕСКД. Система обозначений цепей в электрических схемах», буквенно-цифровые обозначения в электрических схемах – по ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

Общие требования к выполнению схем [3]

1. Схемы выполняют без соблюдения масштаба и действительного пространственного расположения составных частей изделия.

2. На схемах используют стандартные графические условные обозначения. Если необходимо использовать нестандартизованные обозначения некоторых элементов, то на схеме делают соответствующие пояснения.

3. Следует добиваться наименьшего числа изломов и пересечений линий связи, сохраняя между параллельными линиями расстояние не менее 3 мм.

4. Допускается помещать различные технические данные, характеризующие схему в целом и отдельные ее элементы, либо около графических обозначений, либо на свободном поле схемы, как правило, над основной надписью.

ГОСТ 2.701-84 устанавливает классификацию, обозначение схем и общие требования к их выполнению.

В конструкторской документации приведены термины и их определения [3]:

Элемент схемы – составная часть схемы, которая выполняет определенную функцию в изделии и не может быть разделена на части, имеющие самостоятельное назначение (резистор, конденсатор, интегральная микросхема, трансформатор и т.д.).

Устройство – совокупность элементов, представляющих единую конструкцию (блок, плата).

Функциональная группа – совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию (усилитель, генератор).

Функциональная часть – элемент, устройство или функциональная группа, имеющие определенное функциональное назначение.

42

Функциональная цепь – линия, канал, тракт определенного назначения (канал звука, тракт СВЧ).

Линия взаимосвязи – отрезок линии на схеме, указывающей на наличие связи между функциональными частями изделия.

Линия электрической связи – линия на схеме, указывающая путь прохождения тока, сигнала и т.д.
