4.2. Устройство нивелиров
Линия визирования у нивелира приводится в горизонтальное положение двумя способами:
с помощью элевационного винта и цилиндрического уровня при трубе, например нивелир Н3 (рис. 4.3);
автоматически с помощью компенсатора малых углов наклона визирной оси, например 3Н3КЛ (рис. 4.4). В названии таких нивелиров имеется буква К.
Для работы с нивелиром необходимо изучить их устройство по рис. 4.4 – 4.6.
Рис. 4.3. Устройство нивелира Н3:
1подъемные винты, 2юстировочные винты круглого уровня, 3круглый уровень, 4элевационный винт, 5окуляр, 6кремальера, 7зрительная труба, 8мушка, 9объектив, 10вкладыш, 11закрепительный винт зрительной трубы, 12наводящий винт зрительной трубы, 13цилиндрический уровень, 14юстировочные винты цилиндрического уровня, 15подставка, 16пружинящая пластина.
1
2 3 4 5 6 7 8 9
10
11
12 13
14
15

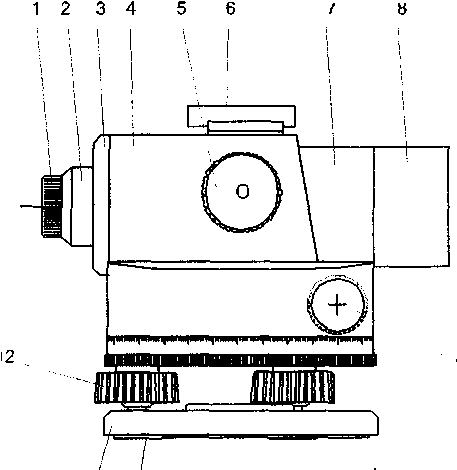

Рис. 4.4. Устройство нивелира 3Н3КЛ:
1окуляр, 2колпачок
юстировочных винтов сетки, 3крышка,
4корпус, 5кремальера,
6визир, 7зрительная
труба, 8бленда,
9круглый уровень,
10юстировочный винт
уровня, 11подъемные
винты, 12наводящий
винт, 13лимб,
14подставка,
15трегер, 16индекс.
Рис. 4.5. Устройство нивелира С410 (Sokkiл):
1объектив, 2визир, 3круглый уровень, 4юстировочный винт круглого уровня, 5подъемные винты, 6подставка, 7кремальера, 8наводящий винт зрительной трубы, 9горизонтальный круг, 10индекс горизонтального круга.
В комплект нивелиров входят штатив, рейки различной конструкции: деревянные и металлические, складные и цельные, 3 и 4-х метровые.
Для привязки хода нивелирования к стенным знакам применяется специальная подвесная рейка длиной 1,2 м.
Нивелирование должно вестись по паре башмаков или костылей.
4.3. Поверки нивелиров
Поверки нивелира связаны с его основными осями, которые для нивелиров с уровнем при трубе показаны на рис. 4.6.
Рис. 4.6. Основные оси нивелира:
00/ ось вращения нивелира; ww/ ось круглого уровня; vv/ визирная ось зрительной трубы; uu/ ось цилиндрического уровня при трубе.
Основные геометрические условия, которые должны быть соблюдены в таких нивелирах, заключаются в следующем:
1) ось круглого уровня должна быть параллельна оси вращения нивелира;
2) вертикальная нить сетки должна быть параллельна оси вращения нивелира;
3) ось цилиндрического уровня должна быть параллельна визирной оси зрительной трубы.
