8.9. Расчёт толщины предохранительной подушки для защиты выработок от воздушного удара.
Во избежание динамических воздействий от обрушающихся пород, в том числе воздушных ударов, при применении систем разработки с массовым обрушением действующие выработки в отрабатываемом этаже или подэтаже не должны иметь прямого контакта с незаполненным выработанным пространством.
Сила травмирующего воздействия воздушного удара определяется двумя факторами: величиной избыточного давления воздуха на фронте волны и скоростью воздушного потока.
При давлении на фронте ударной волны 0.2-0.9 атмосферы человек получает лёгкую контузию, при 0.35-1.05 атм. – разрыв перепонки. Отсюда допустимое давление на фронте ударной волны – 0.1 атм. (10 кПа).
При скорости больше 25-35 м/с воздух срывает человека с места, отсюда допустимая скорость движения воздуха равна 15 м/с.
В соответствии с требованиями правил безопасности эти выработки должны быть защищены предохранительной подушкой из раздробленной горной массы.
Предохранительная подушка может быть образована тремя способами:
за счёт заполнения выработанного пространства обрушенными породами;
за счёт временного оставления в выработанном пространстве части отбитой руды (при недостаточном затекании ранее обрушенных пород);
принудительным обрушением пород висячего бока на определённую высоту.
Способ образования предохранительной подушки и её толщина выбираются в зависимости от принятой под висячим боком системы разработки.
В специальном проекте на производство массового взрыва секции, расположенной под необрушенными породами висячего бока, должны быть предусмотрены:
характеристика заполнения выработанного пространства обрушенными породами (см. рис.8.6.);
оценка устойчивости обнажения покрывающих пород;
выбор типа предохранительной подушки (рудной или породной) по условию экономически допустимого интервала времени между созданием рудной подушки и её доизвлечением (в условиях ОАО «Апатит» этот интервал оценивается в 4.5 года);
расчёт необходимой толщины предохранительной подушки;
выбор схемы и параметров частичного принудительного обрушения пород для создания предохранительной подушки необходимой толщины на момент прекращения выпуска руды.
Расчёт предохранительной подушки производится из условия, чтобы перепад давления воздуха в действующих выработках при массовом обрушении покрывающих пород не превышал допустимого значения 0.02 МПа.
Минимально необходимая толщина предохранительной подушки может быть определена из выражения:
для рудной подушки:
(8.17)
для породной подушки:
(8.18)
где – высота выработанного пространства;
. (8.19)
где – коэффициенты, учитывающие аэродинамическое сопротивление, соответственно, рудной (породной) подушки, обрушающихся пород и рудовыпускных выработок; – коэффициент, учитывающий степень изолированности подземной пустоты; – коэффициент, учитывающий прочие факторы (неравномерность толщины подушки и среднего диаметра куска слагающих её пород и т.п.) и резерв.
Численные значения коэффициента К1 определяются из выражения:
, (8.20)
где f – коэффициент крепости породы (по шкале М.М. Протодьяконова), обрушенной для образования подушки; – средний диаметр кусков пород, слагающих подушку, м; (для рудников ОАО “Апатит” средний диаметр куска отбитой руды принимается =0.35-0.40 м; породы — =0.8-1.0 м).
Значение коэффициента , учитывающего аэродинамическое сопротивление обрушающихся пород, зависит от характера обрушения и состояния выработанного пространства. При самообрушениях свода над выработанном пространством = 0.4; в случае полного самообрушения основных пород с мгновенным выходом на поверхность =0.9-1.0.
Коэффициент K3, учитывающий аэродинамическое сопротивление рудовыпускных выработок, определяется из выражения:
, (8.21)
где Sсекц– площадь отбитой секции, подлежащая защите от воздушного удара, м2; n – число выпускных отверстий по площади секции; Sв– площадь выпускного отверстия, м2; а – показатель степени, учитывающий характер обрушения: а = 1 при самообрушении свода и а = 1.7-2.0 в случае полного самообрушения.
Коэффициент , учитывающий степень изолированности выработанного пространства, принимают равным 0.8-1.0 (меньшее значение соответствует сбойке с пустотой у основания, а большее у кровли выработанного пространства).
Коэффициент , учитывающий прочие факторы (неравномерность толщины и кусковатости пород подушки), принимают равным 1.2-1.4 (большее значение соответствует значительной неравномерности толщины и кусковатости пород подушки).
Если в блоке уже имеется рудная подушка известной толщины, то толщина образуемой над ней породной подушки должна быть не менее
, (8.22)
где – толщина рудной подушки, м; – коэффициент разрыхления горной массы, слагающий породную подушку ( = 1.5).
Максимальная величина подработки покрывающих пород вкрест простирания lп.доп, при которой ещё может обеспечиваться создание предохранительной подушки за счёт затекания ранее обрушенных пород (рис.8.22) определяется по формуле:

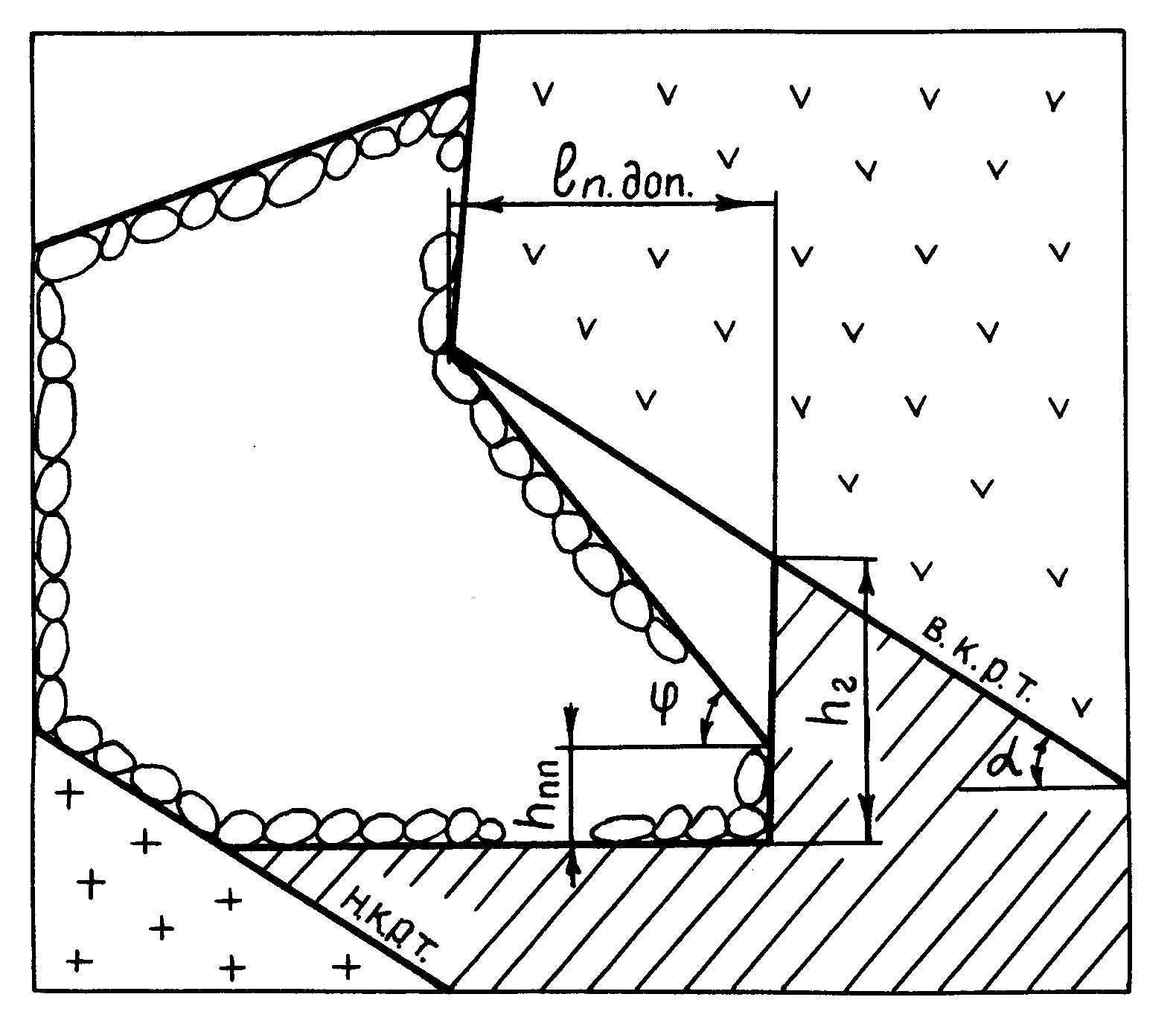

Р ис. 8.22. Расчётная схема к определению толщины предохранительной подушки при затекании пород.
, (8.23)
где – высота выработанного пространства на границе отбойки; φ – угол затекания пород (для условий ОАО «Апатит» φ = 500); α – угол падения контакта рудного тела.
Если , то затекание пород обеспечивает необходимую толщину предохранительной подушки и частичного принудительного обрушения не требуется. (lП – ширина фронта подработки вкрест простирания).
При необходимо принудительное обрушение части пород висячего бока одновременно с массовым взрывом в блоке. При этом необходимая высота обрушения пород . определяется:
, (8.24)
где – фактическая толщина породной подушки на момент окончания выпуска породы из секции; – коэффициент разрыхления покрывающих пород.
Принудительное частичное обрушение пород висячего бока может быть осуществлено по схеме, изображенной на рис. 8.23.

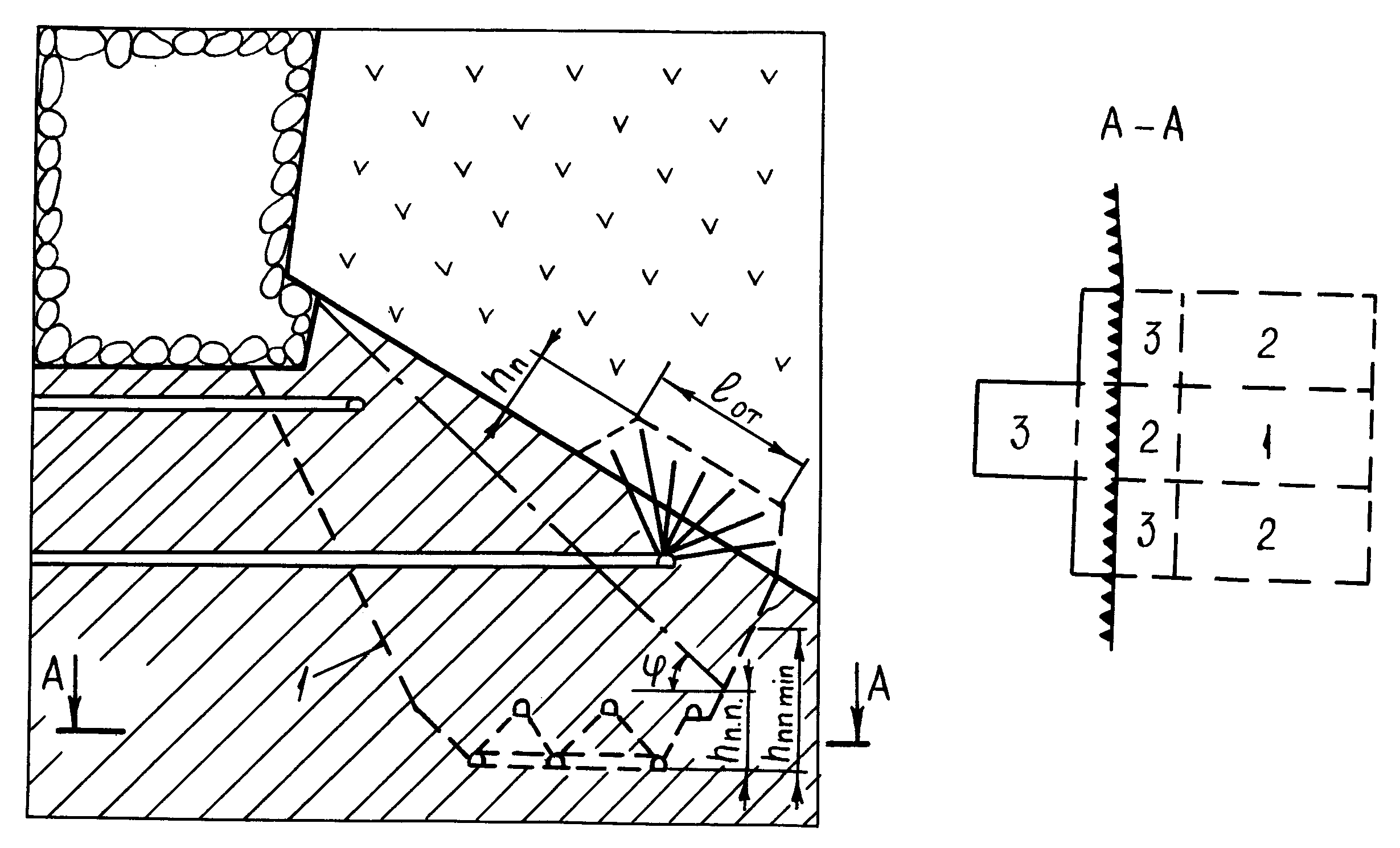

Р ис. 8.23. Схема частичного обрушения пород при системе этажного обрушения
1–контур частичного обрушения пород.
Принудительное частичное обрушение пород в проектах массовых взрывов предусматривается до тех пор, пока соотношения величин подработки вкрест простирания l и длины фронта работ по простиранию L не достигнут критических параметров, соответствующих полному самообрушению пород над выработанным пространством.
