Пример реализации системы логических функций на трёхвходовых элементах и - не, или - не
Таблица 2.4 – Таблица истинности системы четырех булевых функций от четырех переменных
x1 |
x2 |
x3 |
x4 |
у1 |
у2 |
у3 |
у4 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
Продолжение таблицы 2.4
|
|||||||
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
,
,
,
,
где ,
,
Для реализации системы функций, заданной таблицей истинности 2.4, потребовалось 12 элементов И - НЕ и 2 элемента ИЛИ - НЕ. В схемах были использованы генератор Steam4, четыре инвертора для получения инверсных значений входных сигналов. Точки входных сигналов обозначены x1, x2, x3, x4, а выходные — OUT1, OUT2, OUT3, OUT4.
Рисунок 2.1 - Комбинационная схема, реализующая систему функций

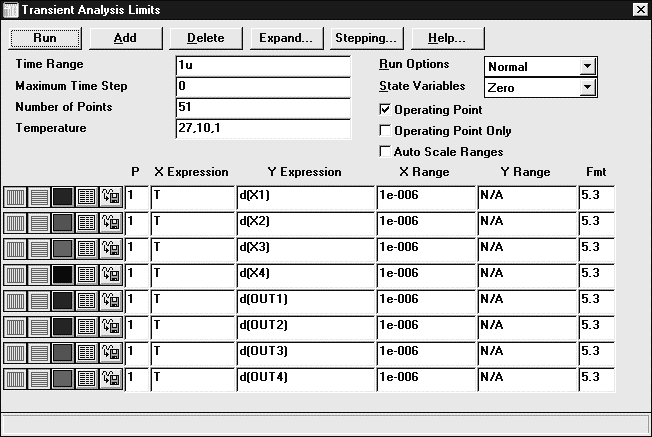

Рисунок 2.2 – Пример ввода параметров для построения временных диаграмм

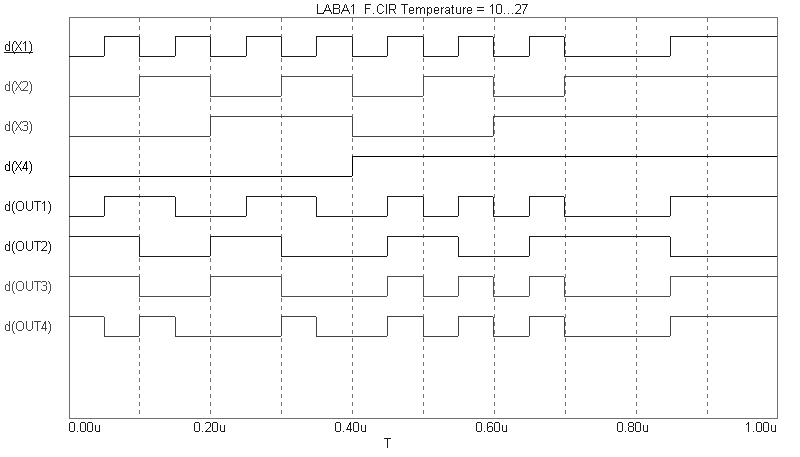

Рисунок 2.3 – Временные диаграммы работы схемы на рисунке 2.1
