Введение

Для построения моделей и чертежей деталей необходимо научиться моделировать технические формы, из которых обычно состоят детали. К таким формам относятся

• тела вращения (конус, цилиндр, шар и тор) или их элементы;

• призматические тела:

• элементы, предназначенные для захвата детали гаечным ключом:

- правильная шестиугольная призма;

- правильная четырёхугольная (квадратная) призма;

- лыски на цилиндре;

• бобышки;

• ребра жёсткости;

• перегородки, расположенные внутри корпусных деталей;

• призматические выемки (пазы):

• шлицевые;

• шпоночные;

• направляющие;

• фланцы:

• цилиндрической формы;

• прямоугольной формы;

• треугольной формы;

• овальной формы.

Умея моделировать эти отдельные элементы деталей, можно легко разработать алгоритм моделирования детали в целом.

Глава 1. Модедирование технических форм

1. Моделирование тел вращения

Ц илиндр. Рассмотрим моделирование цилиндра, постепенно усложняя его другими элементами (фаска, резьба, проточка, галтель, лыски).

Пример 1. Построение модели цилиндрического участка детали.

1. Двойным щелчком на Рабочем столе по пиктограмме CAD системы КОМПАС-3D войдите в эту систему.

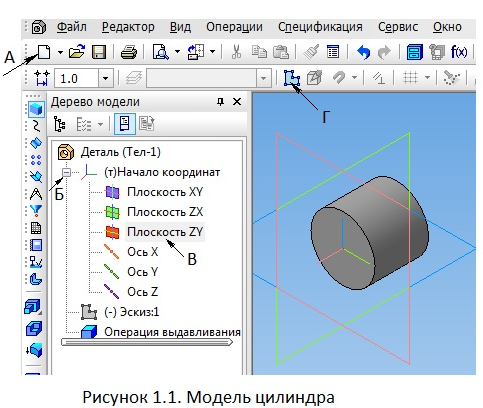

2. На стандартной инструментальной панели укажите кнопку Создать (рисунок 1.1, стрелка А) и в меню этой кнопки выберите элемент Деталь. Такое действие в дальнейшем называется Создать деталь.

3. Сохраните документ под именем Цилиндр, для чего выполните цепочку команд Файл – Сохранить как… из главного (текстового) меню (см. на рисунке 1.1 верхнюю строку). Далее в окне Сохранение документа задайте имя файла, укажите жесткий диск или съёмный носитель информации, а также папку для сохранения указанного файла и нажмите кнопку Сохранить.

4. Рассмотрим элементы экрана при объёмном (3D) моделировании, который возник после выполнения п. 2 (см. рисунок 1.1) . На этом экране слева в виде столбца располагается инструментальная панель объёмного моделирования , в верхней части которой располагаются кнопки – переключатели для вывода на экран специализированных инструментальных панелей: Редактирование модели , Пространственные кривые , Поверхности , Массивы , Вспомогательная геометрия и др., а на экране справа синим градиентным фоном показано пространство модели, в котором разноцветными прямоугольниками показаны три плоскости проекций. Слева к пространству модели примыкает панель Дерево построений модели, в котором имеется единственный каталог под названием Начало координат. Щелчком по квадратной кнопке со знаком «+» раскройте каталог. При этом на упомянутой кнопке появится знак «-» (см. на рисунке 1.1 стрелку Б).

5. Щелчком в дереве построений по строке Плоскость ХУ укажите фронтальную плоскость проекций. При этом в дереве построений и в пространстве модели указанная плоскость выделится зелёным цветом. Щелкнув по строке Плоскость ZУ, укажите профильную плоскость проекций (см. стрелку В) и на инструментальной панели Текущее состояние нажмите кнопку Эскиз (см. на рисунке 1.1 стрелку Г).

Слева экрана в виде столбца появится панель с набором кнопок для плоского (2D) черчения . Если появится другой набор кнопок, то сверху этой панели нажмите кнопку Геометрия .

ВНИМАНИЕ! Большинство указанных кнопок кроме пиктограммы команды содержит треугольник, расположенный в ее правом нижнем углу, что означает наличие у кнопки вложенного меню однотипных команд. Для раскрытия такого меню нужно нажать и не отпускать кнопку, а после раскрытия меню, переместив курсор на пиктограмму нужной команды, отпустить кнопку. Если на кнопке присутствует пиктограмма нужной команды, то для задания команды нужно лишь нажать эту кнопку.

Нажав на указанной панели кнопку Окружность из меню в строке параметров задайте диаметр 24 мм, а щелчком на графическом поле в начале координат укажите центр окружности.

6. Повторно нажмите на панели Текущее состояние кнопку Эскиз для выхода в пространство модели.

7. На инструментальной панели Редактирование модели нажмите кнопку Выдавливание и на вкладке Параметры в строке параметров этой операции в поле Расстояние 1 задайте значение 20 – высоту цилиндра. Для завершения операции объёмного моделирования нажмите кнопку Создать объект , расположенную слева от строки параметров.

8. Для удобства зрительного восприятия модели удалите с экрана плоскости проекций, выполнив из главного меню цепочку команд Вид – Скрыть - Конструктивные плоскости. Аналогично удалите с экрана конструктивные оси.

9. В рассматриваемом примере создана простейшая модель: цилиндр 24 мм и длиной 20 мм. В дальнейшем к этому цилиндру будут добавлены новые элементы. Закройте файл модели, сохранив изменения в нём.
