Введение

Техническое диагностирование способствует повышению надежности автомобилей за счет своевременного назначения воздействий при проведении технического обслуживания или ремонта и предупреждения возникновений отказов и неисправностей; повышению долговечности агрегатов и узлов за счет сокращения числа частичных разборок; уменьшению расхода запасных частей, эксплуатационных материалов и трудовых затрат на техническое обслуживание и ремонт за счет проведения последних по потребности на основании данных диагностирования.

Целью лабораторных работ является приобретение практических навыков диагностирования автомобиля, его агрегатов, узлов и систем.

Лабораторная работа № 1

Диагностирование технического состояния двигателей

1.1 Диагностирование технического состояния двигателей

с помощью мотор-тестера стробоскопа «Фокус Ф-10»

Мотор-тестер стробоскоп «Фокус Ф-10» позволяет программировать параметры цифрового фильтра, а также коэффициент пересчета оборотов тахометра, что дает возможность работать с двухтактными и с четырехтактными двигателями с одной и с двумя катушками зажигания.

Данный мотор-тестер имеет режим управляемой задержки включения стробоскопа, что позволяет не только наблюдать, но и с точностью 1 градус измерять угол опережения зажигания, а также строить динамическую характеристику опережения зажигания. Измерение мотор-тестером параметров двигателя позволяет производить оперативную расширенную диагностику систем питания и газораспределения карбюраторных двигателей. Прибор защищен патентом Российской Федерации.

Отличительные характеристики мотор-тестера стробоскопа «Фокус Ф-10»:

• многофункциональный дисплей;

• одновременное наблюдение двух параметров;

• емкостной синхронизатор-прищепка;

• сменный датчик для дизельных а/м;

• измерение параметров двигателя: средних и раздельно по цилиндрам;

• цифровой фильтр;

• режим асинхронных измерений.

Комплектация:

1. Мотор-тестер стробоскоп «Фокус Ф-10»с кабелем питания - 1шт;

2. Емкостной датчик - прищепка - 1 шт;

3. Дизельный датчик - 1 шт;

4. Кабель подключения к катушке зажигания - 1 шт;

5. Запасная лампа для стробоскопа - 1 шт;

6. Руководство по эксплуатации - 1шт;

7. Методика диагностики работы двигателя - 1шт;

8. Гарантийный талон - 1 шт;

9. Упаковочная коробка - 1 шт.

Внешний вид мотор-тестера и его комплектующих отображены на рис. 1.1 и 1.2.

Рисунок 1.1 Мотор-тестер стробоскоп «Фокус Ф-10»

Технические характеристики:

Напряжение питания – от +9 до +16 В.

Потребляемый ток – не более 0,9 А.

Установка коэффициента пересчета оборотов «Коб» – 2 или 1.

Установки чувствительности и полосы цифрового фильтра:

– чувствительность 3 уровня;

– полоса пропускания 3 уровня.

Максимальное определяемое число цилиндров – 8 (определяется автоматически).

Частота вспышек стробоскопа – 55 Гц (6500 об/мин).

Два способа измерения оборотов: с входа емкостной прищепки и с входа прерывателя (асинхронный режим).

Режим работы стробоскопа – повторно-кратковременный (10 мин. работа, 10 мин. перерыв).

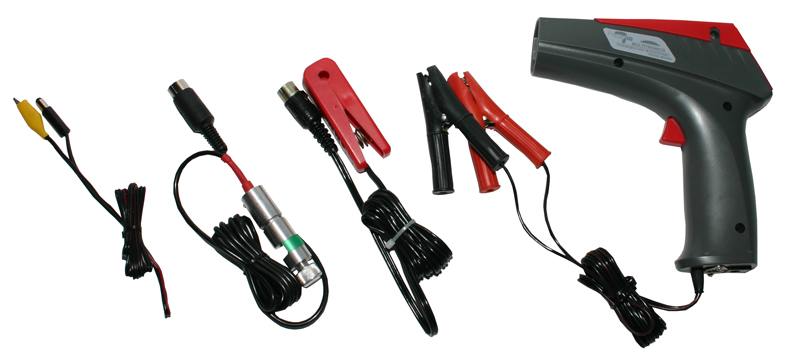

Рисунок 1.2 Комплектующие мотор-тестера стробоскопа «Фокус Ф-10»

Измеряемые мотор-тестером параметры и диапазоны измерений:

1. Частота вращения коленчатого вала бензинового или дизельного двигателя измеренная со входа датчика – 100–6000 об/мин ±10 об/мин.

2. Частота вращения коленчатого вала бензинового двигателя измеренная в асинхронном режиме. (В асинхронном режиме верхний предел измеряемых Мотор-тестером оборотов достигается только при максимальной чувствительности и полосе цифрового фильтра.) – 50–5500 об/мин ±10 об/мин.

3. Неравномерность вращения коленчатого вала бензинового или дизельного двигателя – 0–999 об/мин ±1 об/мин.

4. Электрическое напряжение постоянного тока на клеммах аккумуляторной батареи – 9–16 В ±0,3 В.

5. Угол замкнутого состояния контактов прерывателя – 5–99,9°±0,5°.

6. Амплитуда импульсов напряжения первичной цепи катушки зажигания – 100–500 В ±10 В.

7. Длительность искрового разряда на свече – 0,1–9,9 мс ±0,3 мс.

8. Угол опережения зажигания со стробоскопом –45° – +45° ±0,5°.

9. Эффективность работы цилиндра – 0–100 % ±5 %.

10. Электрическое напряжение на замкнутых контактах прерывателя – 0–5 В ±0.3 В.
