11.6. Скважина 10 к-3 Северо-Покурская.
Тип скважины – добывающая, забой 2274 м, максимальный угол наклона 22. Скважина заполнена технической водой (плотность 1,1 г/мл) и нефтью, пробурена в 90-х годах.
Колонна: 146 мм, перфорирована в интервале глубин 2232 – 2236 м и 2239 – 2250 м..
Перед проведением работ технологией ЭКОС во время подготовки скважины бригадой КРС произошел выброс большого количества воды с нефтью.
Исследования методом электрического каротажа через обсадную колонну проведены в апреле 2004 г. в двух интервалах: водоносного горизонта АВ8 (1954,5 - 1973 м, рис. 14 а) и продуктивного горизонта АВ2 (1825,5 - 1845,3 м, рис. 14 б) с многократным повторением двумя приборами ЭКОС-31.
Измерения проводились в точечном режиме с шагом 0,4 м для продуктивного горизонта, и с шагом 0,4-0,8 м для водоносного горизонта. Контрольный замер в интервале 1824-1840 м выполнен с шагом 0,4-1,0 м.
Полученные значения п ЭКОС против водоносного пласта АВ8 относительно ИК в открытом стволе: в нижней части пласта АВ8, в интервале 1967,3 -1972,3 м – 3,5-4 Омм по данным ЭКОС и 4 - 5,5 Омм по ИК; против плотного пропластка пласта АВ8 в интервале 1965 – 1967 м – до 27 Омм по ЭКОС и до 30 Омм по ИК.
В верхней части пласта АВ8 в интервале глубин 1955 – 1965 м наблюдаются неоднородности в структуре пласта по п ЭКОС от 3,5 до 7,5 Омм, а кривая УЭС зонда ИК выположена на уровне ИК = 4,5 - 5 Омм.
Против нефтенасыщенной части пласта АВ2 в интервале 1834 – 1841 м – 4,8 - 6 Омм по ЭКОС, 7 - 9,5 Омм по ИК; против плотного прослоя пласта АВ2 в интервале 1840,5 – 1842 м – до 24 Омм по ЭКОС и 7,5 Омм по ИК, кроме того, интервал глубин 1832,5 – 1834 м по ЭКОС выделяется более высоким п = 10,5 – 11 Омм по сравнению с ИК = 8 – 9 Омм.
Форма кривой, зарегистрированной аппаратурой ЭКОС, подобна кривой ИК, но за счет большей разрешающей способности по вертикали кривая п ЭКОС более дифференцирована, а против нефтенасыщенной части пласта АВ2 кривая п ЭКОС отражает текущую остаточную нефтеводонасыщенность вблизи скважины (глубина исследования 1,5 – 2 м).
Кривая повторного замера п ЭКОС в интервале 1824 - 1840 м имеет удовлетворительную сходимость с основным измерением и только в интервале глубин 1824,5 –1827,2 м на сходимость несколько повлияла неравномерность перемещения прибора, которая была учтена при обработке.
Геологической службой ЗАО ПГО «ТПГ» и ООО «Геофизика» по данным, полученным по технологии ЭКОС, горизонт АВ2 был рекомендован к испытанию в виде графического заключения по результатам интерпретации ЭКОС (рис. 11.6.2). Объект АВ2 в инт. глубин 1830 – 1842 м был перфорирован. Результаты его испытания следующие. Среднесуточный дебит составил 38 м3 воды с нефтью (по первым суткам после перфорации 75% воды, по вторым – 62% воды, по третьим 68% воды). Через 3 недели количество воды установилось на уровне 3% от среднесуточного дебита.
а)
б)

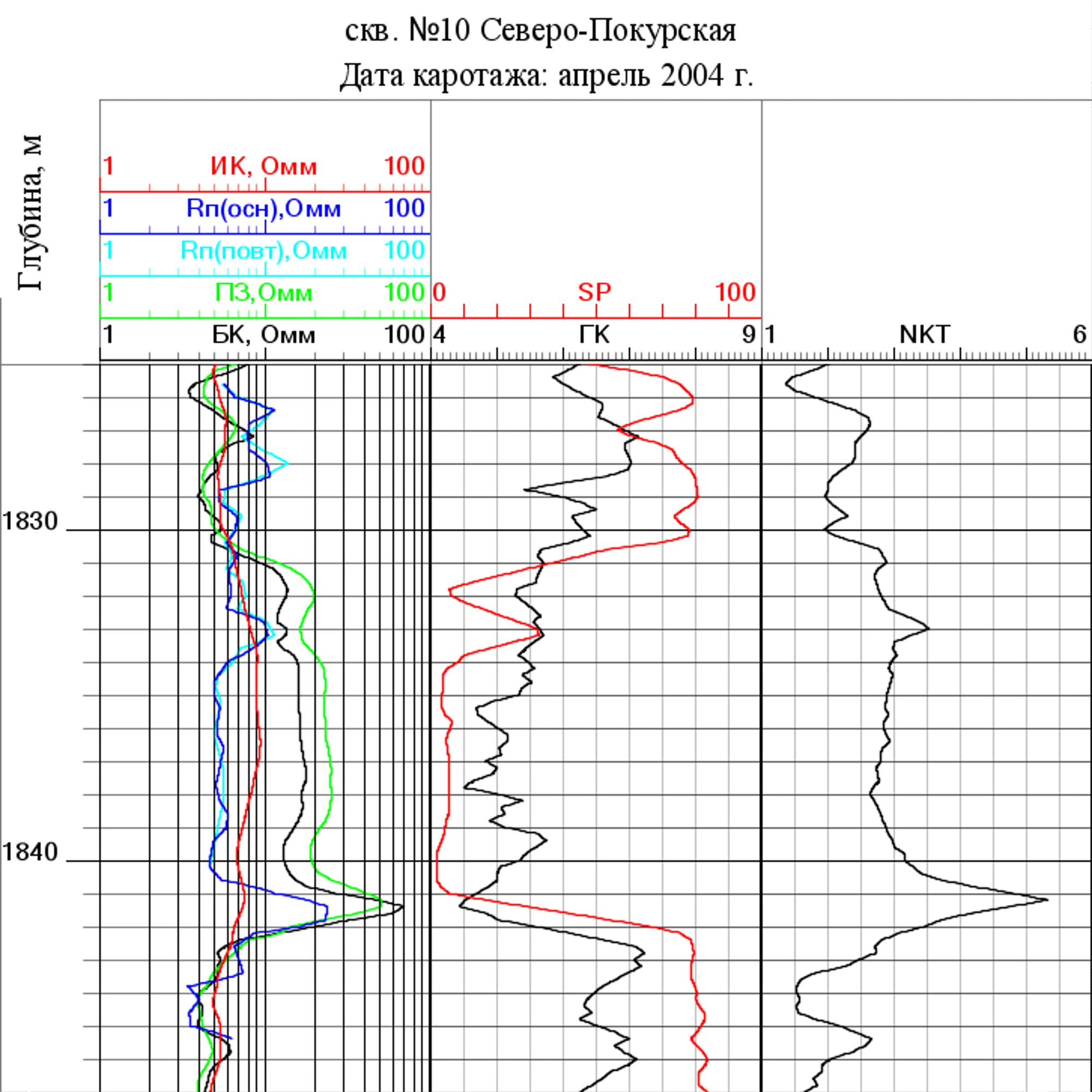

Рис. 14. Сопоставление кривых электрического каротажа и ЭКОС
