2.5 Режимні заходи зниження втрат потужності і електроенергії

Оптимізація рівнів напруги в центрах живлення (ЦЖ) радіаль­них ліній. Оптимізація режимів роботи силових трансформаторів на підстанціях. Оптимізація режимів роботи компенсуючих пристроїв. Оптимізація режимів електроспоживання.

Вирівнювання навантаження фаз. Удосконалення системи облі­ку втрат електроенергії.

Лекції - 3 год

Практичні заняття - 2 год

Самостійна робота - 15 год.

Література [3] с. 23-47.

[4] с. 154-171

[5] с. 88-116

Контрольні запитання

1.Охарактеризуйте поняття закону "зустрічного регулювання" на­пруги.

2.Як залежать зміни навантажувальних втрат та втрат холостого хо­ду від підвищення напруги при зустрічному регулюванні?

3.Охарактеризуйте поняття "економічний режим роботи" силових трансформаторів.

4.Розрахунки економії електроенергії з вибору оптимального режи­му роботи силових трансформаторів.

3 Завдання на контрольні роботи

З курсу " енергозбереження " учбовим планом передбачено ви­конання двох контрольних робіт протягом дев'ятого семестру.

Зміст контрольних робіт - дати розгорнуті відповіді на контро­льні запитання з курсу та рішення задач. Кожна робота складається з відповідей з 2 запитань з курсу, та рішення 2 задач.

Завдання на контрольні роботи кожному студенту, а також ме­тодичні вказівки до їх виконання наведені нижче.

Б

10

ільш подробні методичні вказівки до виконання контрольних робіт оголошує викладач на установчій сесії та консультаціях, перед­бачених учбовим графіком.

1 Методика визначення втрат електроенергії на промислових підприємствах

Визначення втрат електроенергії у елементах електричної мережі промислових підприємств визначається, як різниця між показаннями лічильників, встановлених на початку і в кінці даного елемента. Такий метод визначення втрат електроенергії є найбільш точності даних лічильників. В цьому випадку застосовують метод розрахунку витрат за середнім значенням струму, з урахуванням різниці між середнім ­­I_cp і середньоквадратичним I_cк струмами.

(1.1)

де I_cк- середньоквадратичний струм;

­­I_cp- середній струм;

к_Ф- коефіцієнт форми графика добового наванта ження

(1.2)

де - витрати активної електроенергії за час t;

- витрати активної електроенергії за час Δt=t/m;

m-число відміток показаних лічильником.

Для електричних навантажень більшості підприємств к_Ф звичайно знаходиться у межах 1,011,1.

Для промислових підприємств з достатньо постійними виробничою програмою і технологічним процесом к_Ф змінюється у незначних межах.

1. Втрати електроенергії у електричній мережі

Втрати електроенергії у лінії за обліковий період визначається за формулами:

(1.3)

де - число робочих годин за обліковий період;

- еквівалентний активний опір лінії

- середній струм лінії, який визначається за формулами:

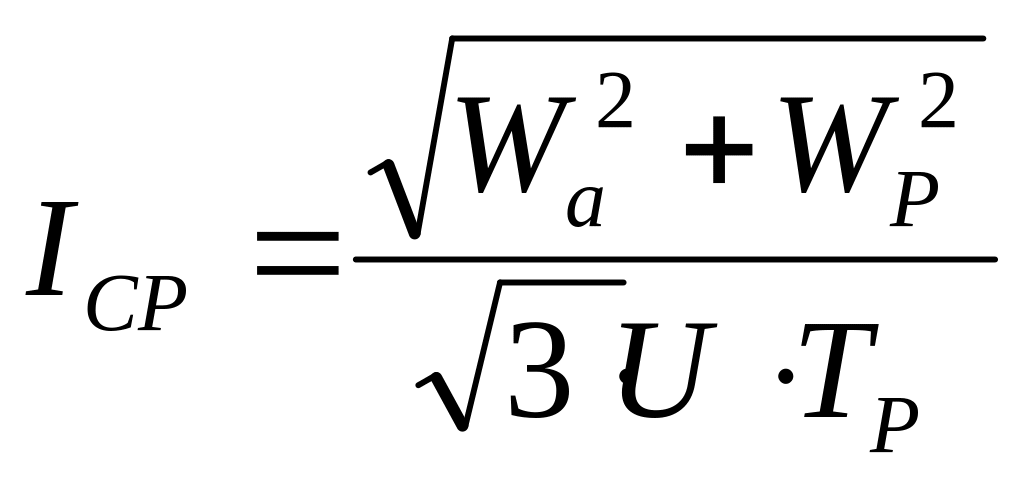

(1.4)

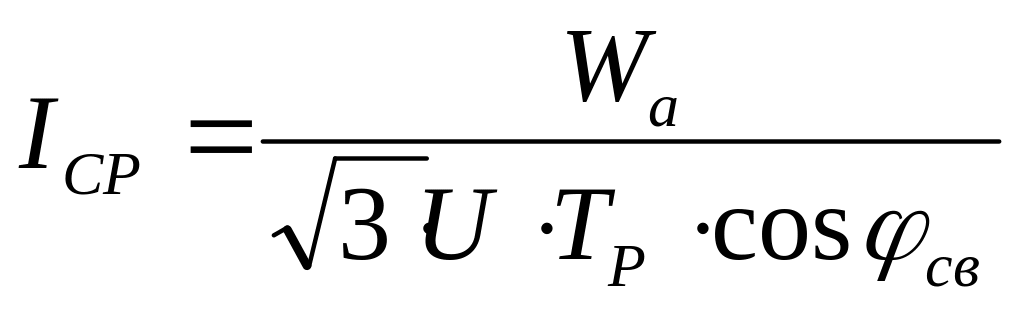

або (1.5)

де W_a , W_p- втрати активної та реактивної електроенергії;

-середньозважений коефіцієнт потужності;

U- лінійна напруга.

Якщо середній струм визначається для найбільш завантаженої зміни, то втрати електроенергії у лінії визначаються за формулою:

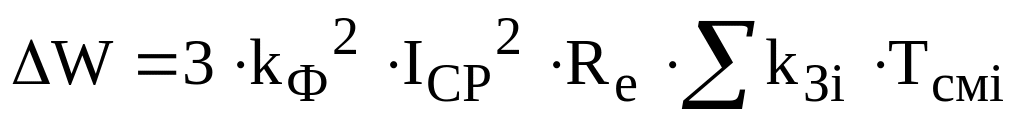

(1.6)

де - коефіцієнт завантаження і-ої зміни;

- число годин і-ої зміни;

При визначенні втрат реактивної електроенергії у формули (1.3) і (1.6) замість значення підставляють значення еквівалентного реактивного опору .
