4. Управление пропаривателем
П
роцесс
пропаривания применяется для приготовления
полуфабрикатов продуктов быстрого
приготовления из различных видов круп
(гречневой, овсяной и др).

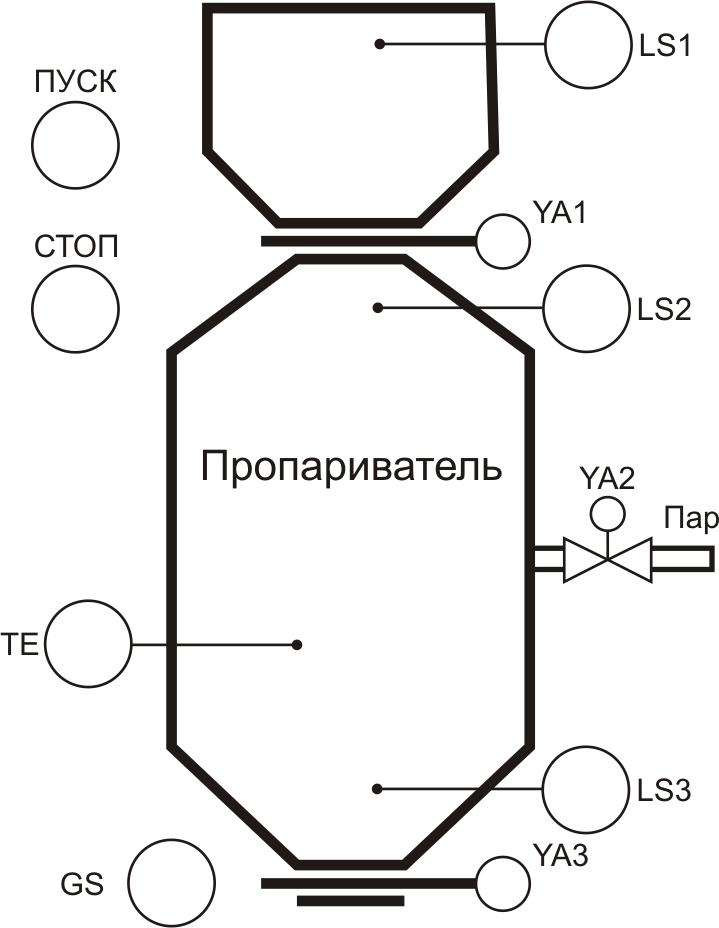

Технологическая схема установки показана на рис. П4. После нажатия кнопки «Пуск», крупа из верхнего бункера подается в пропариватель. При этом задвижка YA1 откроется, если есть продукт в бункере, что контролируется датчиком-реле уровня LS1, и если закрыта задвижка YA3 пропаривателя, что контролируется конечным выключателем GS. Уровень крупы в пропаривателе постепенно будет возрастать и достигнет
Рис. П4 значения, при котором сработает датчик-реле уровня LS2. После этого закрывается задвижка YA1 и открывается клапан YA2, подающий пар в установку.
Крупа пропитывается паром и её температура растёт. В соответствии с технологией приготовления, при достижении определённой температуры, например, 50 0С, клапан YA2 закрывается и подача пара прекращается. Крупа выдерживается в пропаривателе необходимое время, например, 5 минут, а затем выгружается через открывшуюся задвижку YA3. При снижение уровня крупы до нижней отметки сработает датчик-реле LS3 и задвижка YA3 закроется.
Установка готова к следующему запуску и обработке очередной партии крупы. Остановить загрузку пропаривателя можно, нажав кнопку «Стоп».
