До визначення типу ґрунтових умов за просіданням
Таблиця 9
№ ІГЕ |
Назва ґрунту |
Товщина ІГЕ, м |
Питома вага замоченого ґрунту γsat, кН/м3 |
Товщина розрахункового шару hi, м |
σzg,sat, кПа |
σzg,sat,i, кПа |
εsl,i |
Ssl,i, м |
ІГЕ -2 |
Супісок твердий, просіда-ючий |
8,8 |
18,4 |
2,0 |
36,80 |
18,40 |
σzg,sat,i<psl |
0,000 |
2,0 |
73,60 |
55,20 |
σzg,sat,i<psl |
0,000 |
||||
2,0 |
110,4 |
92,00 |

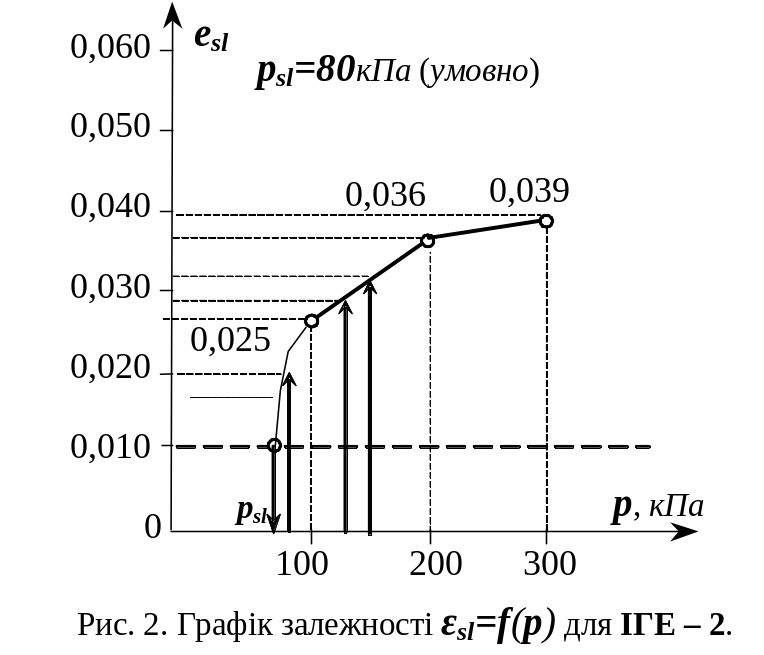

0,020 |
0,040 |
||||
2,0 |
147,2 |
128,8 |
0,029 |
0,058 |
||||
|
|
0,8 |
161,9 |
154,6 |
0,032 |
0,0256 |
||
Σ |
0,1236 |
|||||||
Просідання всієї товщі Ssl=0,1236м=12,36см>5см. Отже, ґрунтові умови відносяться до ІI-го типу за просіданням.
1.3. Висновки та рекомендації
Висновок: Для будівництва виділено вільний від забудови майданчик прямокутної форми в плані розмірами b = 80 м, l = 180 м. На майданчику пробурено три свердловини глибиною 15 м кожна. Бурінням свердловин та аналізом результатів лабораторних досліджень зразків ґрунту встановлено, що геолого-літологічна будова майданчика має такий вигляд:
ІГЕ-1 – грунтово-рослинний шар товщиною 0,4 м;
ІГЕ-2 – супісок твердий просідаючий 8,8 - 9,8 м;
ІГЕ-3 – супісок пластичний 2,7 – 2,8 м;
ІГЕ-4 – пісок середньої крупності, середньої щільності,
насичений водою 0,6 – 0,7 м;
ІГЕ-5 – глина напівтверда 1,4 – 2,5 м;
Грунтові води знайдені на глибині 251,00 м.
Рекомендації:
1. На майданчику до глибини 9,2- 10,2 м залягають просідаючі ґрунти ІІ-го типу за просіданням. Спорудження фундаментів мілкого закладення можливе лише у випадку ущільнення або закріплення просідаючих ґрунтів.
2. У випадку спорудження пальових фундаментів, палі доцільно занурювати в ІГЕ-5 – глину напівтверду.
Розділ 2. Визначення навантажень на фундаменти

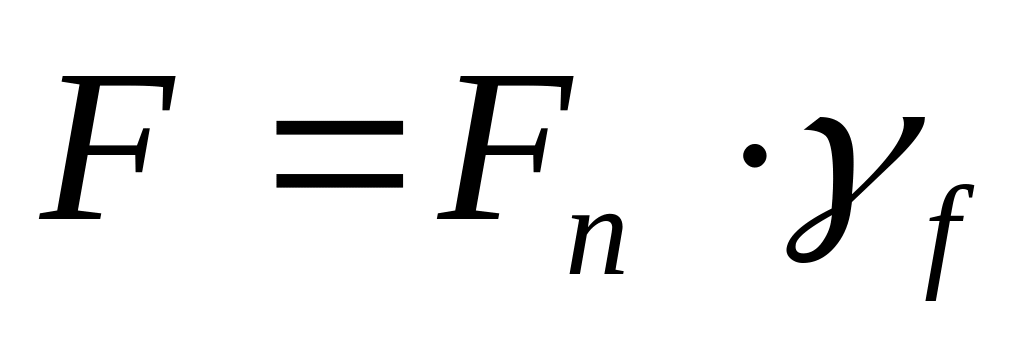

Нормативне значення ваги конструкцій заводського виготовлення беруть за державним стандартом серіями або паспортними даними на продукцію від заводу, що виготовляє її. Розрахункове значення визначається за виразом
.
де
-

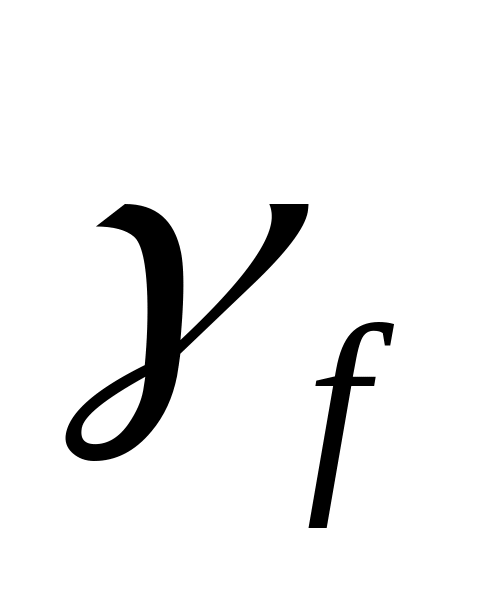

коефіцієнт надійності; визначають з
ДБН В. 1.2-2:2006
Для конструкцій не заводського виготовлення нормативні значення ваги визначають за геометричними розмірами та тимчасовою вагою матеріалу. Це ж саме і для ґрунтів. Значення тимчасових навантажень на перекриття і покриття визначаються з ДБН В. 1.2-2:2006.
Визначити навантаження на стіни осей 1с, 2с та Ес 9-ти поверхової блок-секції у м. Збараж.
Конструктивна схема - з поздовжніми і поперечними несучими стінами і опертям панелей перекриття по контуру.
Стіни зовнішні – одношарові керамзитобетонні панелі δ = 300мм, γ = 10,5кН/м2;
Стіни внутрішні – збірні з/б панелі δ =140мм, γ = 25кН/м2;
Стіни цокольні - одношарові керамзитобетонні панелі δ = 350мм, γ = 14,5кН/м2;
Перекриття і покриття - збірні з/б плити δ =140мм, γ = 25кН/м2;
Утеплювач горищного перекриття – тверді мінераловатні плити δ =150мм, γ = 4кН/м2;
Покрівля – рулонна 3-шарова;
Вікна розміром: 1,4х1,5м і 2,1х1,5м;
Підлога - паркет ;
Для визначення навантаження вибираємо вантажну площу, яка є характерною для даної стіни.
Таблиця 10
Навантаження на фундамент по осі 1с
(А=2,87м2)
№ п/п |
Вид навантаження |
Формула визначення навантаження |
NII кH |
f |
NI кH |
Примітка |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
А. Постійні навантаження |
||||||
1.
2.
3.
4.
5.
|
Вага покрівлі (3шри руберойду, цементна стяжка, збірна з/б плита). Вага горищного перекриття (цем. стяжка, тверда мін. плита, пароізоляція, збірна з/б плита) Вага міжповерхового перекриття на 9-ти поверхах (паркет, шлакобетон, збірна з/б плита) Вага стіни на 9-ти поверхах з парапетом Вага цоколя |
(0,15+0,44+0,14· 25) · 2,87
(0,44+0,15· 4+0,05+0,14· 25) · 2,87
(0,1+0,5+0,14· 25) · 2,87· 9
26,84· 3,41· 0,3· 10,5
0,35· 14,5· 1,1· 3,41 |
11,74
13,17
105,9
288,3
19,04 |
1,13
1,133
1,129
1,2
1,2 |
13,26
14,93
119,56
345,96
22,84 |
|
Разом постійних навантажень |
438,15 |
|
516,55 |
|
||
Б. Тимчасові навантаження |
||||||
6.
7.
8. |
Снігове: - за несучою здатністю - за деформаціями На горищне покриття: - за несучою здатністю На міжповерхове перекриття: - за несучою здатністю - за деформаціями
|
1,4· 2,87
(0,4· 1,4-0,16) · 2,87
0,7· 2,87
1,5· 2,87· 9
0,35· 2,87· 9 |
-
1,15
-
-
9,04 |
1,14
-
1,3
1,3
- |
4,58
-
2,61
50,37
- |
Так як є два і більше змін- них наванта-жень, то для розрахунку за ІІ гр. їх домножують на ψ1= 0,95, а для розрахун-ку за І гр. – ψ2 = 0,9 |
Разом тимчасових навантажень: |
10,19 |
|
57,56 |
|
||
Всього: |
448,34 |
|
574,11 |
|
||
Всього на 1м довжини фундаменту |
131,48 |
|
168,36 |
|
||
Таблиця 11
Навантаження на фундамент по осі 2с
(А=6,92м2)
№ п/п |
Вид навантаження |
Формула визначення навантаження |
NII кH |
f |
NI кH |
Примітка |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
А. Постійні навантаження |
||||||
1.
2.
3.
4.
5. |
Вага покрівлі (3шри руберойду, цемент-на стяжка, збірна з/б плита). Вага горищного перекриття (цем. стяжка, тверда мін. плита, пароізоля-ція, збірна з/б плита) Вага міжповерхо-вого перекриття на 9-ти поверхах (паркет, шлакове-тон, збірна з/б плита) Вага стіни на 9-ти поверхах Вага цоколя |
(0,15+0,44+0,14· 25) · 6,92
(0,44+0,15· 4+0,05+0,14· 25) · 6,92
(0,1+0,5+0,14· 25) · 6,92· 9
3,41· 2,7· 25· 9· 0,14
0,35· 14,5· 1,1· 3,41 |
28,30
31,76
255,35
290,02
19,04
|
1,13
1,133
1,129
1,2
1,2
|
31,98
35,99
288,29
348,03
22,84
|
|
Разом постійних навантажень |
624,47 |
|
727,13 |
|
||
Б. Тимчасові навантаження |
||||||
6.
7.
8. |
Снігове: - за несучою здатністю - за деформаціями На горищне покриття: - за несучою здатністю На міжповерхове перекриття: - за несучою здатністю - за деформаціями
|
1,4· 6,92
(0,4· 1,4-0,16) · 6,92
0,7· 6,92
1,5· 6,92· 9
0,35· 6,92· 9 |
-
2,77
-
-
21,80 |
1,14
-
1,3
1,3
- |
11,04
-
6,30
121,45
- |
Так як є два і більше змін- них наванта-жень, то для розрахунку за ІІ гр. їх домножують на ψ1= 0,95, а для розрахун-ку за І гр. – ψ2 = 0,9 |
Разом тимчасових навантажень: |
24,57 |
|
138,79 |
|
||
Всього: |
649,04 |
|
865,92 |
|
||
Всього на 1м довжини фундаменту |
190,89 |
|
254,68 |
|
||
Таблиця 12
Навантаження на фундамент по осі Ес
(А=2,30м2)
№ п/п |
Вид навантаження |
Формула визначення навантаження |
NII кH |
f |
NI кH |
Примітка |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
А. Постійні навантаження |
||||||
1.
2.
3.
4.
5.
6. 7. |
Вага покрівлі (3шри руберойду, цемент-на стяжка, збірна з/б плита). Вага горищного перекриття (цем. стяжка, тверда мін. плита, пароізоля-ція, збірна з/б плита) Вага міжповерхо-вого перекриття на 9-ти поверхах (паркет, шлакове-тон, збірна з/б плита) Вага стіни на 9-ти поверхах безвікон-них отворів Вага стіни вище горищного перекриття Вага цоколя Вага вікон |
(0,15+0,44+0,14· 25) · 2,30
(0,44+0,15· 4+0,05+0,14· 25) · 2,30
(0,1+0,5+0,14· 25) · 2,30· 9
(3,03· 2,7-1,5· 2,1) · 10,5· 9· 0,3
10,5· 0,3· 3,2· 2,62
0,35· 14,5· 1,1· 3,03 1· 9 |
9,41
10,56
84,87
142,63
25,00
16,91 9 |
1,13
1,133
1,129
1,2
1,2
1,2 1,1 |
10,63
11,96
95,82
171,15
30,00
20,30 9,9 |
|
Разом постійних навантажень |
298,38 |
|
349,76 |
|
||
Б. Тимчасові навантаження |
||||||
8.
8.
10. |
Снігове: - за несучою здатністю - за деформаціями На горищне покриття: - за несучою здатністю На міжповерхове перекриття: - за несучою здатністю - за деформаціями
|
1,4
(0,4· 1,4-0,16)· 2,30
0,7· 2,30
1,5· 2,30· 9
0,35· 2,30· 9 |
-
0,92
-
-
7,25 |
1,14
-
1,3
1,3
- |
3,67
-
2,09
40,37
- |
Так як є два і більше змін- них наванта-жень, то для розрахунку за ІІ гр. їх домножують на ψ1= 0,95, а для розрахун-ку за І гр. – ψ2 = 0,9 |
Разом тимчасових навантажень: |
8,17 |
|
46,13 |
|
||
Всього: |
306,55 |
|
395,89 |
|
||
Всього на 1м довжини фундаменту |
101,17 |
|
130,66 |
|
||
2,30
