2.2. Тектоника.

Тектоника - раздел геологии, изучающий движение земной коры, формы залегания горных пород (тектонические структуры), создаваемые этими движениями, и историю их развития.

Район проведения практики довольно интересен с точки зрения тектоники. Рассмотрим наиболее яркие примеры.

Русло реки Усолка, вдоль которой был пройден первый наш маршрут имеет в основном меридиональное простирание и скорее всего приурочено к разлому.

В этом маршруте в одной из точек наблюдения нами было обнаружено обнажение конгломератов с почти вертикальным залеганием (фото 3).

Чаще всего осадочные горные породы залегают в виде слоя. Слой - это более или менее однородный, первично обособленный осадок (или горная порода), ограниченный приблизительно параллельными поверхностями. Однородность слоев может быть выражена в составе, текстуре, наличии окаменелостей, возрасте и других признаках. Площадь распространения слоев колеблется от сотен квадратных метров до десятков квадратных километров.

При вертикальном залегании слоев на поверхности будет наблюдаться их истинная мощность. Геологические границы пойдут независимо от рельефа параллельно друг другу.

Фото 3. Обнажение конгломератов в районе р. Усолка.

В этом же маршруте на левом берегу реки Усолка в аргиллитах и алевролитах по плоскости наслоения нами были встречены обнажения конкреций (фото 4).

Конкреции (стяжения) - минеральные тела, резко отличающиеся от вмещающих пород по физическим свойствам, структуре и составу, формирующиеся за счет диффузионной концентрации рассеянных компонентов вмещающей среды, процессов метасоматоза, переотложения а также при раскристаллизации коллоидных сгустков. По форме чаще округлые, но в зависимости от условий роста могут иметь и самые разнообразные очертания.

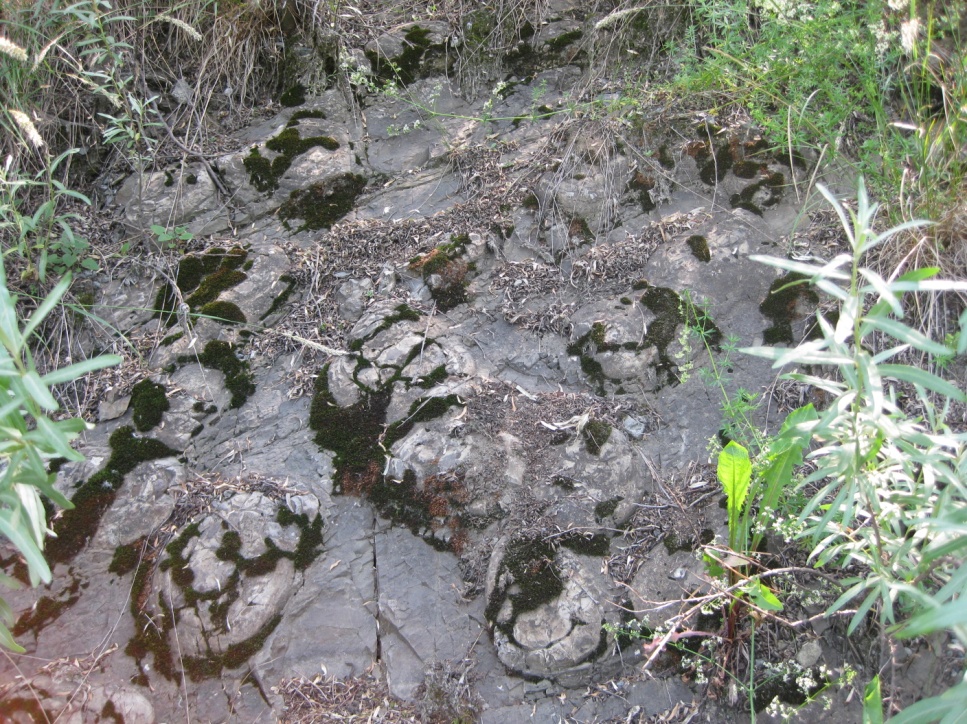

Фото 4. Конкреции в аргиллитах и алевролитах.

Конкреции бывают пластовые и в виде септарий.

Септариями принято называть глинисто-карбонатные конкреции в осадочных породах, содержащие внутри себя радиально ориентированные трещины, расширяющиеся к центру конкреции. (рис. 4)

Рис 4. Септарий

Во втором маршруте на левом берегу реки Шата наблюдали гематитовый разлом, простирающийся по азимуту 175˚, т.е. как и у всех разломов Урала простирание меридиональное с севера на юг. Характерными признаками разлома в этом месте являются наличие родников, несвойственная вмещающим породам минерализация и резкое расширение долины реки Шата. В этом месте хорошо выражены три надпойменные террасы. Все они образованы из-за поднятия Урала.

В том, месте где Шата делает поворот можно говорить, что это произошло также в результате разлома.

По ходу маршрута от пещеры Гебауэра до вершины мыса Пропотей мы наблюдали антиклинальную и синклинальную складки, схемы которых представлены на рисунках 3 и 4:

Известняки

Известняки

Терригенная толща

Рис.3. Синклинальная складка в нижней каменноугольной толще

по левому берегу реки Пышма между разломом и ж/д мостом.

Терригенная толща

Известняки

Известняки

Рис.4. Антиклинальная складка в районе мыса Пропотей.

Также здесь наблюдали разлом, о чем свидетельствует резкая смена направления реки Пышма.

Следуя по маршруту до скального обнажения "Зуб", на правом борту гематитового лога мы наблюдали выходы известняков и базальтовых порфиритов, которые разбиты разломом взбросового типа, приподнятое крыло представлено порфиритами (рис. 5)

3 м.

Рис. 5. Взброс в вершине гематитового лога.

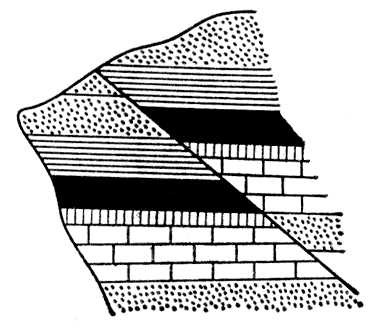

Взброс -  одна из форм разрывных тектонических смещений горных пород, возникающая при их горизонтальном сжатии. При взбросе движение пород происходит по трещине (рис. 6) наклонённой к горизонту под углом свыше 45°. При этом породы висячего бока взброса, лежащие выше поверхности смещения, передвигаются по ней вверх, а породы лежачего бока (находящиеся под этой поверхностью) испытывают относительное перемещение вниз.

Рис. 6. Взброс

Тектонические процессы наблюдались и в последнем пятом маршруте. В точке наблюдения, расположенной около АЗС, мы видели приразломную зону, в которой породы сильно дислоцированы. На коротком участке залегание пород крайне изменчиво: от вертикального до горизонтального (рис. 7, фото 5)

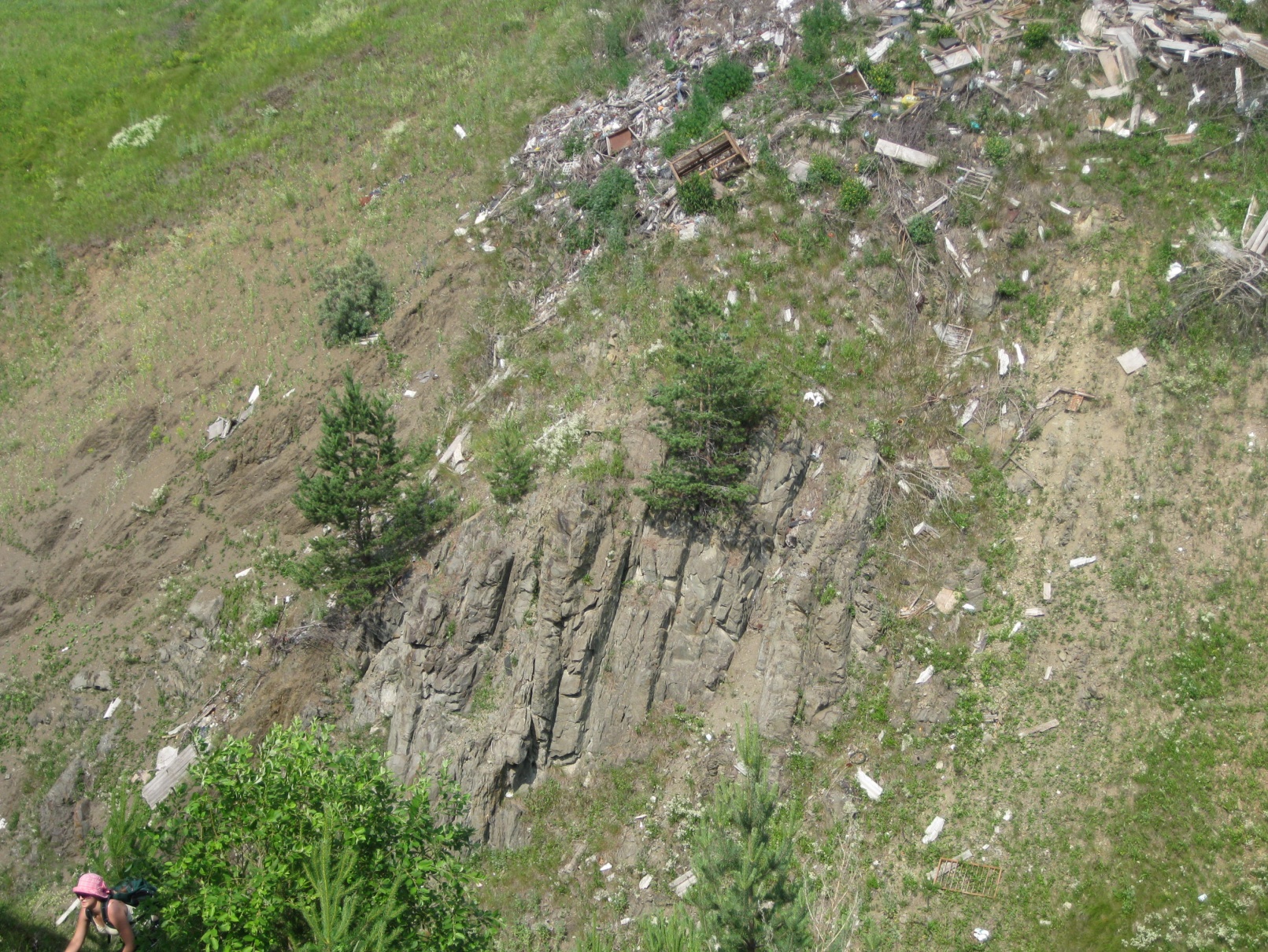

Фото 5. Приразломная зона тектонического контакта "девон-карбон".

Горизонтальным залеганием горных пород (или горизонтальной структурой) называют такое залегание, когда поверхность напластования слоев в целом совпадает с горизонтальной плоскостью. Идеально горизонтальных слоев не бывает, поэтому горизонтальной обычно называют такие структуры, углы наклона которых не превышают 3°.

1 м.

зона смятия

Рис. 7. Приразломная зона тектонического контакта "девон-карбон".
