3.1.2. Полевые работы
3.1.2.1. Плановое и высотное обоснование
|
Задача: освоить методику создания планового и высотного обоснования на снимаемом участке, закрепить навыки измерения горизонтальных и вертикальных углов и расстояний на местности, обработки геодезических измерений и вычисления координат и высот точек обоснования. |
Плановое съемочное обоснование создается проложением теодолитных ходов, основного и диагонального. Основной ход – замкнутый. Диагональный ход, проложенный внутри полигона, примыкает к вершинам основного хода (рис. 3.1).
Состав полевых работ при создании планового и высотного съемочного обоснования следующий:
Рекогносцировка местности и закрепление пунктов;
Измерение углов;
Измерение сторон;
Привязка теодолитного хода к пунктам опорной геодезической сети.
3.1.2.2. Рекогносцировка участка
Рекогносцировка – это детальное изучение местности в полевых условиях. В результате рекогносцировки выбирают местоположение вершин теодолитного хода. Рекогносцировка выполняется при непосредственном руководстве преподавателя и участии всех членов бригады. Одна из вершин теодолитного хода принимается за начальную и закрепляется временным знаком. Смежные с ней вершины выбирают с таким расчетом, чтобы было удобно выполнять угловые и линейные измерения, а также производить съемочные работы. Между смежными вершинами должна быть хорошая взаимная видимость и благоприятные условия для линейных измерений. Длины сторон теодолитного хода не должна превышать 350 м и быть менее 20 м (на застроенной территории).
Для проверки видимости на смежных вершинах теодолитного хода устанавливают вешки. Видимость между точками считается хорошей, если вешка видна на 2/3 высоты.
После установления видимости начальную точку закрепляют окончательно (забивают колышек вровень с землей или обозначают масляной краской). А процесс рекогносцировки продолжают, переходя на следующую точку. Нумерация точек ведется по ходу часовой стрелки.
Запрещается закреплять пункты теодолитного хода на проезжей части дорог или на дорожках для пешеходов.
3.1.2.3. Измерение углов
Измеряются внутренние углы полигона.
Точка, над которой устанавливают теодолит для выполнения измерений, называется станцией. На каждой станции теодолит приводят в рабочее положение: центрируют над вершиной угла; горизонтируют (приводят вертикальную ось прибора в отвесное положение); подготавливают зрительную трубу теодолита к наблюдениям.
Центрирование теодолита над вершиной угла осуществляется с помощью нитяного отвеса. Теодолит центрируется тем точнее, чем короче стороны теодолитного хода.
В инструкции по топографической съемке в масштабах 1 : 5000, 1 : 2000, 1 : 1000, 1 : 500 указано, что центрирование теодолита производится с точностью до 3 мм.
В задней и передней точках теодолитного хода устанавливаются вешки так, чтобы они были расположены за точками на расстоянии 1 – 2 см и находились на продолжении сторон теодолитного хода.
На вешках обязательно отмечается шнурком высота теодолита на данной станции.
Горизонтальные углы измеряются способом приемов с перестановкой лимба перед вторым полуприемом на угол приблизительно 90° .
Последовательность наблюдений следующая (рис. 3.2):

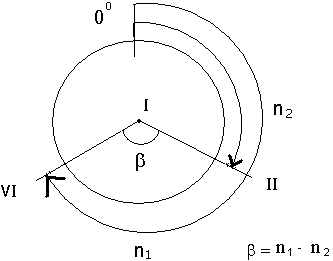

Рис. 3.2. Схема измерения горизонтального угла VI–I–II способом приемов
Зрительную трубу теодолита при круге лево (Л) наводят на заднюю вешку так, чтобы средняя нить совмещалась с самой нижней частью вехи. Это делается для уменьшения ошибки из-за наклона вехи. Вертикальная нить сетки должна проходить посредине вехи. Отсчет по горизонтальному кругу записывают в графу 4 журнала измерения углов и линий (табл. 3.1). Затем подъемными винтами поправляют положение пузырька уровня при алидаде горизонтального круга, наводящим винтом зрительной трубы перемещают среднюю нить на высоту прибора и берут отсчет по вертикальному кругу, записывая его в графу 7 журнала.
Открепив колонку зрительной трубы, поворачивают ее на переднюю вешку и наводят на низ вешки. Берут отсчет по горизонтальному кругу, записывают его в графу 4. Поправив положение пузырька уровня, наводят среднюю нить на высоту прибора и берут отсчет по вертикальному кругу (графа 7).
Затем открепляют зажимной винт лимба, поворачивают его на угол приблизительно 90° , зажимают лимб. Переводят трубу через зенит и все наблюдения повторяют при круге право (П), начиная с передней точки.
Как только взяты все отсчеты, сразу же (не снимая теодолит со станции) вычисляют значение горизонтального угла, справа по ходу лежащего. Расхождения значений углов в полуприемах не должны превышать двойной точности прибора. За окончательный результат принимают среднее арифметическое значение угла из двух полуприемов. Одновременно вычисляют и углы наклона.
При этом обращают внимание на то, что расхождения между прямыми и обратными углами наклона были не более двойной точности теодолита и имели противоположные знаки.
Таблица 3.1
Журнал измерения углов и линий
