17 Виды конденсации. Теплоотдача при плёночной конденсации пара
Конденсация- это переход пара в жидкость.
Конденсация
будет иметь место когда
Два вида конденсации:
Если конденсат смачивает поверхность то это плёночная конденсация, пар отделён от поверхности плёнкой.
Если не смачивает то капельная, при капельной пар контактирует с поверхностью.
Коэффициент теплоотдачи в капельной больше
Рассмотрим плёночную конденсацию:
На поверхности может быть скачёк температур
Всё сопротивление теплоотдачи представляет собой плёнку
;
;
Переход
в турбулентный
Для нашей практики это происходит на высоте 3-5 м
Возникает волновое течение это несколько увеличивает теплоотдачу
Коэффициент теплоотдачи:
Ч
ем
толще плёнка конденсации тем меньше
коэф- ент теплооьдачи
получил
теоретическое решение. При этом он учёл
силы тяжести и вязкости плёнки и что
через плёнку теплота проходит только
теплопроводностью и получил ф-лу
Влияние
волн учитываем так
В
среднем по параметрам если принять
А
для горизонтальных труб
Перегретый
пар
Эффекты: Ориентация поверхности; Наличие растворимых газов; Скорость
18
Кипение
– процесс перехода жидкости в пар,
нагретой до температуры насыщения, с
возникновением границ разделения фаз
в объеме жидкости. Происходит только
при постоянном подводе теплоты, т.е.
температура стенки выше температуры
насыщения кипящей жидкости. Различают
пузырьковое и пленочное кипение. При
пузырьковом кипении пузырьки пара
возникают в центрах парообразования,
растут и выступают на поверхности
жидкости. При высоких значениях
температурного напора
пузырьков гораздо больше и они сливаются
в пленку пара. При таком кипении жидкость
отделена пленкой пара, поэтому коэффициент
теплоотдачи значительно меньше.
– первый
критический тепловой поток
(для
воды
)
– второй
критический тепловой поток

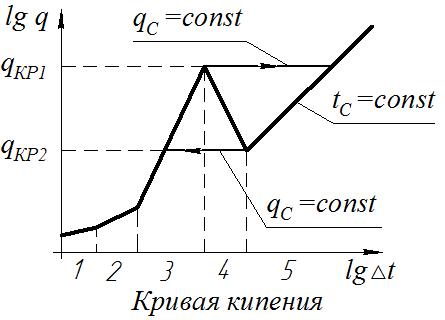

Зона 1 – свободная конвекция
Зона 2 – неразвитое пузырьковое кипение
Зона 3 – развитое пузырьковое кипение
Зона 4 – переходный режим (возникает пленка)
Зона 5 – пленочный режим
Кривая кипения представляет собой гистерезис, т.к. увеличение и уменьшение теплового потока проходят по разным кривым.
19
На
поверхности в центрах парообразования
возникают пузырьки пара, которые начинают
расти при так называемом критическом
диаметре
(1÷6 микрон при давлении 1 атм). Чем больше
значение температурного напора (разность
температур стенки и насыщения). Пузырьки
отрываются от поверхности при некотором
значении диаметра
– (для воды при давлении 1 атм – несколько
миллиметров). Оторвавшись, пузырек
поднимается и растет (в него испаряется
жидкость).
С увеличением температурного напора коэффициент теплоотдачи очень сильно растет засчет турбулизации процесса кипения.
Для воды коэффициент теплоотдачи находится согласно уравнению
;
Для аммиака;
2
0.
I
— область подогрева (экономайзерный
участок, до сечения трубы, где Тc=Тн);
II — область кипения (испарительный
участок, от сечения, где Тc=Тн,
hж<hн,
до сечения, где Тc>Тн,
hсм
стремиться
к
hп);
III — область подсыхания влажного пара.
Структура потока при кипении жидкости
внутри вертикальной трубы, tс
и tж
- температуры стенки и жидкости.
1 -
однофазная жидкость; 2 - поверхностное
кипение; 3 - эмульсионный режим; 4 -
пробковый режим; 5 - стержневой режим; 6
- влажный пар
Испарительный участок включает в себя области с поверхностным кипением и объемным кипением насыщенной жидкости. Участок трубы с объемным кипением насыщенной жидкости включает в себя области эмульсионного 3, пробкового 4 и стержневого 5 режимов течения (последний называют еще кольцевым режимом в связи с образованием на стенке трубы слоя жидкости). В эмульсионном режиме двухфазный поток состоит из жидкости и равномерно распределенных в ней мелких пузырьков. С дальнейшим увеличением паросодержаиия некоторые из них сливаются, образуя крупные пузыри-пробки, соизмеримые с диаметром трубы. При пробковом режиме пар движется в виде отдельных крупных пузырей-пробок, разделенных прослойками парожидкостной эмульсии; с увеличением паросодержаиия происходит слияние уже крупных пузырей и образование так называемой стержневой структуры потока, при которой в ядре потока сплошной массой движется влажный пар, а у стенки трубы — тонкий кольцевой слой жидкости. Толщина этого слоя постепенно уменьшается по мере испарения; после полного испарения жидкости эта область переходит в область подсыхания 6. Область подсыхания (дисперсный режим) наблюдается лишь в длинных трубах. Увеличение скорости циркуляции при заданных qc, длине трубы и температуре на входе приводит к уменьшению участка с развитым кипением и увеличению длины экономайзерного участка; с увеличением qс при заданной скорости, наоборот, длина участка с развитым кипением увеличивается, а длина экономайзерного участка уменьшается.
Зависимость коэффициента теплоотдачи от параметра x При hсм=hн параметр х формально равен нулю, однако в действительности в ядре потока жидкость еще недогрета, тогда как около поверхности при больших тепловых нагрузках имеется кипящий граничный слой. При входе в канал недогретой жидкости величина x=(hсм—hн)/r совпадает с расходным паросодержанием только для удаленных от входа сечений, где х>0, т. е. в зоне, где вся жидкость достигла температуры насыщения.
