Билет 24

1 Соединение в звезду

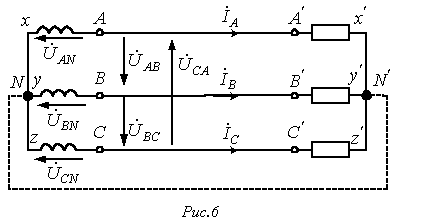

На рис. 6 приведена трехфазная система при соединении фаз генератора и нагрузки в звезду. Здесь провода  АА’,  ВВ’ и  СС’ – линейные провода.

Линейным называется провод, соединяющий начала фаз обмотки генератора и приемника. Точка, в которой концы фаз соединяются в общий узел, называется нейтральной(на рис. 6  N и N’ – соответственно нейтральные точки генератора и нагрузки). Провод, соединяющий нейтральные точки генератора и приемника, называется нейтральным (на рис. 6  показан пунктиром). Трехфазная система при соединении в звезду без нейтрального провода называется трехпроводной, с нейтральным проводом – четырехпроводной. Все величины, относящиеся к фазам, носят название фазных переменных, к линии -  линейных. Как видно из схемы на рис. 6, при соединении в звезду линейные токи    и    равны соответствующим фазным токам. При наличии нейтрального провода ток в нейтральном проводе   . Если система фазных токов симметрична, то   . Следовательно, если бы симметрия токов была гарантирована, то нейтральный провод был бы не нужен. Как будет показано далее, нейтральный провод обеспечивает поддержание симметрии напряжений на нагрузке при несимметрии самой нагрузки. Поскольку напряжение на источнике противоположно направлению его ЭДС, фазные напряжения генератора (см. рис. 6) действуют от точек А,В и С к нейтральной точке N;    - фазные напряжения нагрузки. Линейные напряжения действуют между линейными проводами. В соответствии со вторым законом Кирхгофа для линейных напряжений можно записать

;

(1)

;

(2)

.

(3)

Отметим, что всегда    - как сумма напряжений по замкнутому контуру.

На рис. 7 представлена векторная диаграмма для симметричной системы напряжений. Как показывает ее анализ (лучи фазных напряжений образуют стороны равнобедренных треугольников с углами при осно.     вании, равными 300), в этом случае

(4)

Обычно при расчетах принимается   . Тогда для случая прямого чередования фаз   ,    (при обратном чередовании фаз фазовые сдвиги у    и    меняются местами). С учетом этого на основании соотношений (1) …(3) могут быть определены комплексы линейных напряжений. Однако при симметрии напряжений эти величины легко определяются непосредственно из векторной диаграммы на рис. 7. Направляя вещественную ось системы координат по вектору    (его начальная фаза равна нулю), отсчитываем фазовые сдвиги линейных напряжений по отношению к этой оси, а их модули определяем в соответствии с (4). Так для линейных напряжений    и    получаем:   ;   .

2

Полупроводниковый стабилитрон, полупроводниковый диод, на выводах которого напряжение остаётся почти постоянным при изменении в некоторых пределах величины протекающего в нём электрического тока. Рабочий участок вольтамперной характеристики П. с. находится в узкой области обратных напряжений, соответствующих электрическому пробою его р—n-перехода. При напряжениях пробоя U_np <5 в механизм резкого возрастания тока (пробой) связан с туннельным эффектом, а при U_np > 6,5 в — с лавинным умножением носителей заряда; при промежуточных напряжениях генерируемые первоначально (вследствие туннельного эффекта) носители заряда создают условия для управляемого лавинного пробоя. В СССР выпускаются (1975) кремниевые П. с. на различные номинальные напряжения стабилизации в диапазоне от 3 до 180 в. П. с. применяют главным образом для стабилизации напряжения и ограничения амплитуды импульсов, в качестве источника опорного напряжения, в потенциометрических устройствах.

Параметры Напряжение стабилизации — значение напряжения на стабилитроне при прохождении заданного тока стабилизации. Пробивное напряжение диода, а значит, напряжение стабилизации стабилитрона зависит от толщины p-n-перехода или от удельного сопротивления базы диода. Поэтому разные стабилитроны имеют различные напряжения стабилизации (от 3 до 400 В). Температурный коэффициент напряжения стабилизации — величина, определяемая отношением относительного изменения температуры окружающей среды при постоянном токе стабилизации. Значения этого параметра у различных стабилитронов различны. Коэффициент может иметь как положительные так и отрицательные значения для высоковольтных и низковольтных стабилитронов соответственно. Изменение знака соответствует напряжению стабилизации порядка 6В. Дифференциальное сопротивление — величина, определяемая отношением приращения напряжения стабилизации к вызвавшему его малому приращению тока в заданном диапазоне частот. Максимально допустимая рассеиваемая мощность — максимальная постоянная или средняя мощность, рассеиваемая на стабилитроне, при которой обеспечивается заданная надёжность. Минимально допустимый ток стабилизации - минимальный ток, при котором гарантируется ввод p-n-перехода стабилитрона в режим устойчивого пробоя и, как следствие, стабильное значение напряжения стабилизации. При малых обратных токах стабилитрон работает на начальном участке вольт-амперной характеристики, где значение обратного напряжения неустойчиво и может колебаться в пределах от нуля до напряжения стабилизации.

вах

Нелинейные свойства диода видны при рассмотрении его вольт-амперной характеристики. Прямой ток в десятки миллиампер получается при прямом напряжении порядка десятых долей вольта. Поэтому прямое сопротивление имеет величину не выше десятков Ом. Для более мощных диодов прямой ток составляет сотни миллиампер и больше при таком же малом напряжении, а R соответственно снижается до единиц Ом и меньше. Обратный ток при обратном напряжении до сотен вольт у диодов небольшой мощности составляет лишь единицы или десятки микроампер. Это соответствует обратному сопротивлению до сотен кОм и больше. Стабилитроны, как говорит само название, предназначены для стабилизации постоянных напряжений. Включают их в обратном (по отношению к источнику питания) направлении последовательно с резистором. При определенном обратном напряжении стабилитрон пробивается (для него это не опасно), и при дальнейшем его росте напряжение на стабилитроне остается практически неизменным, в то время как ток через него изменяется в широких пределах. В отличие от стабилитронов стабисторы, предназначенные для стабилизации малых напряженно (порядка 1 В), включают в прямом направлении. На схемах обе эти разновидности диодов обозначают одинаково: к символу катода добавляют короткий штрих (рис. 3. а). На условное обозначение стабилитронов и стабисторов похож символ так называемого туннельного диода (рис. 3, б). Эти полупроводниковые приборы используют для усиления и генерирования электрических колебаний очень высоких частот (до 1011Гц) в переключающих устройствах. При обратном включении р-п-переход обладает свойствами конденсатора, емкость которого зависит от обратного напряжения. Это явление использовано в специальных полупроводниковых диодах — варикапах, их изображают на схемах, как показано на рис. 3, в.

Билет 25

Задание 1

1. Ознакомиться с приборами, необходимыми для выполнения работы, записать их технические характеристики.

2. 3. Установить симметричную нагрузку в фазах и записать показания приборов при наличии нейтрального провода и без него. Убедиться, что Uл = Uф /

4. 4. Установить несимметричную нагрузку фаз (разное количество ламп в каждой фазе) и записать показания приборов при наличии нейтрального провода и без него.

6. 5. Установить симметричную нагрузку и, отключив все лампы в одной из фаз потребителя, что соответствует обрыву в данной фазе, записать показания приборов при наличии нейтрального провода и без него.

8. Установив симметричную нагрузку фаз, отключить нейтральный провод и записать показания приборов при коротком замыкании одной из фаз потребителя (для этого можно проводником замкнуть накоротко зажимы любой фазы). Все данные измерений и вычислений внести в таблицу 1 и построить по этим данным векторные диаграммы для каждого пункта.

Задание 2

Выпрямительными называют диоды, предназначенные для выпрямления переменного тока

Принцип действия выпрямительных диодов основан на свойстве односторонней электропроводности р-п перехода. Если к диоду подвести переменное напряжение, то в течение одного полупериода, когда на аноде положительная полуволна, на р-п переходе действует прямое напряжение. При этом сопротивление диода мало; через него протекает большой прямой ток. В следующий полупериод полярность напряжения на диоде меняется на обратную. Его сопротивление значительно увеличивается; через него проходит очень малый обратный ток. Нагрузку включают в цепь источника питания последовательно с диодом. Практически ток через нагрузку проходит только в одном направлении, поскольку обратным током по сравнению с прямым можно пренебречь. Таким образом, происходит выпрямление, т. е. преобразование переменного тока в постоянный по направлению (пульсирующий).
