3. Превентор універсальний
Також існує ще один різновид превенторів –– універсальні превентори. Вони герметизують устя свердловини при наявності чи відсутності колони труб і дозволяють, зберігаючи герметичність, обертати бурильну колону і протягувати через труби разом з муфтами і замками . Універсальний превентор здатний герметизувати устя свердловини незалежно від діаметра і геометричної форти протягуючого через нього предмета . Це забезпечується великим кільцевим гумовим ущільненням .
Стискання кільцевого ущільнення здійснюється або в результаті прямої дії гідравлічного зусилля на ущільнюючий елемент, як у випадку дії цього зусилля на ущільнення через спеціальний кільцевий поршень .

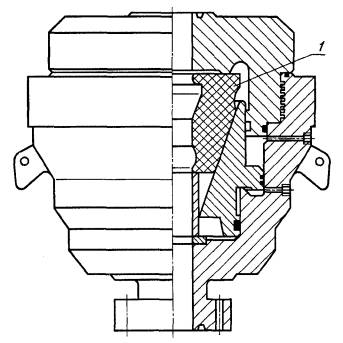

Універсальний превентор складається з корпусу, поршня і кільцевого гумового ущільнення (1) .
Корпус являє собою стальну відливку ступінчатої циліндричної форми з опорним фланцем і шпильками для закріплення превентора .
Гумове ущільнення;
Рис. 3.1 - Універсальний превентор
В корпусі превентора знаходяться пустий ступінчастий поршень, ущільнювач, запобіжна втулка . Ущільнювач має форму урізаного конуса з осьовим отвором, який контактує з конусним отвором поршня і упирається в кришку, яка має прохідний отвір і прямокутну різьбу для згвинчування з корпусом превентора .
1 - кришка, 2 - гумовий ущільнювач, 3 - корпус; 4, 6 - запірні камери; 5 - плунжер; 7 - покажчик ходу плунжера
Рис. 3.2 - Універсальний превентор ПУГ-230х320:
Між кришкою, корпусом і поршнем знаходяться порожнини, які з’єднані за допомогою штуцерів і трубопроводів із системою управління проти викидним обладнанням . При нагнітанні масла у порожнину між поршнем і корпусом, поршень переміщується вгору і внутрішнім конусом стискує ущільнювач в радіальному напрямі . В результаті чого, ущільнювач герметизує потрібний отвір . Для відкриття превентора масло нагнітають у порожнину між поршнем і кришкою, і в цей час зливають із порожнини між корпусом і поршнем .
Рис. 3.3 - У універсальний превентор . Загальний вигляд
4. Основні деталі розглядуваного обладнання
До превенторної установки безпосереднє відношення має гідравлічне керування, яке потрібне для оперативного дистанційного керування превенторами .
Оперативне дистанційне керування превенторами відбувається гідравлічним приводом з двох пультів –– основного і допоміжного . Основний пульт застосовується для керування превенторами і засувками із безпечної відстані від свердловини . З його допомогою можна відкривати і закривати плашковий превентор і засувки . А універсальний превентор з основного пульта можна тільки закривати .
Гідроакумулятор потрібен для скорочення часу відкриття або закриття превенторів і забезпечення роботи гідрокерування при аварійному відключені електроенергії .
Допоміжний пульт використовують для керування превенторної установкою безпосередньо з робочого місця бурильника . Мастило від головного пульта поступає в нагнітальну лінію регулюючого клапана одного з розподільників . Розподільники, які управляють плашковими превенторами і засувками маніфольда, подають мастило в блокуючи циліндри розподільників на основному пульті . Завдяки чому відбувається закриття превентора і відкриття і відкриття засувки .
