Превентор обертальний
Робочою частиною обертаючого превентора є гумове ущільнення, яке служить для ущільнення бурильної труби, замка або ведучої труби . Ущільнювач при вулканізований до стального кільця, за допомогою якого він прикріплюється до ствола превентора накидною гайкою . Гайка для запобігання розгвинчування стопориться гвинтом . Від провертання ущільнювач захищається шпонковими виступами, які входять у вирізи стволу . У патроні превентора на двох радіальних і одному ударному підшипниках кочення змонтований ствол . Все це опускається в стальний литий корпус встановлений на плашковому превенторі . Для витягування патрона із корпуса під поршні запірного механізму ручним насосом закачується мастило, в результаті чого поршень, стискаючи пружину відводить засувку назад, щоб звільнити патрон .

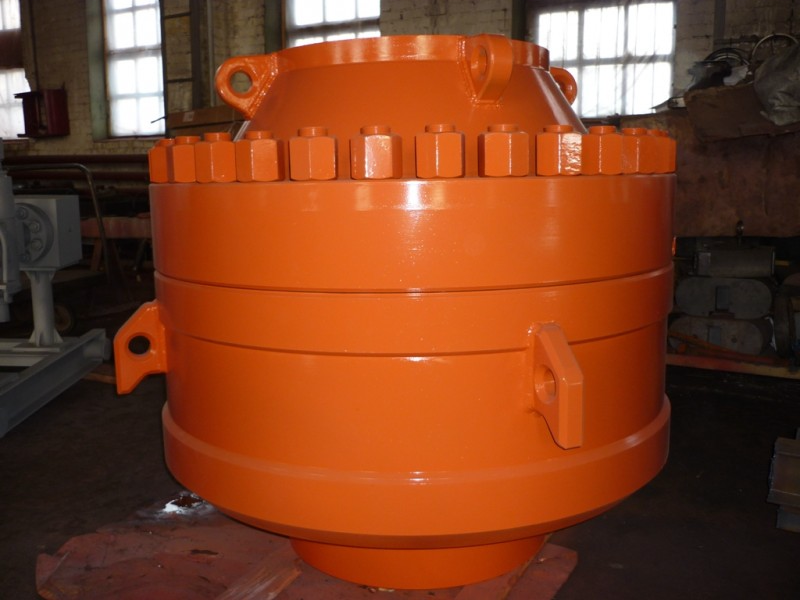

Рис. 2.1 - Превентор обертальний
Таблиця 2.1 - Основні параметри і розміри обертальних превенторів
Умовний прохід, мм |
Робочий тиск, МПа |
Діаметр проходу, мм |
Навантаження на плашки, кН, не менше |
Діаметри труб, які ущільнюються плашками, мм |
Висота превентора, мм, не більше |
Маса превенторів, кг, не більше |
|||
Від тиску в свердловині |
Від ваги колони |
ПК |
ПП |
ПК |
ПП |
||||
180 |
21 |
180 |
160 |
560 |
Від 26,4 до 139,7 |
850 |
500 |
1500 |
1000 |
35 |
280 |
900 |
1100 |
500 |
2200 |
1300 |
|||
70 |
560 |
1600 |
1300 |
650 |
6000 |
1700 |
|||
105 |
850 |
1800 |
- |
- |
- |
- |
|||
230 |
21 |
230 |
280 |
710 |
Від 60,3 до 177,8 |
1105 |
380 |
3000 |
1100 |
35 |
450 |
1100 |
1180 |
550 |
3025 |
1500 |
|||
70 |
800 |
2700 |
1500 |
700 |
9500 |
2900 |
|||
105 |
1330 |
2700 |
2000 |
1000 |
17500 |
4000 |
|||
280 |
21 |
280 |
320 |
900 |
Від 60,3 до 219,1 |
1100 |
550 |
3000 |
2100 |
35 |
560 |
1600 |
1500 |
600 |
4500 |
2500 |
|||
70 |
1100 |
2500 |
1730 |
800 |
14000 |
3000 |
|||
105 |
1600 |
2800 |
2000 |
1000 |
17500 |
4000 |
|||
350 |
21 |
350 |
320 |
900 |
Від 60,3 до 273,0 |
1250 |
600 |
4900 |
2500 |
35 |
560 |
1600 |
1600 |
700 |
7900 |
4400 |
|||
70 |
1100 |
2500 |
1950 |
900 |
18000 |
5000 |
|||
105 |
1600 |
2800 |
- |
1100 |
- |
10000 |
|||
425 |
14 |
425 |
320 |
900 |
Від 60,3 до 339,7 |
- |
500 |
- |
3000 |
21 |
560 |
1600 |
1500 |
600 |
7600 |
4000 |
|||
35 |
1100 |
2500 |
1700 |
800 |
12000 |
6000 |
|||
70 |
1600 |
2800 |
- |
900 |
- |
9500 |
|||
540 |
14 |
540 |
220 |
560 |
Від 60,3 до 406,4 |
1700 |
800 |
10000 |
400 |
21 |
527 |
320 |
900 |
1750 |
900 |
15000 |
5000 |
||
35 |
540 |
560 |
- |
2085 |
1000 |
22020 |
6500 |
||
70 |
540 |
1100 |
2500 |
- |
1300 |
- |
13000 |
||
680 |
14 |
680 |
220 |
560 |
Від 60,3 до 508,0 |
- |
950 |
- |
6000 |
21 |
320 |
900 |
1850 |
1200 |
17000 |
8800 |
|||
Від провертання ствола відносно колони труб захищають також шпонкові виступи . Ствол таким чином обертається з ведучою трубою . Ущільнювач герметизує устя свердловини і обертається разом із стволом за допомогою підшипників . Від попадання рідини із свердловини між стволом, патроном і корпусом запобігають манжетні ущільнення .

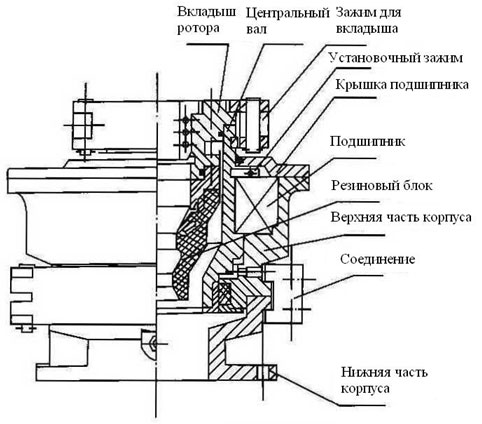

Рис. 2.2 - Загальний вигляд обертального превентора
