16. Параметры синусоидальной функции. Мгновенное, среднее и действующее значения синусоидальной функции.
– аргумент синусоидальной функции
φ – называется фазой синусоидальной функции, измеряется или в градусах, или в радианах. Фаза в момент времени t=0 называется начальной фазой.
ω – циклическая, круговая или угловая частота. Эта величина характеризует скорость измерения фазы и измеряется в ω=2πf
Значение периодического тока , равному такому значению постоянного тока , которое за время первого периода в одном и том же элементе цепи производит тот же самый тепловой или электродинамический эффект, называется действующим периодом тока.
I-действующее значение тока
U- действующее значение напряжения
E- действующее значение ЭДС
Среднее значение периодических величин за период T равен
Можно определить среднее выпрямленное значение периодической величины обозначающейся
для синусоидального среднего значения ≈ 0.637
17.Комплексное представление синусоидальных эдс, напряжений и токов
Синусоидальный ток можно представить комплексным числом М на комплексной плоскости
М = Мejψ,
где амплитуда тока М – модуль, а угол ψ, являющийся начальной фазой, – аргумент комплексного тока.
Использование комплексной формы представления позволяет заменить геометрические операции над векторами алгебраическими операциями над комплексными числами. В результате этого к анализу цепей переменного тока могут быть применены все методы анализа цепей постоянного тока.
Алгебраическая форма:М=а+jв
18. Активное сопротивления в цепи синусоидального тока

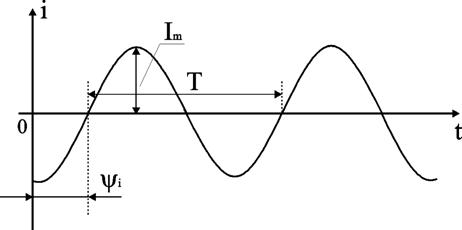

Волновая диаграмма представляет графическое изображение синусоидальной величины в заданном масштабе в зависимости от времени
i(t) = Im sin(ωt - ψi).
Графически синусоидальные величины изображаются в виде вращающегося вектора.Предполагается вращение против часовой стрелки с частотой вращения ω. Величина вектора в заданном масштабе представляет амплитудное значение.
Проекция на вертикальную ось есть мгновенное значение величины. Если напряжение подключить к сопротивлению R, то через него протекает ток Анализ выражения показывает, что напряжение на сопротивлении и ток, протекающий через него, совпадают по фазе. Формула комплексной форме записи имеет вид
где и - комплексные амплитуды тока и напряжения.
Активная мощность Р=UI=I2r=U2/r
19.Синусоидальный ток в индуктивности (эдс самоиндукции, фазовый сдвиг, индуктивное сопротивление и проводимость, волновая и векторная диаграмма, энергия магнитного поля, реактивная мощность.)
Самоиндукция - возникновение ЭДС индукции в замкнутом проводящем контуре при изменении тока, протекающего по контуру.
Величина ЭДС самоиндукции пропорциональна скорости изменения силы тока I:
Фазовый сдвиг - разность между начальными фазами двух переменных величин, изменяющихся во времени периодически с одинаковой частотой. Сдвиг фаз является величиной безразмерной и может измеряться в градусах, радианах или долях периода.
Величина , имеющая размерность сопротивления, называется индуктивным сопротивлением. Обратная величина bL=1/xL называется индуктивной проводимостью.
Векторная диаграмма:
+j
ḻ Ṵ
ᴪ +1
Волновая диаграмма:
Магнитное поле - силовое поле, действующее на движущиеся электрические заряды и на тела, обладающие магнитным моментом, независимо от состояния их движения. Энергия магнитного поля:
W=ФI/2=LI2/2, где Ф – магнитный поток, I – ток, L -индуктивность катушки или витка.
Реактивная мощность (Q) - величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи синусоидального переменного тока, равна произведению действующих значений напряжения U и тока I, умноженному на синус угла сдвига фаз φ между ними.
Реактивная мощность связана с полной мощностью S и активной мощностью Р соотношением:
.
