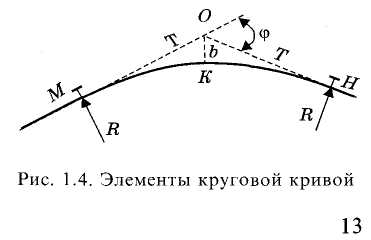

Элементы круговой кривой, понятие об их расчете.
к ривой следующие: угол поворота кривой (— внешний угол между первоначальным и отклоненным положением железнодорожной линии, тангенс Т — отрезок прямой соединяет вершину угла поворота «О» с началом или концом кри
Продольный профиль линии. Крутизна и длина уклонов.

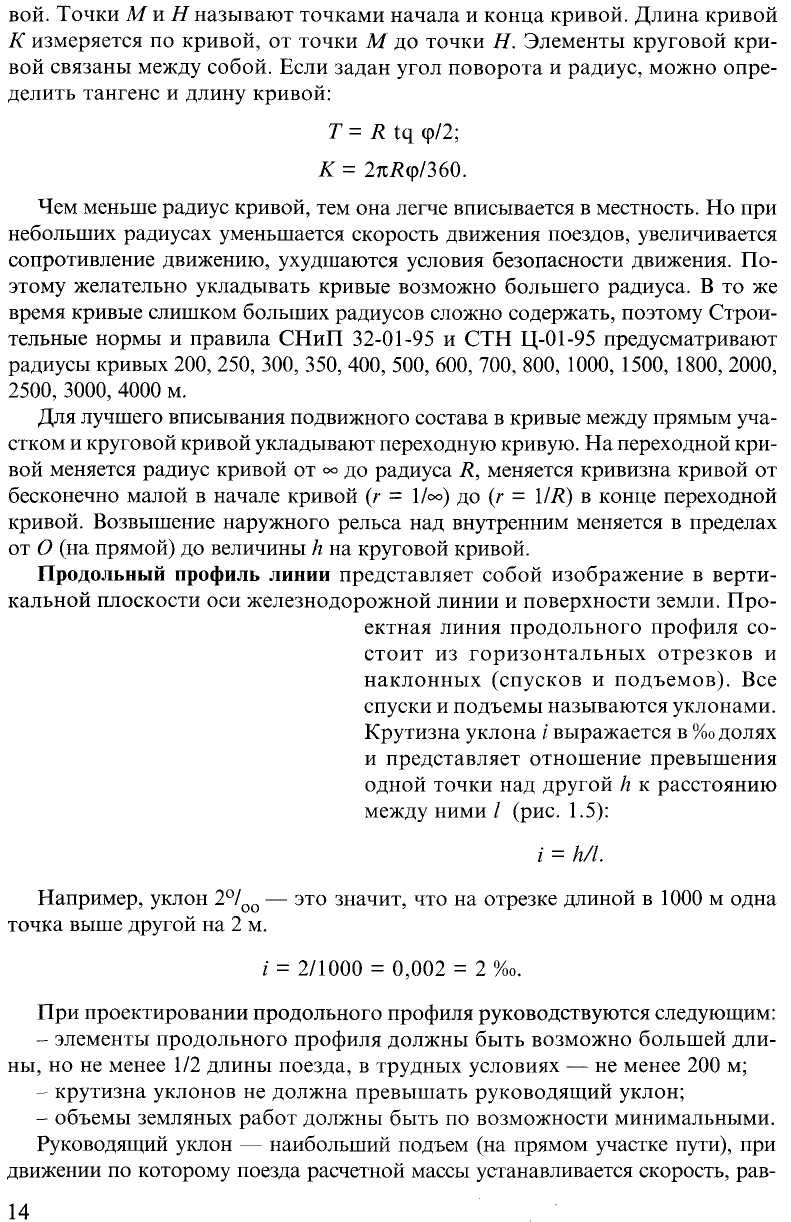

Продольный профиль представляет собой вертикальный разрез по трассе, развернутой на плоскость.
Продольный профиль характеризуется площадками и уклонами.
ПП состоит из 2х частей: верхней части ( это сетка) и нижней части ( это сам профиль)

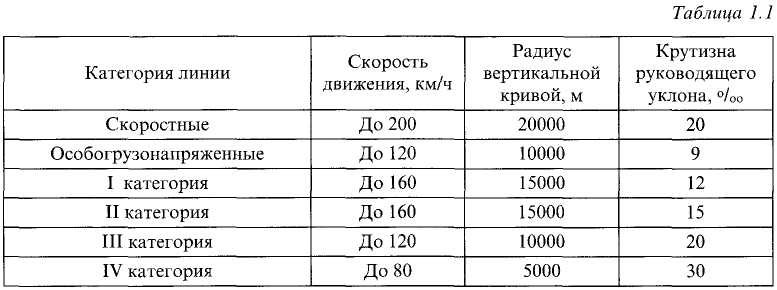

Уклон -наибольший затяжной подъем по величине которого устанавливают норму массы поезда при одиночной тяге и минимальной расчетной скорости движения.

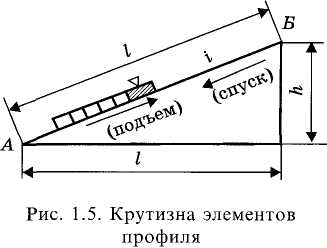

К рутизна уклона i выражается в тысячных долях и представляет отношение превышения одной точки над другой h к расстоянию между ними l .
i -крутизна уклона
H –высота уклона
L – длина уклона
Нормальный и сокращенный профили пути, их назначение и масштабы. Данные для их составления.
Нормальный ПП используют обычно для определения объёмов земляных работ, проектирования вторых путей, развития станций и др. Этот профиль имеет горизонтальный масштаб 1:10000 и вертикальный 1:1000 и состоит из профиля и сетки. На сетке ПП указывают план линии, пикетаж, отметки земли, проектные уклоны, ситуацию местности и инженерно-геологическую хар-ку. Разности между проектными отметками и отметками земли называются рабочими отметками и представляют собой глубину выемок или высоту насыпей. На профиле показывают также условными обозначениями мосты, трубы и др.иссо, оси станция и др.раздельных пунктов, оси переездов.
Сокращенный ПП составляют на основе подробного ПП для хар-ки и удобства рассмотрения основных элементов плана, профиля и всех линейных сооружений. Сокращенный профиль служит для машинистов локомотивов для их информации при ведении поездов о предстоящих подъемах и спусках. В основном сокращенный ПП в сжатом виде повторяет главнейшие данные подробного ПП и имеет горизонтальный масштаб 1:50000 и вертикальный 1:1000. На него наносят проектный профиль ЗП, план линии, километры, оси раздельных пунктов и расстояния между ними, входные и проходные сигналы, положение входных стрелок, путевых зданий, переездов и ИССО.
Назначение земляного полотна, требования к нему. Виды поперечных профилей.
Земляное полотно это инженерное сооружение из грунта, на котором размещается ВСП.
ЗП воспринимает нагрузки от подвижного состава и ВСП и передает их на основание. ЗП выравнивает земную поверхность в пределах жд трассы для придания пути необходимого плана и профиля.
Основные требование к ЗП:
- прочность — способность выдерживать нагрузку от подвижного состава (передаваемую через верхнее строение) без разрушений;
- устойчивость — неизменность своей формы и положения, как от пере даваемой нагрузки, так и от влияния природно-климатических воздействий;
- надежность и долговечность.
Для защиты земляного полотна от неблагоприятных природных воздействий предусматривается комплекс различных защитных, водоотводных и укрепительных сооружений.
Земляное полотно должно удовлетворять следующим эксплуатационным требованиям:
обеспечивать длительную эксплуатацию с минимальными отказами при пропуске современных (и перспективных) типов подвижного состава при максимальных скоростях движения поездов и расчетной грузонапряженности жд;
быть ремонтопригодным;
быть равнонадежным независимо от применяемых грунтов.
Кроме того, при проектировании земляного полотна должны учитываться вопросы максимальной сохранности ценных земель и нанесения минимального ущерба природной среде.
Поперечным профилем земляного полотна называется поперечный разрез земляного полотна вертикальной плоскостью, перпендикулярной его продольной оси.
Поперечные профили земляного полотна характеризуются шириной основной площадки, крутизной откосов, расположением водоотводных устройств, высотой насыпи и глубиной выемки.

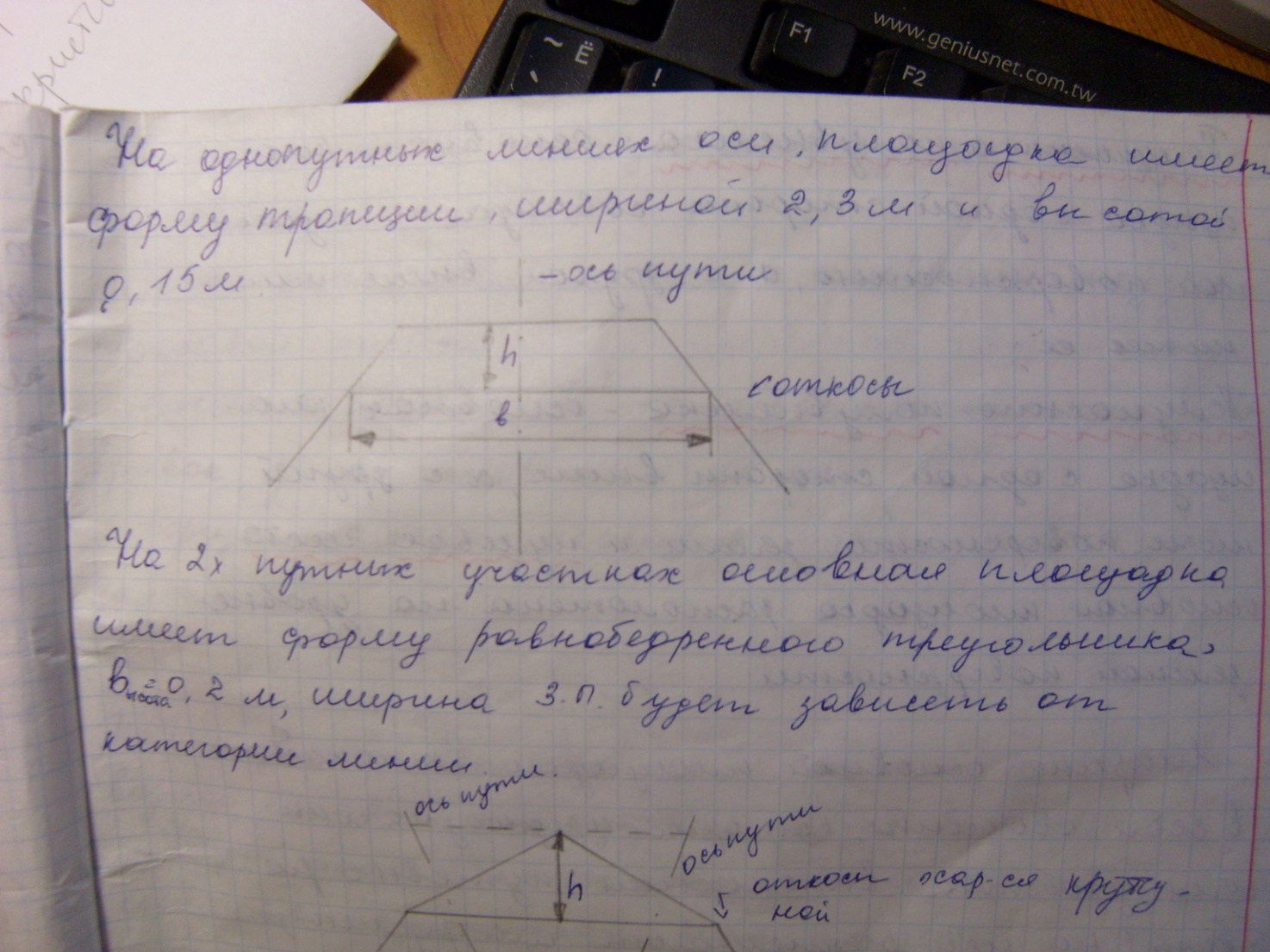

Часть поверхности земляного полотна, на которую укладывается верхнее строение пути, называется основной площадкой (рис. 1.14) Пересечение основной площадки с откосом — бровка земляного полотна. Расстояние между бровками называется шириной основной площадки. Ширина основной площадки принимается по нормам СНиП 32-01-95 и СТН Ц-01-95 Министерства путей сообщения Российской Федерации в зависимости от категории железнодорожной линии и представлена в табл. 1.3.

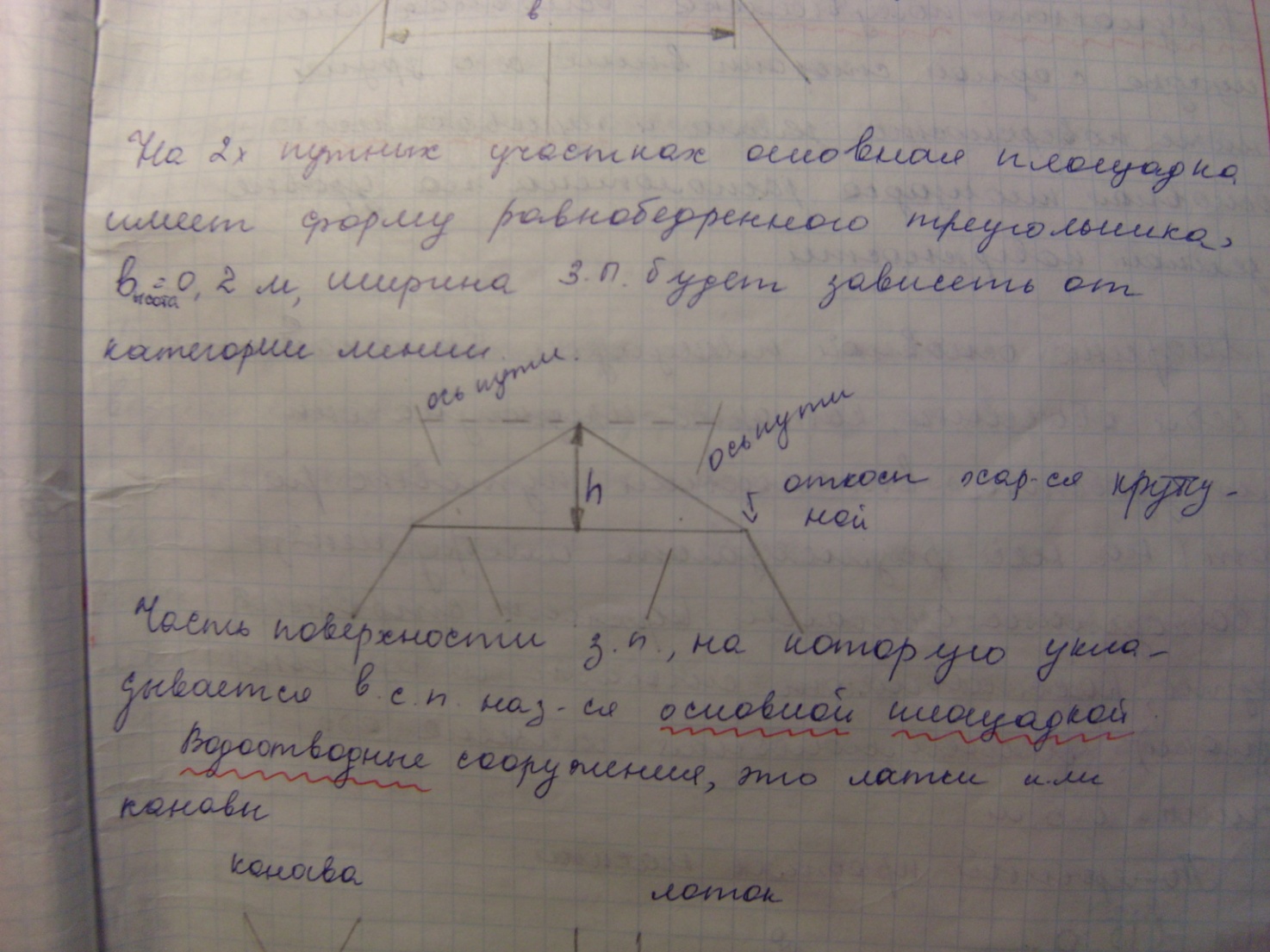

Часть поверхности ЗП, на которую укладывается ВСП называется основной площадкой.
Водоотводные сооружения, это лотки и канавы
Выемка- основная площадка ЗП ниже поверхности земли.
Насыпь- основная площадка расположенная выше земной поверхности
Полунасыпь и полувыемка – основная площадка с одной стороны совпадает с замной поверхностью, а с другой выше или ниже ее.
Полунасыпь-полувыемка -основная площадка с одной стороны выше, а с другой стороны ниже поверхности земли и нулевое место- основная площадка расположена на уровне земной поверхности.
