Методика и порядок выполнения работы.
Вычислить относительные значения аналогового видеосигнала, пропорциональные коэффициенту поглощения (1-) оригинала, усредненному по площади элементарного отсчета, принимая белого = 1, а черного = 0. Этим значениям соответствуют площади “черного”, отсекаемые контуром в зоне отсчета. Значения записать в сетке отсчетов анализа.
Вычислить относительные площади растровых точек с учетом заданных значений уровней “белого” и “черного” на оттиске как S=(1-)Sч+Sб. Значения записать в сетке отсчетов.
Провести нелинейное квантование полученных значений по 64 уровням по прилагаемой таблице. Значения записать в сетке отсчетов. Пример представления значений, вычисленных по п.п.1 - 3, в сетке отсчетов представлен на рис. 2.
|
|

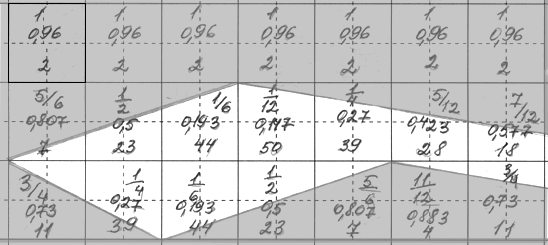

Рисунок 2 – Пример представление значениий оптического параметра оригинала в сетке отсчетов электрооптического анализа
Преобразовать значения, полученные в пункте 3., в шестиразрядный двоичный код.
Создание алфавита растровых точек (представить пространственный период растровой функции весовыми значениями элементов синтеза в матрице заданного размера).
П роиллюстрировать созданный алфавит графемами точек/пробелов для заданных относительных площадей. Пример представлен на рис. 3.
Рисунок 3 – Распределение весовых значений субъэлементов в одном периоде растровой функции для круглого растра с эллиптичностью (а) и графемы печатных элементов, имеющих относительную площадь 25% (b), 50% (c) и 75% (d).
Построить модель растрового изображения для заданного теста по полученным значениям видеоотсчетов и растровому алфавиту. Пример представлен на рис. 4.
Рисунок 4 – Модель растрового изображения фрагмента тестового оригинала
Проиллюстрировать тест своего задания на компьютере в программе имитационного моделирования репродукционного процесса DIALCOR.
Провести растрирование полутоновой ступенчатой серой шкалы с использованием полученного растра в программе Adobe Photoshop CS, оценить репродукционные возможности растровой структуры в отношении тоновоспроизведения. Внести изменения в пороговую функцию с целью обеспечения линейности тонопередачи в отношении светлот воспроизводимого изображения.
Содержание отчета.
Таблица отчетов со значениями, которые вычислялись в п.п. 1, 2, 3.
Несколько значений, представленных шестиразрядным двоичным числом.
Алфавит растровых точек.
Графемы печатных/пробельных элементов заданных относительных площадей (25%, 50% и 75% для растровых точек без эллиптичности, 40%, 60% и 80% для точек с эллиптичностью, 25%, 50%, 75% и 90% для нерегулярного растра).
Модель растрового изображения для данного теста по полученным значениям видеоотсчетов и растровому алфавиту.
Заключение по результатам работы (репродукционные возможности и недостатки растровой структуры).
Литература
Теоретические основы электрической передачи изображений под редакцией А. В. Таранцова, — М.: Сов. радио, 1962.
Кузнецов Ю. В., Узилевский В. А. Электронное растрирование в полиграфии — М., Книга, 1978.
Телицин А. М., Касьянова 3. К. Автоматизированные системы переработки иллюстративной информации. Конспекты лекций. М.: МПИ, 1986.
Патентная публикация МПИ и ЛЗПМ в ФРГ — DE 4037319/А1, в Великобритании — GB 2249910, в Японии — JP 4-207265, 1992.
