1.3 Размеры деталей.

Размеры напрямую определяют многие технические характеристики изделия. Например, размеры кузова автомобиля определяют производительность перевозок, размеры цилиндров автомобиля (емкость двигателя) определяют его мощность; размеры балки определяют несущую способность строительной конструкции (моста, фермы подъемного крана) и т.д.

1.4 Точность размеров и формы поверхностей деталей .

Номинальным размером называется размер, определяемый исходя из функционального назначения изделия. Номинальные размеры, с целью унификации оснастки и измерительных средств, должны выбираться из ряда нормальных линейных размеров, в соответствии со стандартом.

Разность между максимальным и минимальным допустимыми размерами детали называется полем допуска.

Расположение полей допусков относительно номинального размера должно выбираться в соответствии со стандартом и обозначается соответствующей латинской буквой.

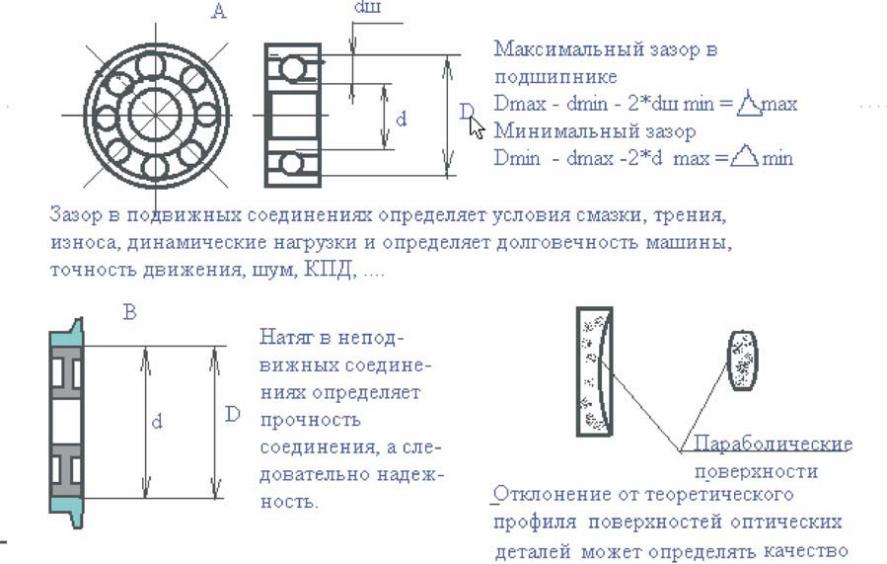

Рис.1.3

Величина же поля допуска зависит от номинального размера и квалитета точности, которые в соответствии со стандартом обозначаются цифрой:

Рис.1.4

Точность изготовления во многом определяет качество (технические характеристики) изделия. Так, точность формы считывающей головки видеомагнитофона определяет качество изображения, точность деталей подшипника качения определяет его долговечность, КПД машины, ее ресурс, шум.

1.5 Качество поверхности

Конечно, поверхность может иметь множество физических характеристик, таких как цвет, химическая активность, шероховатость и т.д. Наибольшее же значение для функционирования деталей машин имеет шероховатость поверхности.

В зависимости от метода измерения шероховатость определяется средней высотой микронеровностей Ra, либо высотой неровностей по 10 точкам Rz. (рис.1.5).

Рис.1.5

Технология, как наука, рассматривает способы воздействия на сырье, материалы и полуфабрикаты соответствующими орудиями производства.

Производственный процесс - совокупность действий по превращению сырья, материалов в полезную для человека продукцию.

Технологический процесс - часть производственного процесса непосредственно связанная с изменением свойств сырья и материалов и их определением (контроль).

Технологическая операция - это часть технологического процесса, производимая непрерывно на одном рабочем месте.

Операция обычно осуществляется при воздействии на обрабатываемое изделие тем или иным методом обработки, использующим известные физические, химические, биологические явления.

Методы обработки - это структурные элементы технологического процесса, объединение которых в определенную последовательность позволяет достичь требуемых параметров изделия при минимизации затрат на производство.

Поэтому каждый метод нужно характеризовать его технологическими возможностями - получаемыми свойствами материалов, возможностями формообразования, достижимыми размерами, точностью и шероховатостью поверхностей изделий.

Для минимизации затрат при реализации метода необходимо знание об управляющих параметрах процесса, возможностях его регулирования, о материальных, энергетических и информационных потоках при его реализации.

Технология важнейших отраслей промышленности рассматривает основные методы обработки, используемые в производстве машин, аппаратов, приборов, т.е. той техники с помощью которой человек преобразует природу.
