05. Процессы в сложных электрических цепях, цепи с распределенными параметрами
05.17. Основные понятия и классификация четырехполюсников, электрических фильтров.
Задание {{202}}
Частота среза Wс фильтра, изображенного на рисунке, определяется по формуле
Задание {{203}}
Если на выходе пассивного четырёхполюсника ток i(t)=5 А, а приложенное напряжение u(t)=220+220 sin(ωt) В, то ваттметр покажет
1100 Вт
Задание {{204}}
Если параметры результирующего четырёхполюсника определяются по формуле , то два четырёхполюсника соединены
каскадно
Задание {{205}}
Схема активного четырехполюсника изображена на рисунке
Задание {{206}}
Схемы пассивных четырехполюсников изображены на рисунках
б и г
Задание {{207}}
Изображенный на рисунке фильтр является
высокочастотным
Задание {{208}} Изображенный на рисунке фильтр является
заграждающим

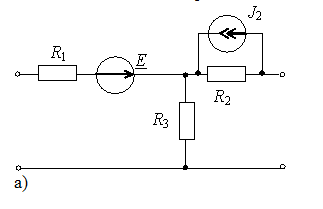

Задание {{209}} Схема активного четырехполюсника изображена на рисунках
а и в
Задание {{210}}
Параметры фильтров типа удовлетворяют соотношению
Z1 Z2=k2
Задание {{211}}
Для параметров симметричного четырехполюсника выполняется соотношение
Задание {{212}}
Соотношение между коэффициентами =1 выполняется для ________ четырехполюсников
линейных пассивных
Задание {{213}}

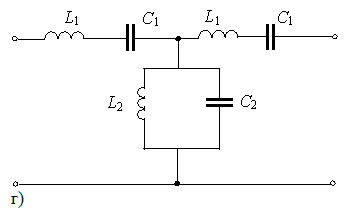

Схемы симметричных четырехполюсников изображены на рисунках а) б) в) г)
в и г
Задание {{214}}
Если у четырехполюсника при перемене местами входных и выходных зажимов не меняются входные и выходные токи и напряжения, то этот четырехполюсник является
симметричным
Задание {{215}}
Если для A-параметров четырехполюсника выполняется соотношение A=D, то этот четырехполюсник является
Симметричным
05.18. Уравнения и режимы работы четырехполюсников.
Задание {{216}} Для четырехполюсника с известным уравнением в А-форме
нагруженного сопротивление Z=-j500 Ом при токе I2=0,2 A,
комплексное значение напряжения U1 равно
-j80 B
Задание {{217}}
Если коэффициент фазы β цепного соединения двух одинаковых
четырехполюсников равен 3 рад, то коэффициент фазы одного
четырёхполюсника равен
1,5 рад
Задание {{218}}
Для линейных четырехполюсников уравнения в -форме позволяют выразить
U1 и U2 через I1 и I2
Задание {{219}}
Для четырехполюсника с известными уравнениями в Y – форме
нагруженного сопротивлением =40 Ом при напряжении =20 В, комплексное значение напряжения равно
- j50 В
Задание {{220}}
Для четырехполюсника с известными уравнениями в – форме
и входным напряжением =200 B в режиме короткого замыкания на выходе ток равен
1-j A
Задание {{221}}
Для четырехполюсника с известными уравнениями в – форме ; и входным напряжением В, в режиме короткого замыкания на выходе ток равен
А
Задание {{222}}
Для четырехполюсника с известными уравнениями в – форме,нагруженного сопротивлением Ом при токе А, комплексное значение напряжения равно
В
Задание {{223}} Соотношение параметров =1 выполняется
Только для симметричного четырехполюсника
Задание {{224}}
Для симметричного четырехполюсника с известными сопротивлениями холостого хода Z10=100 Ом и короткого замыкания Z2k=j400 Ом характеристическое сопротивление Z1c равно
200еj45 Ом
Задание {{225}}
Для линейных четырехполюсников уравнения в -форме позволяют выразить
I1 и I2 через U1 и U2
Задание {{226}}
Для линейных четырехполюсников уравнения в -форме позволяют выразить
U1 и I2 через I1 и U2
Задание {{227}}
Для линейных четырехполюсников уравнения в -форме позволяют выразить
I1 и U2 через U1 и I2
Задание {{228}}
Для четырехполюсника с известными уравнениями в Z-форме
сопротивление холостого хода равно
200 Ом
