01. Основные понятия и законы электрических и магнитных величин
01.01. Физические основы теории электрических и магнитных цепей.
Задание {{1}}
Из представленных значений величиной мощности является
20 МВт
Задание {{2}}
Величина магнитной индукции В используется при описании
магнитного поля
Задание {{3}}
На рисунке изображена вольт-амперная характеристика
выпрямительного диода
Задание {{4}}
Напряжённость электрического поля Е измеряется
В/м
Задание {{5}}
Если скорость изменения напряжения на обкладках конденсатораduc/dt=500 В/с, то ток через конденсатор ic равен
2 А
Задание {{6}}
Единицей измерения проводимости электрической ветви является
Сименс
Задание {{7}}
Единицей измерения абсолютной диэлектрической проницаемостью среды является
Ф/м
Задание {{8}}
Электрическое сопротивление постоянному току является___________ величиной
скалярной
Задание {{9}}
Из представленных величин электрическое поле характеризуют
E, D
Задание {{10}}
Свойства емкостного элемента описываются с помощью ______ характеристики
кулон-вольтной
Задание {{11}}
Напряжённость магнитного поля связана с индукцией магнитного поля соотношением
Задание {{12}}
Ток электрического смещения преобладает в
диэлектриках
Задание {{13}}
ВАХ стабилитрона является
несимметричной
Задание {{14}}
При пробое диэлектрика он
становится проводником
Задание {{15}}
Из представленных величин магнитное поле характеризуют
H, B
Задание {{16}}
Величина мощности, выделяющаяся в нагрузочном сопротивлении при протекании тока, определяется по закону
Ома
Задание {{17}}
Линейной электрической цепью называется цепь, у которой
электрические напряжения и электрические токи связаны друг с другом линейными зависимостями
Задание {{18}}
Графическое изображение электрической цепи, содержащее условные обозначения ее элементов, показывающее соединения этих элементов называется
схемой электрической цепи
Задание {{19}}
Закон Ома графически выражается в виде
прямой, проходящей через начало координат
Задание {{20}}
Мощность, выделяемая на активном сопротивлении, определяется по формуле
Задание {{21}}
На параллельных участках электрической цепи
одно и тоже напряжение
Задание {{22}}
На последовательных участках электрической цепи
один и тот же ток
Задание {{23}}
Часть электрической цепи, рассматриваемая по отношению к двум парам ее выводов, называется
четырехполюсником
01.02. Элементы линейных электрических цепей.
Задание {{24}}
Если при неизменном напряжении сопротивление участка цепи уменьшить в 3 раза, то при этом ток на участке цепи
увеличится в 3 раза
Задание {{25}}
Если пять резисторов с сопротивлениями R1=100 Ом, R2=10 Ом, R3=20 Ом, R4=500 Ом, R5=100 Ом соединены параллельно то ток будет
наибольшим в резисторе с сопротивлением R2
Задание {{26}}
Параметры J и G0 эквивалентного источника тока составят соответственно
4 А; 0,2 См
Задание {{27}}
Если pV1=30 B, pV2=40 B, то показания третьего вольтметра pV3 равно
70 В
Задание {{28}}
Если показание вольтметра pV составляет 40 В, то амперметр pA при этом будет показывать…
2 А
Задание {{29}}
Эквивалентное сопротивление цепи относительно источника ЭДС составит
3R
Задание {{30}}
Выражение для мощности P, выделяющейся в нагрузке с сопротивлением R, имеет вид
Задание {{31}}
В конденсаторе
происходит накопление энергии электрического поля
Задание {{32}}
В катушке индуктивности
происходит накопление энергии магнитного поля

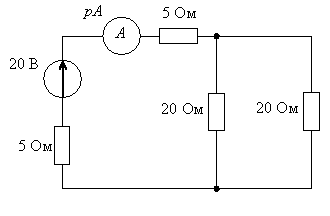

Задание {{33}}
Показание амперметра pA составит
1 А
Задание {{34}}
Идеальный источник напряжения - это источник электрической энергии,
напряжение на выводах которого не зависит от тока в нем
Задание {{35}}
Реальный источник электрического тока – это источник электрической энергии,
характеризующийся электрическим током в нем и внутренней проводимостью
Задание {{36}}
Если сопротивления резисторов R1=6 Ом, R2= 9 Ом, а ЭДС источника E=30 В, то показания приборов равны …
0 А;30 В
Задание {{37}}
Эквивалентное сопротивление цепи , состоящей из n – звеньев, равно
2R
Задание {{38}}
Эквивалентное сопротивление цепи равно
2R
Задание {{39}}
Вольт-амперная характеристика реального источника ЭДС отмечена цифрой
1
Задание {{40}}
Точка пересечения внешней характеристики источника с осью тока соответствует режиму
короткого замыкания
Задание {{41}}
Эквивалентное сопротивление цепи относительно источника ЭДС составит…
4R
Задание {{42}}
При заданной вольт-амперной характеристике приемника его сопротивление при токе 3 А составит
10 Ом
Задание {{43}}
Двухполюсником называется часть электрической цепи
с двумя выделенными выводами
Задание {{44}}
Свойства резистивного элемента описываются с помощью ______ характеристики
вольт-амперной
Задание {{45}}
Источники ЭДС работают в следующих режимах
– генератор, а – потребитель
Задание {{46}}
Уравнение баланса мощностей представлено выражением
Задание {{47}}
Для приведенной матрицы соединений максимальное число ветвей присоединенных к одному узлу составляет
3
Задание {{48}}
Для представленной цепи R = 20 Ом, J = 2 А, E = 40 В. При замене участка цепи между узлами a и b на одну эквивалентную ветвь, ток равен
0 А
Задание {{49}}
Для вычисления проводимости при эквивалентном переходе от схемы звезды сопротивлений к схеме треугольника сопротивлений справедлива формула…
Задание {{50}}
Если напряжение, приложенное к обкладкам плоского конденсатора, увеличить в 2 раза, то его емкость
не изменится;
Задание {{51}}
Эквивалентное сопротивление цепи RЭК равно
4/3R
Задание {{52}}
Эквивалентное сопротивление цепи RЭК равно
2/3R
