02.06. Метод контурных токов, метод узловых потенциалов.
Задание {{87}}
Собственное сопротивлении второго контура равно
R1+ R2 + R3
Задание {{88}}
Собственное сопротивлении первого контура равно
R4+ R5 + R3
Задание {{89}}
Общая проводимость для второго и третьего узла равна
1/R2
Задание {{90}}
Общее сопротивление первого и третьего контура равно
R5
Задание {{91}}
Общая проводимость для первого и третьего узла равна
1/ R3
Задание {{92}}
Собственная проводимость четвертого узла равна
1/R1+1/ R2 +1/R6
Задание {{93}}
Для представленной цепи общее сопротивление для второго и первого контура R12 равно
R4
Задание {{94}}
Для представленной цепи собственное сопротивление первого контура R11 равно
R2+ R4 + R5
Задание {{95}}
Если контурный ток I11=4 A, ЭДС источника E = 20 В, а сопротивление резистора R = 5 Ом, то ток источника тока J равен
4
Задание {{96}}
Для представленной цепи собственная проводимость первого узла вычисляется по формуле
3/R
Задание {{97}}
Если ток источника тока J = 5 А, ЭДС источника E = 12 В, а сопротивление резистора R = 4 Ом, то контурный ток равен
4 А
Задание {{98}}
Для представленной цепи собственное сопротивление третьего контура R33 вычисляется по формуле
R2+ R5 + R6
02.07. Метод эквивалентного генератора.
Задание {{99}}
Если ЭДС источников Е1 =40 В , Е3=20 В , Е4= 60 В, то напряжение холостого хода Uxx эквивалентного генератора равно
0
Задание {{100}}
При определении сопротивления эквивалентного генератора участки ветви, содержащие идеальный источник ЭДС следует
закоротить
Задание {{101}} При расчете цепи по методу эквивалентного генератора для напряжения справедливо выражение
Задание {{102}} Если сопротивление резистора Ом, Ом, Ом, то сопротивление эквивалентного генератора относительно зажимов A-B составит
50 Ом
Задание {{103}} Напряжение холостого хода составит
0,5 В
Задание {{105}}
При определении сопротивления эквивалентного генератора участки ветви, содержащие идеальный источник тока следует
разомкнуть

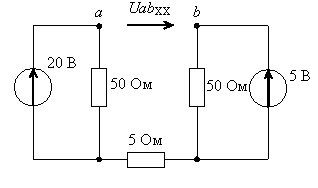

Задание {{106}} Напряжение холостого хода эквивалентного генератора UabХХ равно
15 В;
Задание {{107}}
Если сопротивления резисторов R = 20 Ом, то сопротивление эквивалентного генератора относительно зажимов 1-2 составит
20 Ом
Задание {{108}}
Если сопротивления резисторов R = 20 Ом, то сопротивление эквивалентного генератора относительно зажимов 1-2 составит
20 Ом
Задание {{250}} При расчете по методу эквивалентного генератора для определения справедливо следующее выражение
Задание {{251}} При расчете по методу эквивалентного генератора для определения сопротивления эквивалентного генератора справедливо следующее выражение
R2+R1R3/( R1+R3)
02.08. Методы анализа нелинейных цепей постоянного тока.
Задание {{109}} Графический способ расчёта нелинейных цепей методом построения результирующей ВАХ применяется
для последовательно и параллельно соединённых элементов
Задание {{110}} Вольтамперные характеристики нелинейных элементов заменяют ломаной, состоящей из отрезков прямых при расчете
методом кусочно-линейной аппроксимации
Задание {{111}} При заданном соединении нелинейных элементов верно следующее выражение
Задание {{112}}
При последовательном соединении двух одинаковых ламп накаливания, ВАХ которых обозначена 1, суммарной ВАХ будет являться кривая
2.
Задание {{113}} Диод с идеальной ВАХ параллельно соединен с линейным резистивным элементом. Суммарной ВАХ является характеристика
Задание {{114}} При параллельном соединении двух одинаковых ламп накаливания, ВАХ которых обозначена 1, суммарной ВАХ будет являться кривая
3;
