18) Присоединение теплопроводов к отопительным приборам.
Может быть с одной стороны – одностороннее
С противоположных сторон – разностороннее
При разностороннем К выше, но конструктивно проще одностороннее.
- В однотрубных системах присоединение:
1) Проточный приборный узел. Применяется, если нет необходимости индивидуального регулирования.
2) Узел с осевым замыкающим участком и краном (регулируемым проходным) - крп
3) Со смещённым замыкающим участком и с крп.
4) а) С 3х ходовым краном и осевым замыкающим участком б)-||- со смещённым замыкающим участком.
В горизонтальных системах соединение приборов на сцепке и без сцепки:
Направление и скорость движения теплоносителя в вертикальном приборе отражается на его теплопередаче и движение снизу вверх характеризуется наименьшей теплопередачей.
19) Коэффициент теплопередачи отопительного прибора
К [Вт/ м2*0С]
Устанавливается для отопительных приборов экспериментально, тк на его величину влияет много факторов учесть которые аналитически невозможно.
Факторы влияющие на коэффициент теплопроводности:
1) Δt – температурные напор
2) G – расход теплоносителя (кг/ч)
3) W – скорость теплоносителя (м/с)
4) Режим движения теплоносителя в приборе (ламинарный, турбулентный)
5) Условия теплообмена на внутренней поверхности прибора
6) Vв – скорость движения воздуха в помещении
7) Условия теплообмена на наружной поверхности прибора
8) Рат – значение атмосферного давления
9) Окраска прибора
10) Способ установки прибора
11) Вид присоединения к стояку
12) Качество обработки поверхности прибора
13) Загрязнённость прибора
Экспериментальные формулы для определения К:
пар K=m*Δtнn ; Δtн=Δtнас-tв
вода К=mΔtсрn Gp ; Δtср= tвх+tвых/2 - tв
tнас – температура насыщенного пара
tвх – tвых / 2 – средняя температура воды в приборе, температура теплоносителя.
m,n,p – экспериментальные показатели
G – относительный расход теплоносителя (отношение действительного расхода воды, в конкретном случае к номинальному расходу) Gном=360 кг/ч
20) Устройство и принцип действия систем водяного отопления с естественной циркуляцией + и –
1 – котёл
2 – главный стояк
3 – расширительный бак (для вмещения дополнительных объёмов воды и удаления воздуха(к-й находится в системе до её заполнения и в растворённом виде в воде))
4 – подающая магистраль
5 – отопительный прибор
6 – опускной стояк
7 – обратная магистраль
+:
1) простота
2) независимость от энергии
3) нет насосов следовательно шума и вибрации
4) долговечность 5) саморегулирование
-:
1) ограниченный радиус действия по горизонтали (до 30м)
2) повышенный расход металла на трубопроводы и их монтаж
3) повышенная опасность замерзания трубопроводов, проложенных в неотапливаемых помещениях
21) Определение величины естественного циркуляционного давления.
-
Естественное циркуляционное – то давление, то давление при котором движется теплоноситель.
- предположим что: Источник и т/п – воды изолированы от теплопотерь так, что вода охлаждается только в отопительном приборе.

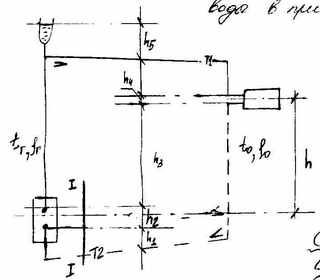

В сечении 1-1 определим разность давлений от столбов воды с правой и с левой стороны.
СПРАВА:
Рпр=g(h1ρ0+h2ρ0+h3ρ0+h4*ρг+ρ0 / 2 + h5ρг) – давление столба воды
СЛЕВА:
Pлев= g(h1ρ0+h2* ρг+ρ0 / 2 + h3ρг + h4ρг + h5ρг) – давление столба воды
ΔPe=pпр- pлев
ΔPe=g(h1ρ0+h2ρ0+h3ρ0+h4*ρг+ρ0 / 2 + h5ρг - h1ρ0 - h2* ρг+ρ0 / 2 - h3ρг - h4ρг - h5ρг)
h=h2/2 + h3 + h4 / 2
ΔPe=gh(ρ0 - ρг) – давление возникающее в результате разности плотностей.
Зависит: от h – высоты от центра нагрева до центра охлаждения, и от разности температур.
- На самом деле охлаждение воды в системе происходит не только в отопительном приборе, а непрерывно в трубах, по мере удаления от котла. Т.е. постепенное охлаждение в ТПдах сочетается с резким охлаждением в отопительных приборах.
- Поэтому, общее циркуляционное естественное давление – сумма 2х величин
1-я: давление возникающее вследствие охлаждения воды в отопительных приборах (ΔРпр)
2-я: давление, возникающее вследствие охлаждения воды в трубах (ΔРтр)
ΔPe= ΔРтр+ ΔРпр
