33. Государственные геодезические сети и их классификация. Закреп-ление и обозначение на местности пунктов геодезических сетей.
ГГС
ПЛАНОВАЯ ВЫСОТНАЯ
МЕТОДЫ СОЗДАНИЯ
триангуляция геом-кое Н-ие
трилатерация тригоном-кое Н-ие
полигонометрия
их сочитания
І кл, ІІ кл, ІІІ кл, ІV кл.
ГГС І кл – основа для постр-ия сетей низких классов и использ-ие для научных исслед-ий. ГГС ІІ кл – строи-тся внутри полигона І кл в виде спло-шной сети треуг-ков. ГГС ІІІ и ІV кл – сети сгущения – строятся в виде от-дельных сетей, опир-тся на стороны сети более высокого класса. Геосети развиваются с точн-ю пред-мой к ней высокими треб-иями как в настоящем , так и в будущем, если возн-ет необх-ть в доп-ых пунктах сеть можно сгус-тить без её переделок. ГГС сети сгу-щения закр-тся на мест-ти так, что бы на долгие годы была обеспечена их сохр-сть, постоян-ть полож-ия и быс-трота нах-ния. Геодпункты закр-ны на мест-ти спец-ыми подзем-ми знаками – центрами, обозн-щими полож-ие этого пункта на мест-ти. Для обесп-ия взаимной видимости между геодпунк-тами на мест-ти уст-тся наружние ге-одзнаки в виде дерев-ых и метких пирамид.
34. Теодолитные ходы (тх) и их виды. Закрепление точек теодолитного хода. Условные линейные измерения.
ТХ созд-тся м-дом полигонометрии.
Виды ТХ:
! 1.Замкнутый
2.Разомкн-ый ход
(см лаб журнал)
Полевые работы: рекогносцировка (разведка) – изуч-ие мест-ти с целью выбора полож-ия вершин ТХ и при-вязки к геодсети. При этом руков-тся след-им: 1. все точки ТХ должны равн-но покр-ть весь уч-к съёмки; 2. длина ТХ не должна превышать доп-мых знач-ий ( застр-ая (незастр-ая) тер-ия: М1:1000-1,2 (1,8) км, М1:500 - 0,8 (1,2) км); 3. длина сторон ТХ: мах - 350 м, мин застр-ая (незастр-ая) тер-ия - 20 (40) м; 4. между смежными точками ТХ должна быть прямая ви-димость (для изм-ия сторон и углов); 5. точки ТХ начин-ся в местах, где отс-ет транспорт и обесп-тся их сохр-сть. Укр-тся врем-ыми знаками. Кажд т-ка привяз-ся к м-тным предм.
35. Плановая привязка съёмочных сетей. Прямая и обратная геодезические засечки.
прямая гзадача обратная гзадача
ЗАСЕЧКИ
!
Привязка ТХ к стенным геодзакам:
!
d1 и d2 – изм-ия на мест-ти; φ - изм-ия Т-том. βh = 1800 – (φ + γ)
sin γ = (sin φ*d1)/ d3; αN-І = αNM-1800+βh
36. Понятие о gps. Использование gps-измерений при обнаружении дефектнов участков газопроводов.
Глобальная система позиционирования (определение координат), GPS (Global Positioning System) - навигационная система, позв-щая с высокой точн-ю опр-ть простр-ное положение точек с помощью засечек с искусственных спутников Земли (ИСЗ). Для GPS не требуется взаимной видимости между Г-ими пунктами, работа может вып-ся при любой погоде. Система GPS сос-тоит из трех блоков: космический, кон-троля и управления, блок польз-лей (приемники спутниковых сигналов).
Современный космический блок GPS состоит из 24 спутников, из которых 21 - действующий и три резервных. Они нах-ся на шести круговых орби-тах, расп-ных на расст-ии 26560 км от центра масс Земли. Орбиты разверну-ты относ-льно друг друга в экват-ной пл-ти Земли на 60°, имеют наклон 55° и период обращения вокруг Земли 12 часов. Данная конфигурация обесп-ет круглос-ую видимость необх-ого числа ИСЗ с любой точки пов-ти Земли. На-земный блок системы GPS вкл-ет гл-ую станцию и пять станций слежения, расп-ных вдоль экватора. Станции сле-жения расстояния до спутников и передают инф-цию на гл-ую станцию контроля. На последней обраб-ют всю пост-щую инф-цию, выч-ют и прогноз-ют эфемериды спутников т.е. набор к-т, кот-е опр-ют положение спутников в разные моменты времени. Г-кие при-емники вып-тся швейцарской фирмой Wild (ныне Leika). Аппаратура GPS Wild System-200 компактна, имеет неб-ую массу и малое энергопотребление. Переноску станции и работу на ней в полевых усл-ях может осущ-ть один оператор. В комплект аппаратуры входят две и более станции. Каждая станция состоит из приемника, процес-сора для обработки данных с програм-мным обеспечением и контрольно-индикаторного блока.

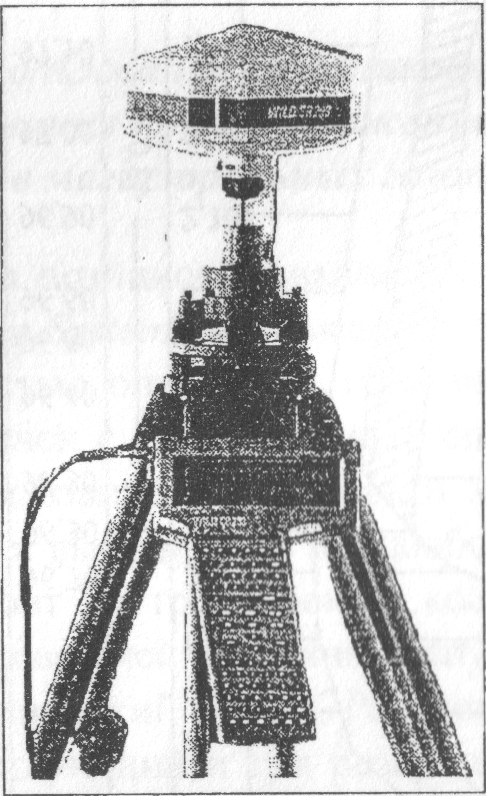

Рис. 1.5. Спутниковая аппаратура GPS Wild System-200
Приемник портативный двухчастот-ный с вмонтир-ой в него антенной, позв-щей отслеживать одновременно до девяти спутников. Он измеряет дальности и скорости изменения дальностей ДО спутников, кот-е нахо-ся в поле зрения. Объединяя рез-ты одноврем-ых набл-ий за неск-ми спут-никами (необх-мо четыре расстояния до спутников), наземный процессор решает обратную простр-ную линей-ную засечку и таким образом опр-ются к-ты точки установки приемника. Эк-сплуатация спутников и все выч-ия осущ-тся в международной Г-ой систе-ме (WGS-M). В этой системе начало к-т распол-о в центре масс Земли, ось Х0 лежит в пл-ти экватора, ось Z0 напр-на вдоль оси вращения Земли, ось У0 до-полняет прямоуг-ую систему к-т до полной (правой) системы. Точн-ть вза-имного положения пунктов (прираще-ний к-т), опр-ого с п-щью GPS-прием-ников в дифф-ном режиме 0,005-0,010 м, точ-ть превышений сост-ет 3 - 9 мм.
Для опр-ия приращений к-т точек изм-ия вып-тся статическим или кинемати-ческим методами. При статическом м-де с двумя или более приемн-ми сигна-лов GPS один из приемн-в всегда расп-тся в точке с известными к-тами, дру-гой приемник или приемники - на точ-ке или точках, к-ты кот-ых опр-тся. Приемники получают сигналы от од-них и тех же спутников в одно и то же время. Для опр-ия трехмерного полож-ия точки должны набл-ся, как мин, че-тыре спутника с хор-ей геометрией их распол-ия относ-но Земли. Кинемати-ческий м-д также требует использ-ия, как мин, двух приемн-ов и измерения синхронных данных. Преимущество этого м-да состоит в том, что он поз-воляет одному или двум приемникам передвигаться во время съемки. Сбор данных после нач-ной стадии съемки занимает 1-2 мин для каждой опр-мой точки. Система GPS нашла шир-е при-менение при вып-ии инж-геод-работ. С помощью GРS-измерений можно соз-дать планово-высотное обоснование топограф-их съемок. При использ-нии кинем-ского м-да оперативно опр-тся плановое положение элементов соор-ия и проверяется его верт-сть. В част-ности, кинем-кий метод СРS-измере-ний исп-тся при обнаружении дефект-ных участков магистральных газопро-водов. По тер-ии РБ проходит много газопроводов. За время экспл-ии они подвергаются коррозии, имеются де-фекты сварки стыков и мех-ие повре-ждения подземных прокладок, метал-кие трубы истираются газопродукта-ми. По этому необх-ма постоянная проверка сост-ия газопроводов в тече-ние их длит-ой экспл-ии. Для этой це-ли в трубу вставляется поршень-дефе-ктоскоп (рис. 1.6), снабженный мини-ЭВМ, кот-ый дв-тся под давл-ем газа со ср-ей скор-ю 4-5 м/сек. Магниты поршня намаг-нич-т трубу, его датчики воспр-ют ма-гниитное поле и передают инф-цию о дефектных участках обследуе-мой трубы на компьютер, где она фи-ксирует-ся на дискете. Поршень мо-жет двигаться от одного ГРП до дру-гого на рас-ии до 100 км за 10-12 ча-сов. На образующей трубы через 2 км уст-ны мар-керы, кот-ые воспр-ся ди-агностическим устр-вом и фиксир-ся на ЭВМ. Выч-тся рас-ния от повр-ных участков трубы до бл-ших маркеров. Поскольку маркеры уст-ны рядом с опознавательными столбами, роль GPS на данном этапе закл-тся в опр-нии их к-т, необх-ых для восстановле-ния опознавательных знаков по трассе в случае их уничтожения.
Рис. 1.6. Поршень-дефектоскоп для обнаружения дефектных участков газопроводов
После прохождения дефектоскопом участка газопровода, дискета с полу-ченной инф-цией вставл-тся в ПВЭМ, кот-ая по рез-там обр-ки данных вы-дает распечатку обнар-ных аномалий и рас-ния до них от бл-ших маркеров.
