Приложение d
(справочное)
Длины элементов при продольном изгибе в мостах и допуски на дефекты геометрического характера
D.1 Общие положения
(1) В данном приложении приведены коэффициенты длины продольного изгиба , которые могут применяться при проектировании сжатых элементов мостов в формуле:
. (D.1)
(2) В данном приложении также приведены инструкции по использованию отклонений в анализе второго порядка, см. 5.3.2 EN 1993-1-1.
(3) Отклонения можно определить с учетом соответствующей формы потери устойчивости, см. 5.3.2 (10) EN 1993-1-1, или исходя из упрощенных допущений дефектов элементов, см. 5.3.2 (3) EN 1993-1-1.
D.2 Фермы
Г.2.1 Вертикальные и диагональные элементы с защемленным концом
(1) Для относительной жесткости и типа соединения могут использоваться следующие значения, если не выполнена более точная проверка:
— для изгиба в плоскости = 0,9;
— для изгиба из плоскости = 1,0.
D.2.2 Вертикальные элементы, являющиеся частью рам, см. рисунок D.1 а) или D.1 b)
(1) См. коэффициент длины продольного изгиба в таблице D.1.

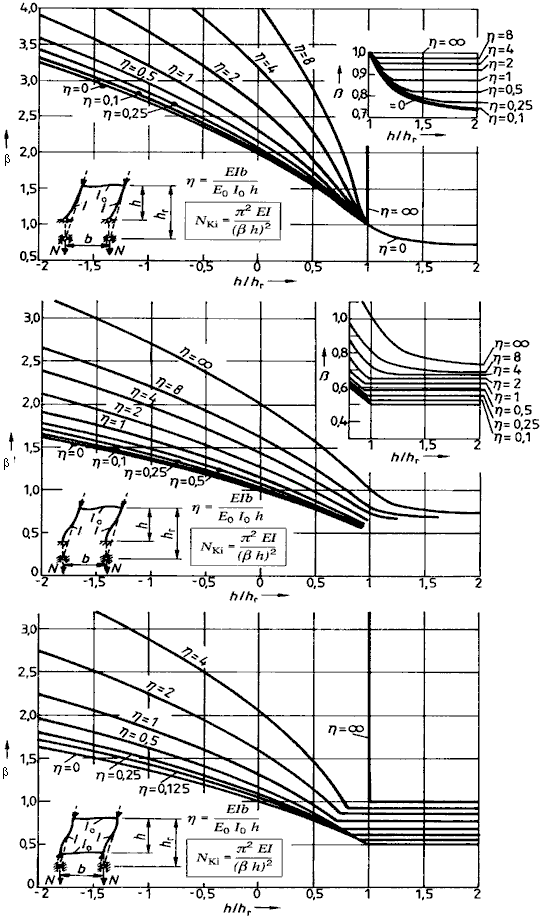

Рисунок D.1 — Вертикальные элементы, являющиеся частью рамы
D.2.3 Изгиб диагональных элементов из плоскости
(1) См. длины изгиба диагональных элементов фермы в таблице D.2.
(2) Необходимо рассчитывать жесткость и прочность соединений для обеспечения целостности диагональных элементов, как указано в таблице D.2.
Таблица D.1 — Коэффициенты длины продольного изгиба
Таблица D.2 — Длины изгиба
|
1 |
2 |
3 |
1 |
|
но |
|
2 |
|
но |
но |
3 |
|
Элементы, постоянно работающие на сжатие
|
Шарнирные элементы, работающие на сжатие
если
|
4 |
|
но |
|
5 |
|
если или если |
|
6 |
|
но |
|
(3) Для диагональных элементов с упругой опорой в середине пролета см. рисунок D.2 и формулу (D.2):
, (D.2)
где L — длина системы;
N — максимальное значение N1 или N2;
C — жесткость боковой опоры, но .
Рисунок D.2 — Диагональ с упругой опорой в середине пролета
D.2.4 Сжатые пояса мостов без верхних горизонтальных связей
(1) Сжатые пояса мостов моделируются как колонны с боковыми опорами
(2) Жесткость боковых опор определяется по таблице D.3.
Таблица D.3 — Жесткость боковых опор Cd ферм без стоек
|
1 |
2 |
1 |
Пример моста со сквозными фермами и стойками |
|
1а |
Моделирование |
|
2 |
Пример моста со сквозными фермами без стоек |
Рама с П-образной поперечиной в мостах со сквозными фермами без стоек |
Окончание таблицы D.3
|
1 |
2 |
2а |
Моделирование
|
* торсионный шарнир Моделирование: нижний пояс рамы с П-образной поперечиной, изгибная жесткость только Il, смежные нижние пояса с жесткостью при кручении IT |
2b |
Жесткость пружины |
|
2с |
Длины dl, dr, a, b, u и bq могут быть уменьшены в случае жестких концов. ul и ur могут быть уменьшены в случае жесткости при кручении конца. EIdl, EIdr, EIu = жесткость при изгибе диагоналей и нижних поясов при изгибе из плоскости. EIql, EIqr = жесткость при изгибе поперечной балки. GITl, GITr = жесткость при кручении смежных поясов (Сен-Венан). |
D.3 Арочные мосты
D.3.1 Общие положения
(1) В D.3.1 коэффициенты длины продольного изгиба приведены для изгиба арок в плоскости и из плоскости.
(2) Критическая сила Ncr при продольном изгибе арки в плоскости выражается формулой
(D.3)
где Ncr — относится к силе, действующей на опорах;
s — половина длины арки;
EIy — жесткость при изгибе арки в плоскости;
— коэффициент длины продольного изгиба.
(3) Критическая сила Ncr при продольном изгибе свободностоящей арки из плоскости выражается формулой
(D.4)
где Ncr — относится к силе, действующей на опорах;
l — вылет арки;
EIz — жесткость при изгибании арки из плоскости;
— коэффициент длины продольного изгиба.
(4) Изгиб из плоскости арки с ветровыми связями и концевыми портальными фермами можно проконтролировать с помощью проверки устойчивости концевых портальных ферм.
D.3.2 Коэффициенты длины изгиба арок в плоскости
(1) Коэффициенты длины изгиба для арок с жесткими опорами приведены в таблице D.4.
(2) Коэффициенты длины изгиба для арок с элементами натяжения и подвесками приведены на рисунке D.4.
(3) Потерю устойчивости арки можно предотвратить при выполнении следующего условия:
, (D.5)
где А — площадь поперечного сечения;
Iy — момент инерции;
K — коэффициент.
(4) Коэффициент K см. в таблице D.5.
D.3.3 Коэффициенты длины изгиба из плоскости свободностоящих арок
(1) Коэффициенты длины изгиба из плоскости свободностоящих арок могут быть рассчитаны, как
, (D.6)
где значения приведены в таблице D.6, а — в таблице D.7.
(2) Коэффициенты длины изгиба из плоскости свободностоящих круговых арок с радиальным нагружением могут быть приняты как
, (D.7)
где r — радиус круга;
— угол секции арки 0 < < ;
.
Таблица D.4 — Коэффициенты длины изгиба для арок f/l > 0,1
Несимметричный
изгиб
Несимметричный
изгиб
1
— Симметричный
изгиб 2
— Несимметричный
изгиб
Симметричный
изгиб
Ра: параболическая форма Ке: форма цепи Kr: круглая форма
При Ра и Ке нагрузка вертикальная
Рисунок D.4 — Коэффициент длины изгиба β
Таблица D.5 — Коэффициент K
|
|
0,05 |
0,075 |
0,10 |
0,15 |
0,20 |
|
K |
35 |
23 |
17 |
10 |
8 |
|
319 |
97 |
42 |
13 |
6 |
Таблица D.6 — Значения
|
0,05 |
0,10 |
0,20 |
0,30 |
0,40 |
|
постоянное |
0,50 |
0,54 |
0,65 |
0,82 |
1,07 |
|
переменное |
0,50 |
0,52 |
0,59 |
0,71 |
0,86 |
|
Таблица D.7 — Значения
Нагружение |
|
Комментарии |
Устойчивое (настил закреплен к верхней части арки) |
1 |
q — общая нагрузка qH — часть нагрузки, передаваемая подвесками qSt — часть нагрузки, передаваемая стойками |
Через подвески |
|
|
Через стойки |
|
D.3.4 Изгиб из плоскости арок с ветровыми связями и концевыми портальными фермами
(1) Изгиб из плоскости можно проконтролировать с помощью проверки устойчивости концевых портальных ферм согласно D.2.2.
(2) Коэффициенты длины изгиба могут приниматься по таблице D.1 с учетом геометрических параметров, приведенных на рисунке D.5.
Настил моста
Рисунок D.5 — Изгиб портальных ферм арок
(3) Значение hr в таблице D.1 может быть принято как среднее значение всех длин подвесок:
.
D.3.5 Несовершенства
(1) Если соответствующие формы потери устойчивости не рассматриваются в качестве дефектов, см. 5.3.2 (10) EN 1993-1-1, можно использовать отклонения, приведенные в таблице D.8, для изгиба арок в плоскости, и в таблице D.9 — для изгиба арок из плоскости.
Таблица D.8 — Форма и амплитуда отклонений при изгибе арок в плоскости
|
1 |
2 |
3 |
|||
|
Форма отклонения (синусоида или парабола) |
e0 cогласно классификации сечений по кривой изгиба |
||||
a |
b |
c |
d |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица D.9 — Форма и амплитуда отклонений при изгибе арок из плоскости
|
Форма отклонения (синусоида или парабола) |
e0 cогласно классификации сечений по кривой изгиба |
||||
|
a |
b |
c |
d |
||
|
|
м |
|
|
|
|
м |
|
|
|
|
