Расчёт кео
Значение КЕО, выраженное в процентах, осуществляют по формулам:
при боковом освещении
(11)
где бок – геометрический КЕО в расчётной точке при боковом освещении, учитывающий прямой свет неба, определяемый по графикам I и II Данилюка и формуле (6),
q – коэффициент, учитывающий неравномерную яркость облачного неба, определяемый по табл. 35 СНиП II-4-79,
зд – геометрический КЕО в расчётной точке при боковом освещении, учитывающий свет, отражённый от противостоящих зданий, определяемый по графикам I и II Данилюка,
R – коэффициент, учитывающий относительную яркость противостоящего здания, определяемый по табл. 36 СНиП II-4-79;
при верхнем освещении
(12)
где верх – геометрический КЕО в расчётной точке при верхнем освещении, определяемый по графикам II и III Данилюка и формуле (7),
ср – среднее значение геометрического КЕО при верхнем освещении на линии пересечения в условной рабочей поверхности и плоскости характерного вертикального разреза помещения, определяемый из соотношения
(13)
где N – количество расчётных точек,
верх,1 , верх,2 , верх,N – геометрические КЕО в расчётных точках.

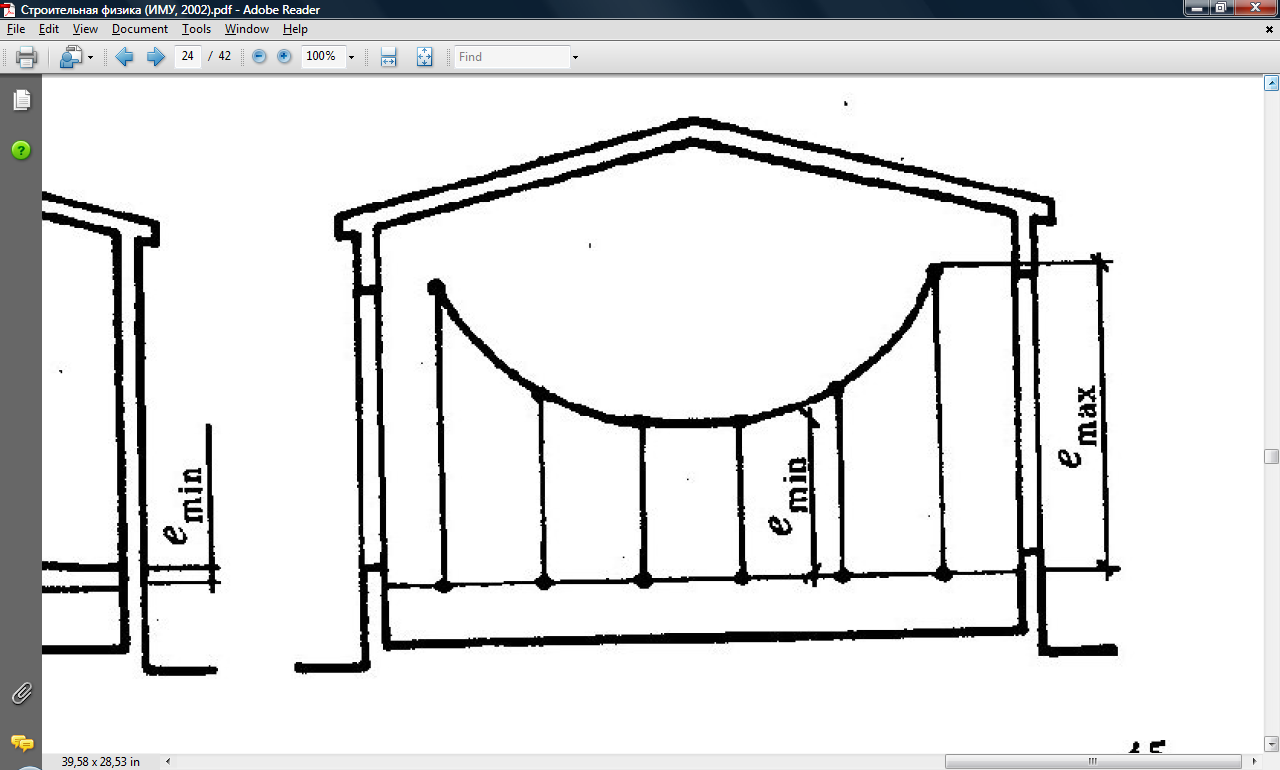

По результатам вычисления КЕО для точек на рабочей поверхности строят графики изменения КЕО (рис.)
6.6.4. Нормирование естественной освещённости
Требования к освещению помещений жилых, общественных и административно-бытовых зданий приведены в табл. 2 СНиП 23-05-95. Они определяют КЕО, нормируемую освещённость, а также показатель дискомфорта и коэффициент пульсации освещённости.
Требования к освещению помещений промышленных предприятий приведены в табл. 1 СНиП 23-05-95. Они определяют КЕО, нормируемую освещённость, а также допустимое сочетание показателей ослеплённости и коэффициент пульсации освещённости.
Требования к освещению помещений установлены в зависимости от наименьшего размера объекта, с которым производится зрительная работа. Например, в случае промышленных зданий каждому диапазону размеров объекта присвоен разряд зрительной работы, обозначаемый римской цифрой:
- разряд I для работы наивысшей точности,
- разряд VIII для работы общего наблюдения за ходом производственного процесса.
КЕО нормируется в точках на характерном разрезе помещения для уровня рабочей поверхности.
Характерный разрез помещения – это поперечный разрез посередине помещения, плоскость которого перпендикулярна плоскости остекления световых проёмов при боковом освещении или перпендикулярна продольной оси пролётов помещения. В этот разрез должны попадать участки с наибольшим количеством рабочих мест, а также точки рабочей зоны, которые наиболее удалены от световых проёмов.
Рабочая поверхность – это поверхность, на которой производится работа и нормируется (или измеряется) освещённость. Условная рабочая поверхность представляет собой горизонтальную плоскость, расположенную на высоте 0,8 м от уровня пола.
При одностороннем боковом освещении нормируется наименьшее значение КЕО в точке, расположенной на расстоянии 1 м от стены, которая противостоит стене со светопроёмами. При двустороннем боковом освещении – в точке, расположенной посередине помещения.
При верхнем или комбинированном освещении нормируется среднее значение КЕО в нескольких точках:
(14)
где N – количество расчётных точек,
eверх,1 , eверх,2 , eверх,N – значения КЕО при верхнем или комбинированном освещении в точках характерного разреза помещения. При этом первая и последняя точки расположены на расстоянии 1 м от поверхности стен или перегородок.
Для зданий, расположенных в различных районах, нормированное значение КЕО следует вычислять по формуле:
, (15)
где n – номер группы административных районов по ресурсам светового климата, определяемый по Приложению D СНиП 23-05-95,
eнорм – нормируемое значения КЕО, принимаемое по табл. 1 и 2 СНиП 23-05-95,
mn – коэффициент светового климата, определяемый по табл. 4 СНиП 23-05-95.
Все полученные значения КЕО следует округлять до десятых долей процента.
Неравномерность естественной освещённости – это величина, равная отношению среднего значения КЕО к наименьшему значению КЕО в пределах характерного разреза помещения. Для производственных и общественных зданий с верхним или комбинированным освещением это отношение не должно превышать 3.
Существуют случаи, когда по условиям технологии и организации производства, а также климатических условий для помещений требуются такие объёмно-планировочные решения, которые не позволяют обеспечить нормированное значение КЕО. Например:
- многоэтажные здания большой ширины,
- одноэтажные многопролётные здания с пролётами большой ширины.
Кроме того, есть случаи, когда возникает технико-экономическая целесообразность совмещённого освещения, при котором недостаточное по нормам естественное освещение дополняют искусственным. Для этих случаев надо пользоваться табл. 1и 2 СНиП 23-05-95. При этом расчётные значения КЕО в случае совмещённого освещения должны составлять 60 % от значений в этих таблицах.
