5.4 Сопротивление в цепи синусоидального тока
Если
напряжение
подключить
к сопротивлению R, то через него протекает
ток
(5.7)
Анализ выражения (5.7) показывает, что напряжение на сопротивлении и ток, протекающий через него, совпадают по фазе. Формула (5.7) в комплексной форме записи имеет вид
(5.8)
где
и
- комплексные амплитуды тока и
напряжения.

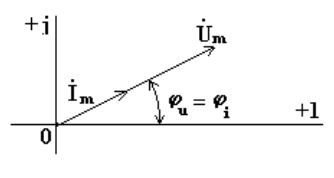

Комплексному
уравнению (5.8) соответствует векторная
диаграмма (рис. 5.4).
Из анализа
диаграммы следует, что векторы напряжения
и тока совпадают по направлению.
Сопротивление участка цепи
постоянному току называется омическим,
а сопротивление того же участка
переменному току - активным
сопротивлением.
Рис.5.4
Активное
сопротивление больше омического из-за
явления поверхностного эффекта.
Поверхностный эффект заключается в
том, что ток вытесняется из центральных
частей к периферии сечения проводника.
5.5 Индуктивная катушка в цепи синусоидального тока
Сначала рассмотрим идеальную индуктивную катушку, активное сопротивление которой равно нулю. Пусть по идеальной катушке с индуктивностью L протекает синусоидальный ток . Этот ток создает в индуктивной катушке переменное магнитное поле, изменение которого вызывает в катушке ЭДС самоиндукции
(5.9)
Эта ЭДС уравновешивается напряжением, подключенным к катушке: u = eL = 0.
(5.10)
Таким образом, ток в индуктивности отстает по фазе от напряжения на 90o из-за явления самоиндукции. Уравнение вида (6.10) для реальной катушки, имеющей активное сопротивление R, имеет следующий вид:
(5.11)

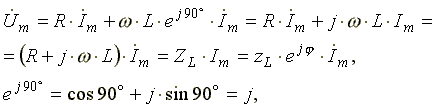

Анализ выражения (6.11) показывает, что ЭДС самоиндукции оказывает препятствие (сопротивление) протеканию переменного тока, из-за чего ток в реальной индуктивной катушке отстает по фазе от напряжения на некоторый угол φ (0o< φ < 90o), величина которого зависит от соотношения R и L. Выражение (6.11) в комплексной форме записи имеет вид:
(5.12)
где ZL
- полное комплексное сопротивление
индуктивной катушки
;
ZL
- модуль комплексного сопротивления;
- начальная фаза комплексного сопротивления;
- индуктивное сопротивление (фиктивная
величина, характеризующая реакцию
электрической цепи на переменное
магнитное поле).
Полное
сопротивление индуктивной катушки или
модуль комплексного сопротивления
.

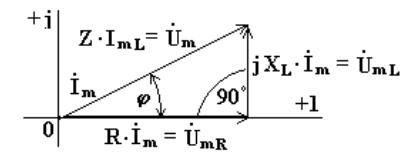

Комплексному уравнению (6.12) соответствует векторная диаграмма (рис.5.5).
Рис.
6.5
Из анализа диаграммы видно, что вектор напряжения на индуктивности опережает вектор тока на 90o. В цепи переменного тока напряжения на участках цепи складываются не арифметически, а геометрически. Если мы поделим стороны треугольника напряжений на величину тока Im, то перейдем к подобному треугольнику сопротивлений (рис. 5.6).
Из треугольника
сопротивлений получим несколько
формул:
;
;
Рис. 5.6
;
;
.
5.6 Емкость в цепи синусоидального тока
Если к конденсатору емкостью C подключить синусоидальное напряжение, то в цепи протекает синусоидальный ток
;
.
(5.13)
Из анализа выражений 5.13 следует, что ток опережает напряжение по фазе на 90o.
Выражение (5.13) в комплексной форме записи имеет вид:
,
(5.14)
где
-
емкостное сопротивление, фиктивная
расчетная величина, имеющая размерность
сопротивления.
Если
комплексное сопротивление индуктивности
положительно
,
то комплексное сопротивление емкости
отрицательно
.
На рис. 6.7 изображена векторная диаграмма цепи с емкостью. Вектор тока опережает вектор напряжения на 90o.
Рис.
5.7
