2.8.1 Выпрямительные диоды Шотки
Основные особенности:
1) меньше прямое напряжение
2) большая максимально допустимая плотность прямого тока
3) хороший теплоотвод из-за наличия металлической подложки.
4) способность выдерживать значительно большие перегрузки по току по сравнению с аналогичным диодом с р – n переходом на основе того же полупроводника.
Диоды Шотки используются в настоящие время в микросхемотехнике, в последние время в мощной преобразовательной технике. Благодаря их применению достигается увеличение быстродействия микросхем при более низком энергопотреблении (логика ТТЛШ) Ка 555.
2.9 Стабилитроны

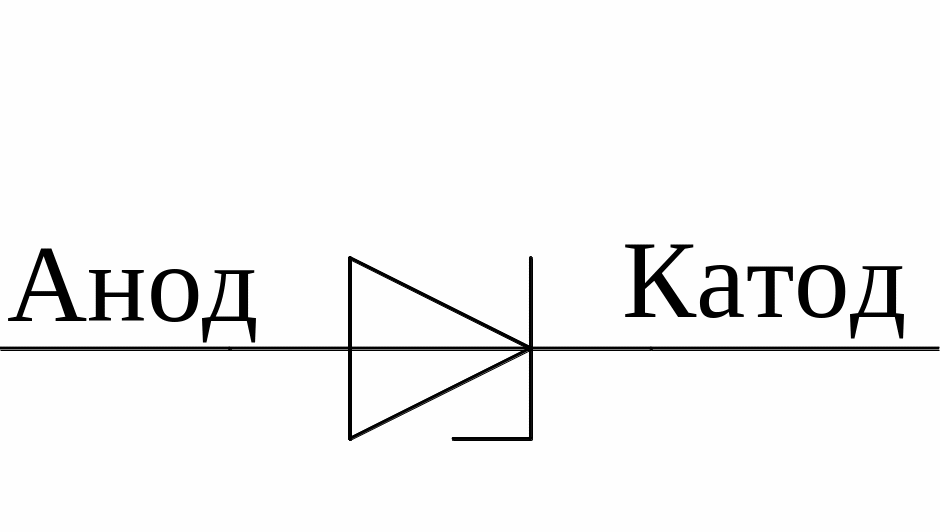

Схемное обозначение:
Рис. 2.6. Стабилитрон
Полупроводниковый стабилитрон это полупроводниковый диод, напряжение на котором в области электрического пробоя при обратном смещении слабо зависит от тока в заданном его диапазоне и который предназначен для стабилизации напряжения.
В стабилитронах, используется лавинный или туннельный пробой, следовательно, используемый материал чаще всего кремний!

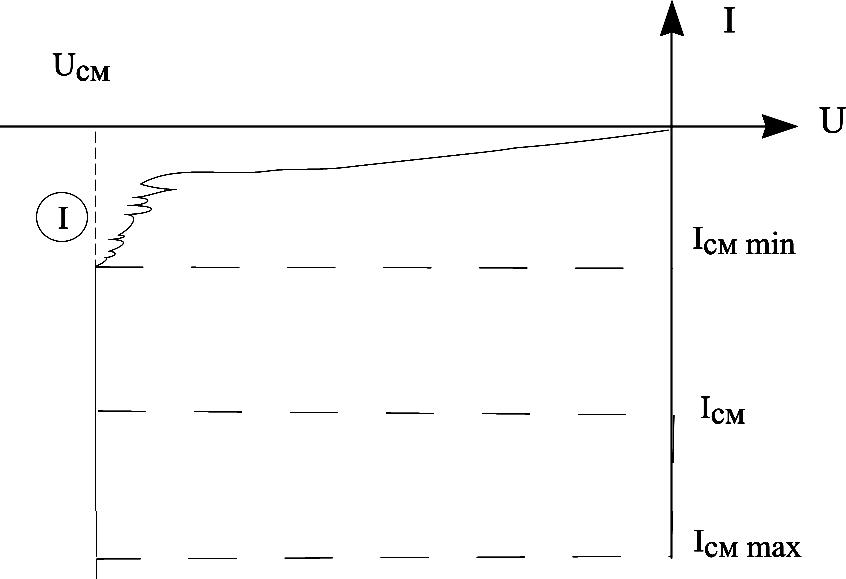

Рис. 2.7. ВАХ
стабилитрона
Участок
(I)
характеристики соответствует неустойчивому
лавинному или туннельному пробою.
Основные параметры:
1) напряжение стабилизации: это значение напряжения на стабилитроне при прохождении заданного тока стабилизации: от 3 до 400 В.
2) температурный коэффициент напряжения стабилизации:
3)
Т.к определённым изменениям тока для лучшей стабилизации должны соответствовать мини изменения напряжения, то качество стабилитрона тем выше, чем меньше его диф. сопротивление.
2.10 Cтабисторы
Это полупроводниковый диод напряжение, на котором в области прямого смещения слабо зависит от тока в заданном его диапазоне. Отличительной особенностью его по сравнению со стабилитроном является меньшее напряжение стабилизации, которое определяется прямым падением напряжения на диоде, и составляет 0,7В.
Последовательное соединение двух, трёх и т. д. стабисторов даёт возможность получить удвоенное, утроенное напряжение стабилизации.
Стабистор имеет отрицательный температурный коэффициент и поэтому часто используется для температурной компенсации стабилитрона с положительным температурным коэффициентом. Для этого последовательно со стабилитроном необходимо включить один или несколько стабисторов .
2.11 Шумовые диоды
Полупроводниковый шумовой диод – это прибор, являющийся источником шума стабилитрон заданной спектральной плотностью в определённом диапазоне частот. В начальной стадии лавинного пробоя процесс ударной ионизации неустойчив, он возникает и срывается и снова возникает в тех местах перехода, где в данный момент оказывается достаточной напряжённость электрического поля.
Результатом случайной неравномерности генерации новых носителей заряда при ударной ионизации являются шумы, которые характерны для определённых диапазонов тока.

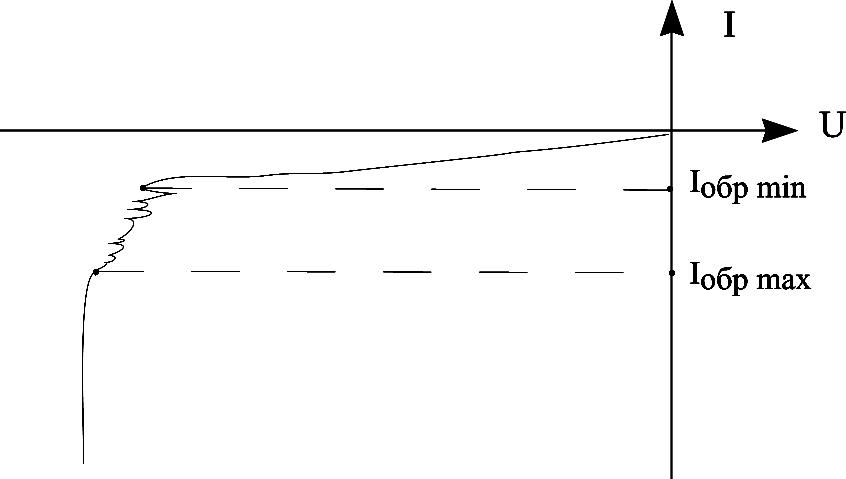

Рис. 2.8. ВАХ шумового
диода
Основные параметры:
1)
спектральная плотность шума S – это
эффективное значение напряжения шума,
отнесённое к 1Гц при заданном
2) граничная частота равномерности спектра – это наибольшая частота, при которой удовлетворяется заданное требование по неравномерности спектральной плотности шума.
Шумовые диоды используют в измерительной технике в качестве генераторов шумовых напряжений.
