19.4 Пример системы вертикального управления
Рис. 19.13. Пример
системы вертикального управления
Рис. 19.14. Частотные
характеристики вертикального управления

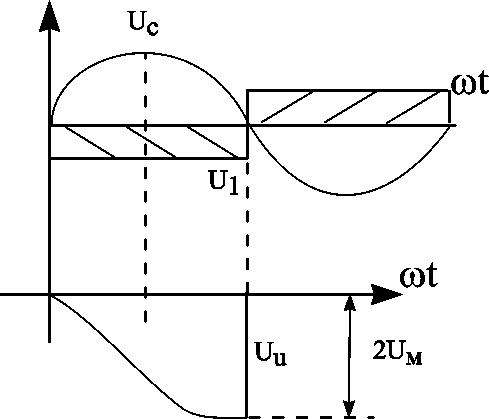

При
RC
=
напр. на выходе
Uu
= Uн(1-cos
t).
На входе компенсирующее напр. Uu
суммируется
с постоянным напряжением Uм,
в результате получается ОП. сosип.
формы
Uоп = Uн+Uи = Uнcos( t)
