1 3.2. Пример реализации элемента с тремя состояниями: 0, 1, z-состояния.
Рис. 13.3. Реализации элемента с тремя состояниями
Для того, чтобы перевести выход этого элемента в состояние с высоким выходным сопротивлением добавляют еще один вход.
При подаче «1» на этот вход диод оказывается подсоединен в общей точке, при этом коллектор транзистора Тф также подсоединяется к общей точке через этот диод и будет заперт независимо от сигналов на логических входах элемента.
Т.к. Тф заперт, то будет заперт транзистор Т
Т.к. база транзистора Т2 , соединенная с коллектором транзистора Тф , подключена к общей точке, транзистор Т2 тоже будет заперт, в результате выход логического элемента окажется как бы висящим в воздухе, т.е. отсоединен от следующих схем высоким выходным сопротивлением транзисторов Т1 и Т2
ОЗУ является энергозависимым, т.е. при отключении питания вся записанная информация в них исчезает и не восстанавливается.
13.3. Постоянные запоминающие устройства пзу
Оно является независимым от энергии устройством. Информация в микросхемах записывается при производстве микросхемы, т.е. эту информацию можно только многократно считывать.
Память в ПЗУ не триггерного типа. ПЗУ можно реализовать на комбинационных логических элементах.
Производство уникальных ПЗУ – процесс дорогостоящий. Если нужно ПЗУ, применяемое в узком диапазоне устройств используют ППЗУ. Эти устройства также можно запрограммировать один раз и затем использовать как обыкновенное ПЗУ .
В настоящее время существует ППЗУ со стиранием информации:
Существует два таких типа:
ППЗУ с ультрафиолетовым стиранием
Электрически программируемое ПЗУ. В них стирание информации осуществляется определенным уровнем напряжения. Этот тип ППЗУ более надежен, т.к. гарантирован от случайного стирания информации.
В ПЗУ записываются наиболее часто употребляемые программы, например программа начального запуска монитора. ПЗУ образуют таким образом программно-аппаратное обеспечение ЭВМ.
13.4. Аналоговые интегральные микросхемы
Аналоговые интегральные схемы имеют ряд особенностей и отличий от аналоговых преобразователей сигнала, выполненных на дискретных элементах.
Особенности:
Трудность согласования в усилительных каскадах. Реализация конденсаторов большой ёмкости в интегральных микросхемах невозможна. Кроме того при усилении постоянного тока конденсатор вообще использовать нельзя.
Пример:

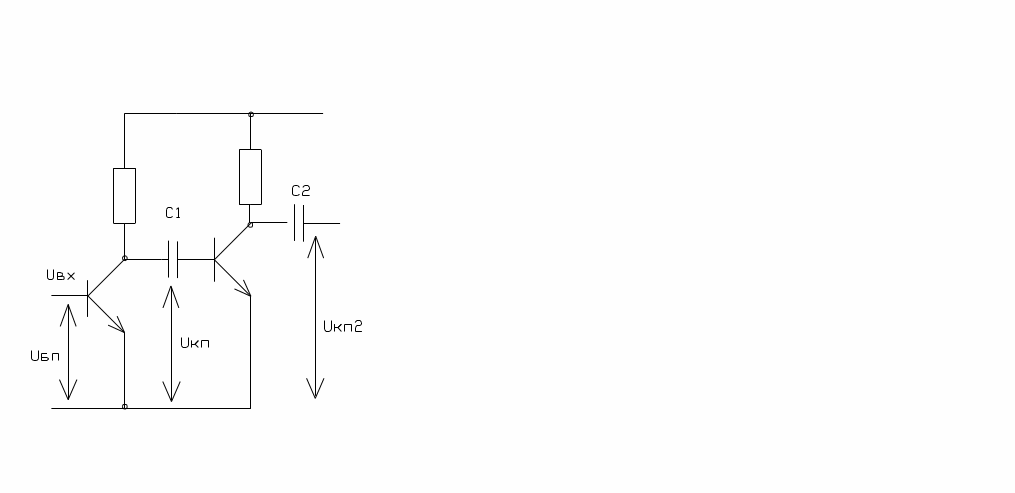

Рис. 13.4. Схема принципиальная аналоговой
интегральной микросхемы
При изменении сигнала постоянная составляющая отсекается.
При отсутствии С1 и С2 при нуле на входе, на выходе не ноль.
Для того, чтобы избавиться от постоянной составляющей необходимо вводить специальные схемы сдвига потенциального уровня.
Трудность задания стабилизации режима покоя. В интегральных усилителях эта проблема решается с использованием параметрических методов стабилизации покоя (источника тока).
Дрейф нуля в усилителях.
Ноль на выходе интегрального усилителя, устанавливаемый схемотехническими способами зависит от стабильности параметров элементов, составляющих усилитель.

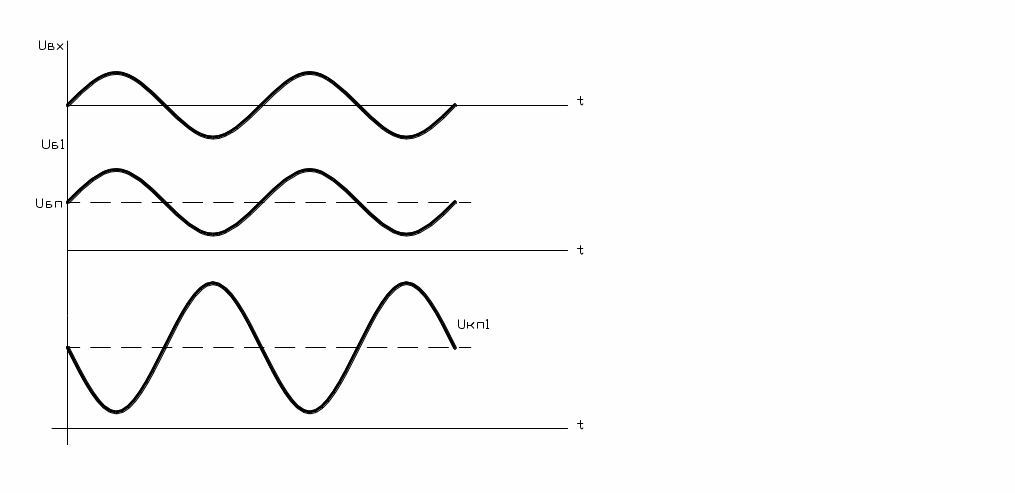

Р
ис.
13.5. Временная характеристика напряжений
Различают:
Температурный дрейф нуля.
Технологический
Временной
