12 Арифметические устройства. Алу
АЛУ относятся к комбинационным логическим схемам, т.е. без запоминания информации.
12.1. Полусумматор
Применяется для сложения младших разрядов двоичных чисел.
Сложение двух одноразрядных чисел.
0+0=0 1+0=1
0+1=1 1+1=10
Таблица 12.1. Таблица истинности полусумматора
A |
B |
|
C0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
- сумматор по модулю 2.
Р
ис.

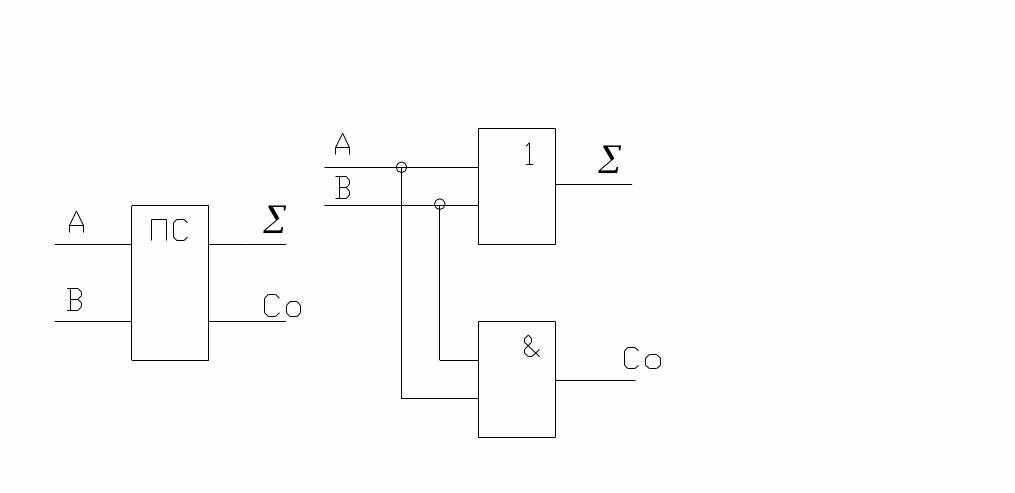

12.1. Схематическое обозначение Рис.
12.2. Схема реализации
сумматора сумматора
Для сложения многоразрядных чисел при сложении разрядов, полусумматор применять нельзя, т.к. в старшем разряде необходимо складывать не только сами разряды суммируемых чисел, но и сигнал переноса с младшего разряда. Для этой цели применяется полный сумматор.
12.2. Полные сумматоры.

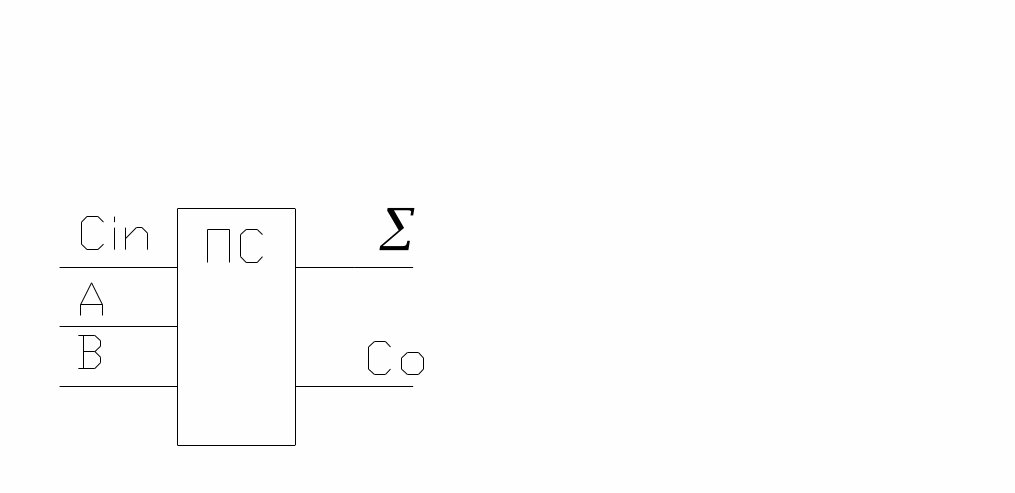

Рис. 12.3. Схематическое обозначение полного сумматора
Таблица 12.2.Таблица истинности полного сумматора
Cin |
A |
B |
|
Co |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |

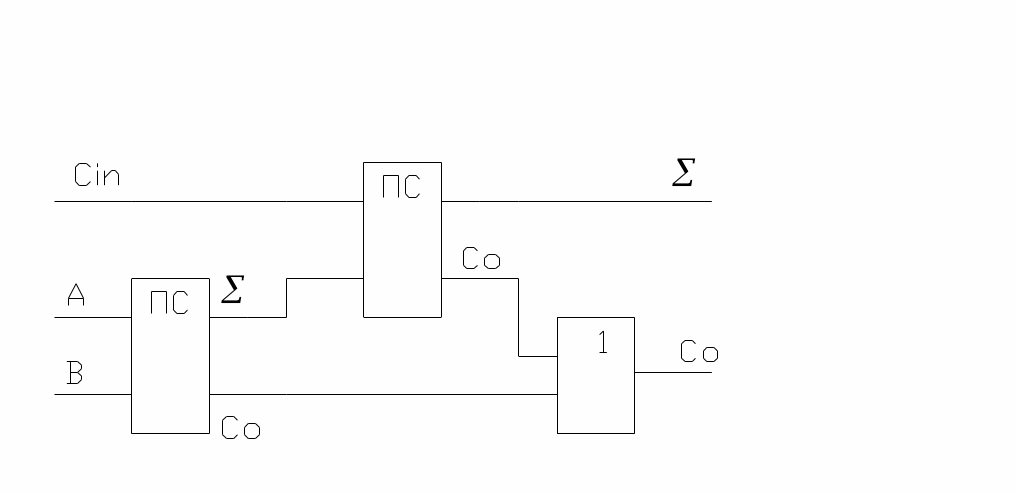

Рис. 12.4. Схема реализации полного сумматора
Полный сумматор применяется для складывания старших разрядов двоичных чисел.
12.3 Параллельный сумматор многоразрядных чисел.

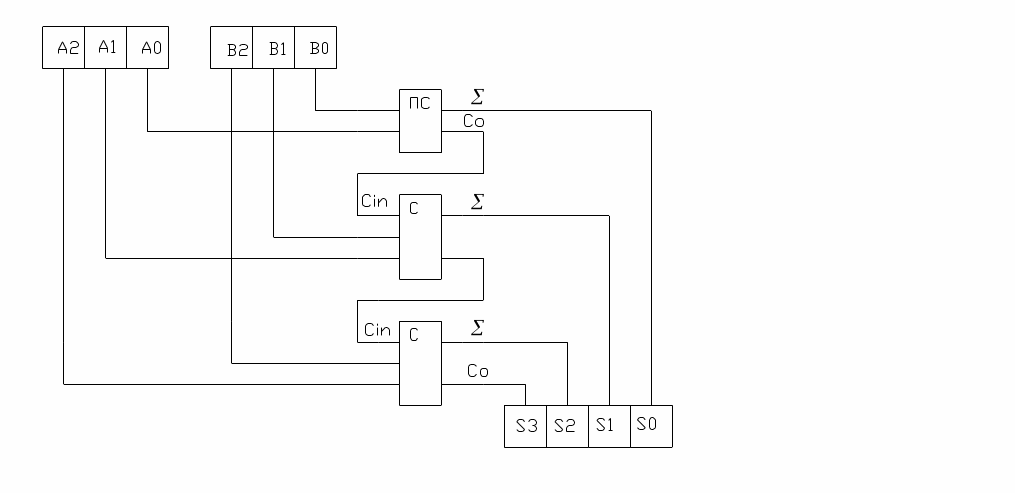

Рис. 12.5. Схема реализации сумматора многоразрядных чисел
Принцип сложения в параллельном сумматоре такой же как при сложении вручную. Для сложения младших разрядов используется полусумматор, для сложения старших – сумматор. Выходы сумматора подаются в соответствии ячейки регистров сумматора.
Выходы сигналов переноса подаются на входы переноса последующих.
Выход переноса последнего сумматора соединяется непосредственно со старшим разрядом регистра сумматора. Результат в регистре суммы появляется практически мгновенно после появления двоичных чисел, соответствующих регистров А и В. В этом преимущество параллельных сумматоров перед последовательными.
12.4. Вычитатели.
Их можно реализовать аналогично сумматорам. Вместо выходов и входов сигналов переноса в более старший разряд в вычитателях имеются выходы и входы сигналов заёма из более старших разрядов.
Но выходное имеет универсальное устройство.
