1 1.5.2. Синхронный счётчик

Рис. 11.26. Схема реализации синхронного счётчика

Счётчик называется синхронным, т.к. тактовые импульсы подаются на все триггеры одновременно и соответственно триггеры переключаются одновременно (синхронно). Временная диаграмма работы та же самая.

Принцип работы: Приход первого тактового импульса переключает первый триггер в состояние 1. Этот же тактовый импульс поступает на вход остальных триггеров, но остальные триггеры не меняют своё состояние, т.к. на входах J, K этих триггеров до прихода импульса и в момент его действия сохранялось состояние 0.

Особенность 2х-тактного триггера : после спада первого импульса на выходе первого триггера появляется 1, которая подаётся на вход JK второго триггера, переводя его в переключающий режим; следующий приход второго тактового импульса изменит состояние не только первого триггера, но и второго. По спаду второго импульса на выходе первого триггера будет 0, на выходе второго триггера – 1.

К приходу третьего тактового импульса на входах J и K второго триггера имеется состояние 0, что соответствует режиму хранения информации. Приход третьего импульса не изменяет его состояние и на выходе второго останется 1. По третьему импульсу переключится первый триггер в состояние 1 и после его спада на выходе первого и второго триггера имеется состояние 1. Эти две единицы, поданные на первый элемент «И», дают возможность перевести третий триггер в переключающий режим работы.

11.5.3. Двоично-десятичный счётчик или счётчик по модулю десять

Такой счётчик считает только 10 импульсов, т.е. после появление на выходе кода 9, следующий импульс переводит его в исходное состояние. Код девятки –1001. Для счётчика используется схема №1

Н о её необходимо доработать:

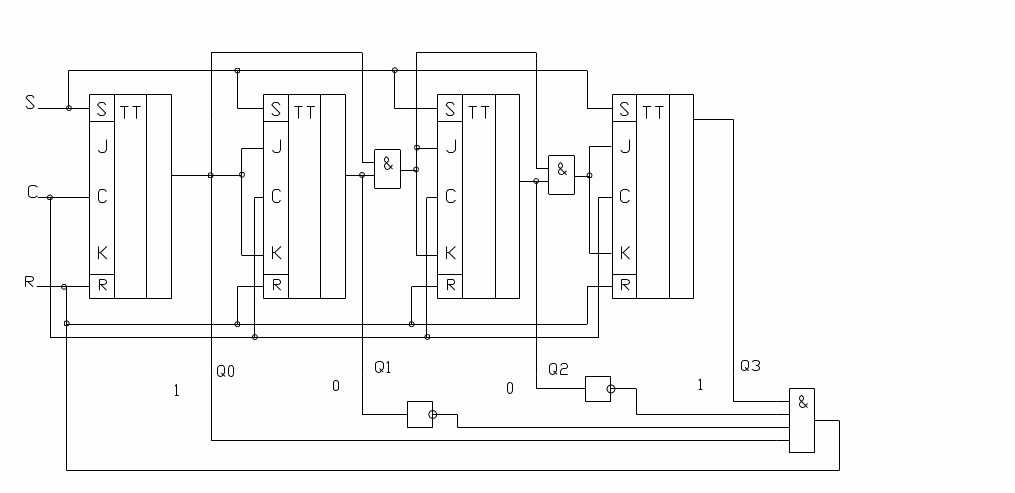

Рис. 11.27. Схема реализации двоично-десятичного счётчика

Такой способ наиболее простой, но он не применяется , т.к. время существования кода «9» очень мало и сразу после его появления осуществляется сбрасывание, в то время когда его другие коды существуют в течении тактового импульса . Двоично-десятичные счётчики применяются для счёта ими в двоично-десятичном коде.

11.5.4. Вычитающие счётчики

Р анее мы рассматривали счётчики, у которых число на выходе с приходом каждого импульса увеличивалось на 1. В вычитающем счётчике приход каждого импульса уменьшает на 1 число на выходе.

Рис. 11.28. Схема реализации вычитающего счётчика

Исходное состояние вычитающего счётчика, в отличии от суммирующего, единичное.

Рис. 11.29. Временные диаграммы работы вычитающего счётчика

Спад первого тактового импульса переключает первый триггер в состояние 0. На инверсном выходе этого триггера появляется 1, которая подаётся на тактовый импульс второго триггера. После второго тактового импульса вновь происходит переключение первого триггера, т.к. он работает в переключающем режиме. На инверсном выходе первого триггера появляется 0, что является сигналом переключения второго триггера. Дальше аналогично.
