11.2. Дешифраторы. –ид
Э
то
функциональный узел, который предназначен
для преобразования двоичного кода в
другой, например в десятичный.

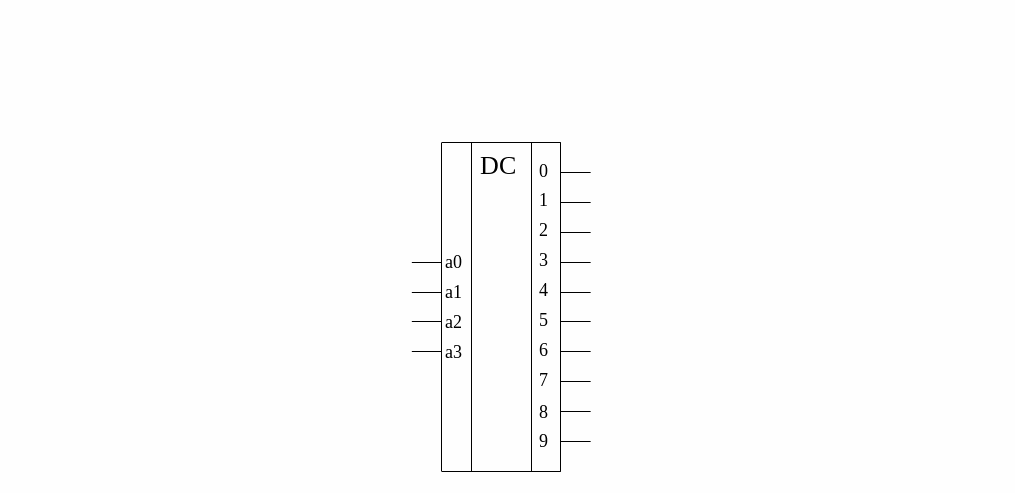

Рис. 11.5. Схематическое обозначение дешифратора
11.2.1. Принцип действия
Логическая единица появляется на том входе дешифратора, двоичный код которого набран, на всех остальных выходах поддерживается состояние логического нуля. В реальных схемах наоборот, т.е. на выходе инверсный сигнал.

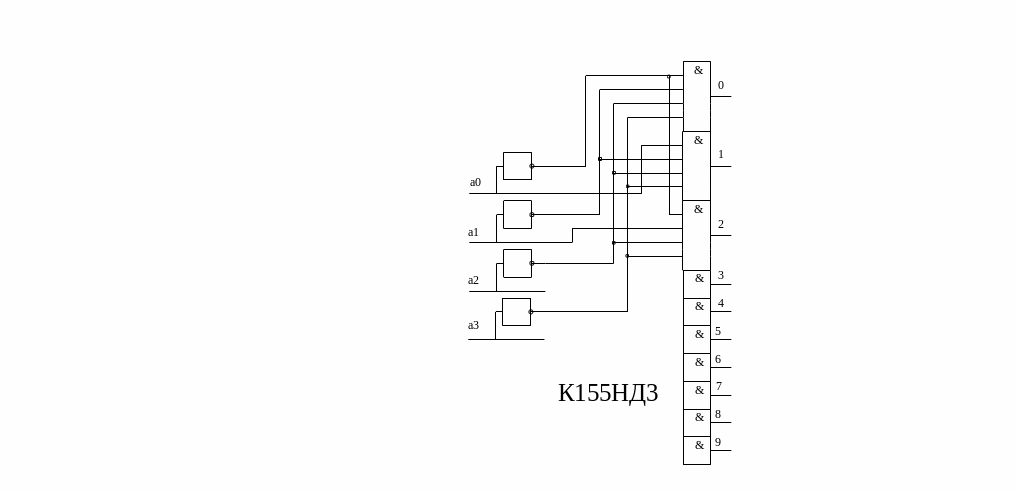

Рис. 11.6. Схема реализации К155НД3
1 1.3. Шифраторы
Рис. 11.7. Схематическое обозначение шифратора
Таблица 11.2 Числа в двоичной и десятеричной системах
a3 |
a3 |
a1 |
a0 |
Z10 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
2 |
0 |
0 |
1 |
1 |
3 |
0 |
1 |
0 |
0 |
4 |
0 |
1 |
0 |
1 |
5 |
0 |
1 |
1 |
0 |
6 |
0 |
1 |
1 |
1 |
7 |
1 |
0 |
0 |
0 |
8 |
1 |
0 |
0 |
1 |
9 |
Т
акой
шифратор может быть построен при одном
условии: если логическая единица
появляется на одном из входов при нулевом
состоянии других входов. Поэтому в
практических схемах реализуются
шифраторы приоритета.

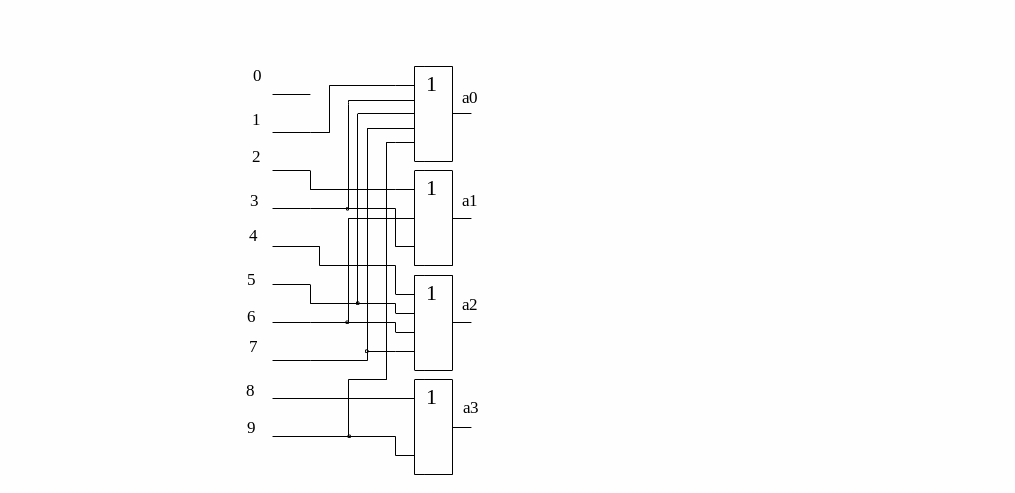

Рис. 11.8. Логическая структура шифратора
Шифраторы приоритета работают следующим образом: если единица появляется не на одном, а на нескольких входах, то на выходе появляется код старшего числа.
В комбинационных схемах напряжение на выходах полностью определяется состоянием на входах. В последовательных схемах состояние на выходах зависит не только от наибольшего состояния на входах, но и от предыдущего состояния схемы, т.е. последовательная схема в отличии от комбинационной обладает памятью.
11.4. Триггеры
11.4.1. Асинхронный rs триггер
Триггер – это схема, имеющая два устойчивых состояния, в которых она
может находиться сколь угодно долго до прихода управляющего воздействия,
т.е. триггер можно использовать как элементарную ячейку памяти.
Set –Устанавл. Reset- сброс

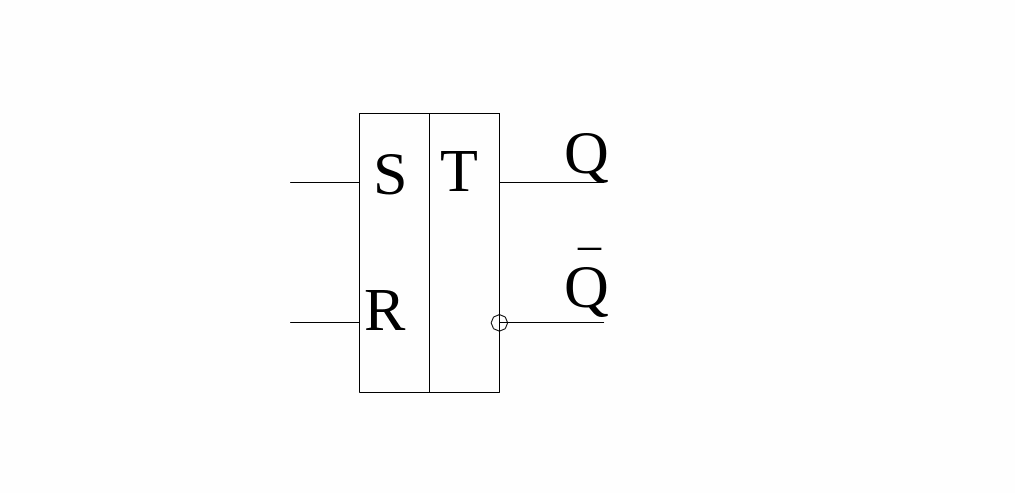

Рис. 11.9. Схематическое обозначение RS-триггера
а)И-НЕ б)ИЛИ-НЕ
Рис. 11.10. Логическая структура на элементах:
R и S – без инверсии
Единичный импульс на выходе S при нулевом состоянии R устанавливается или подтверждает 1 на выходе Q.
Единичный импульс R при нулевом состоянии входа S устанавливает или подтверждает на выходе Q ноль.
Нулевое состояние на обоих входах не изменяет состояние триггера (режим хранения информации)
Единичное состояние обоих входов в RS-триггере запрещено
Таблица 11.3. Таблица истинности RS-триггера
S |
R |
Q |
|
|
0 |
0 |
Q |
|
Хранение |
0 |
1 |
0 |
1 |
|
1 |
0 |
1 |
0 |
|
1 |
1 |
- |
- |
запрещено |
Рис. 11.11. Временные диаграммы работы RS-триггера
Асинхронным такой триггер называется потому, что состояние триггера изменяется непосредственно при появлении соответствующего сигнала на информационных входах.
