19. Дифференцирующие звено.

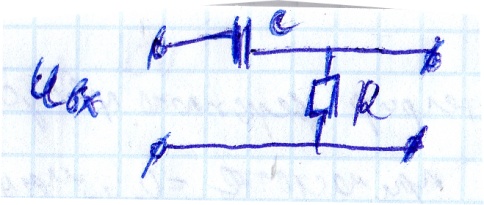

Идеальным ДЗ называется такое звено дифферинцирующего уравнения которое имеет вид: Xвых = kXвх(t) (1)
Выходная величина такого звена пропорциональна производной от входной величины.

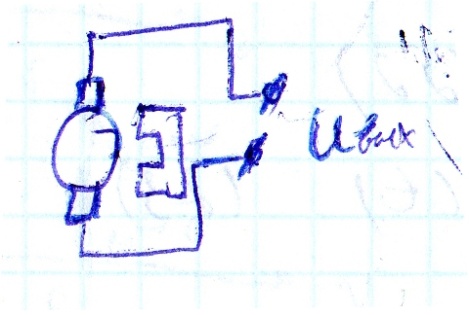

Единственным идеальным дефференцирующем звеном которое в полной мере описывает выражение (1) является тахогенератор постоянного тока.
Если в качестве входной величины рассматривать угол поворота ротора (φ) а в качестве выходной ЭДС якоря (Е). В тахогенераторе постоянного тока при неизменном потоке возбуждения ЭДС в якоре пропорционально скорости вращения.
В режиме близком к холостому ходу, когда сопротивление нагрузки не велико, можно считать что напряжение якоря равно ЭДС.
Е = V
V

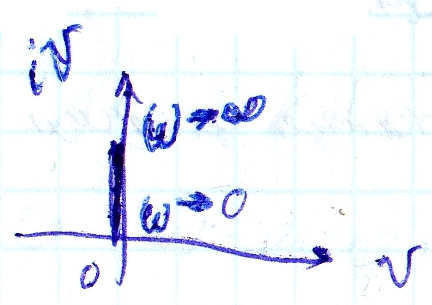

W(iω) = ikω

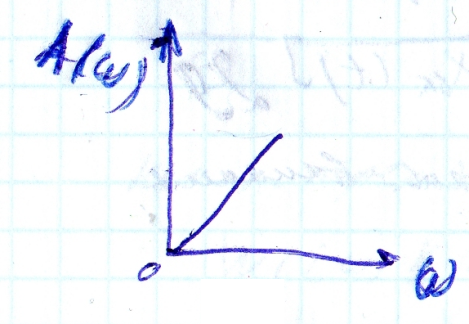

A(ω) = kω

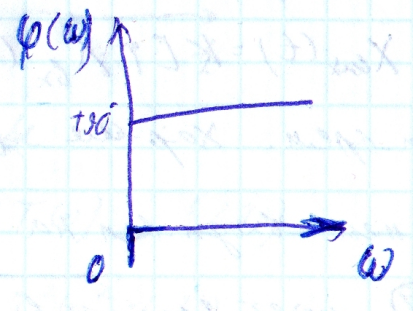

φ(ω) = +90°
L(ω) = 20lgk + 20kgω
= k
W(p) = kp

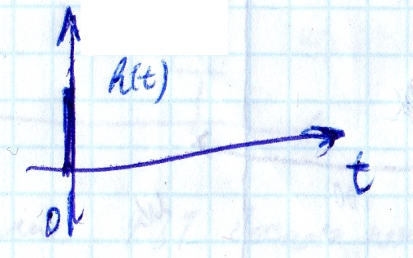

h(t) = k*1(t) = kδ(t)

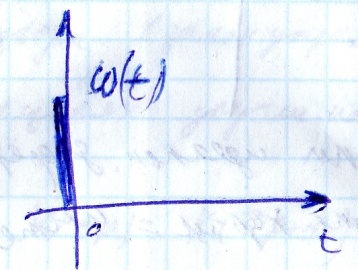

ω(t) = kδ(t) =

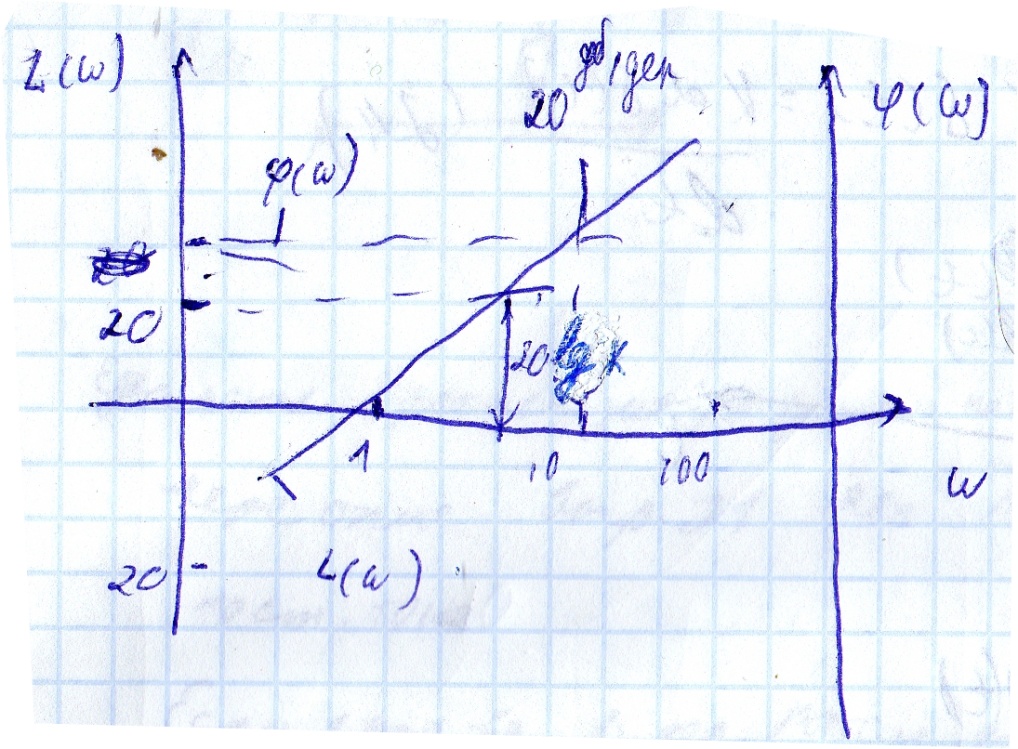

ЛЧХ идеального ДЗ обратны соответствующим характеристикам интегрирующего звена.
20.Понятие устойчивости сау.
Определение устойчивости линейной невозмущенной системы, то есть системы, при нулевом входном сигнале (g(t)0).
Линейная невозмущенная система:
Линейная система устойчива, если переходный процесс в системе затухает с течением времени, т.е. если собственное (свободное) движение системы
x(t)→0 при t→ .
Под устойчивостью линейной системы понимают свойство затухания переходного процесса с течением времени.
Необходимое условие устойчивости - положительность всех коэффициентов характеристического уравнения. При n3 оно недостаточно. Как будет показано ниже на ряде примеров САУ третьего порядка (n=3) может оказаться неустойчивой и при положительных коэффициентах дифференциального уравнения.

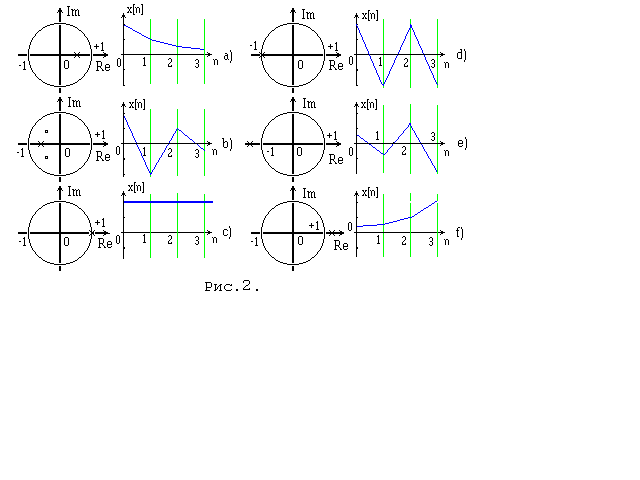

Если i=i+i - корень характеристического уравнения (i=1..n)
,
то условие устойчивости системы - расположение корней характеристического уравнения в левой полуплоскости комплексного нпременного (αi<0).
Это очевидно из равенства
.
(для упрощения предполагается, что у характеристического уравнения нет кратных корней).
21.Переходные и установившиеся процессы.
Переходный процесс:
Переходный процесс характеризуется:
Длительностью переходного процесса (t п), то есть временем от начала переходного процесса до момента, начиная с которого выходная величина остается в пределах % от установившегося значения (обычно, %=5%).
Максимальным отклонением регулируемой величины (xmax) или величиной ) - перерегулированием. Перерегулирование может быть выражено в процентах от установившегося значения )
.
Обычно перерегулирование лежит в пределах 10..30%, в некоторых случаях допускается перерегулирование до 70% [2].
- Временем нарастания выходного сигнала (tн). В точке x(t)=x(t)/2 строят касательную к x(t)и определяют временя нарастания, как показано на рис.1.
- Колебательностью, то есть числом колебаний, которое может наблюдаться в течение времени переходного процесса (обычно, 1..2 колебания, иногда - и 3..4 колебания). В некоторых с системах колебания на допускаются вообще [2].
Используются и другие критерии оценки переходных процессов (например, время запаздывания).
Т е же критерии оценки применимы и для случая x(t)=0.
