5.3. Потребительские трансформаторные подстанции 35 - 10/0,4 кВ.
По типу ТП 10/0,4 кВ бывают КТП, МТП (мачтовые), а для потребителей первой категории по надежности — ЗТП (закрытые).

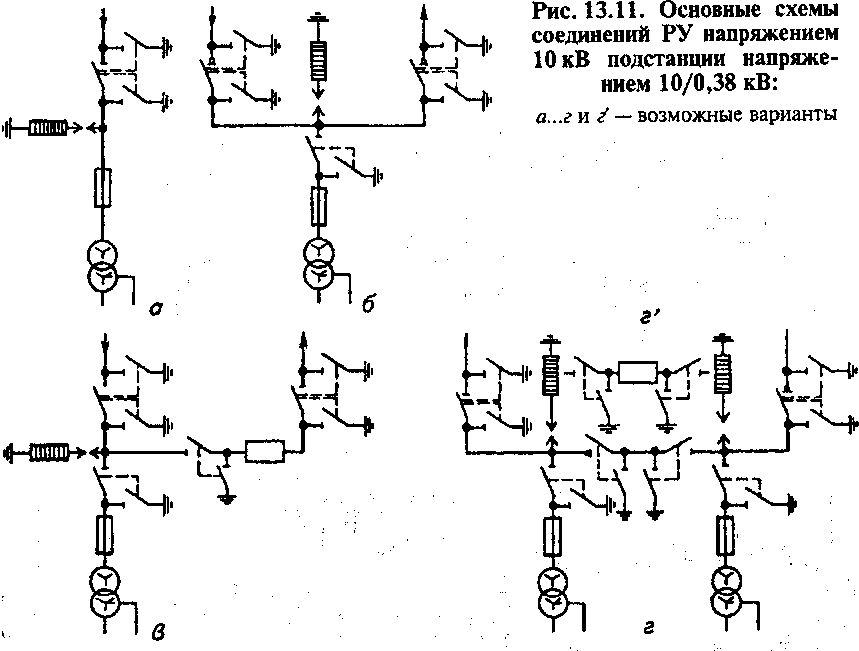

Основные схемы соединений РУ 10 кВ ТП приведены на рисунке 13.11.
КТП тупикового типа с одним трансформатором показана на рисунке 13.11, а. От к. з. подстанция защищена предохранителем ПКТ-10 кВ. Разъединитель устанавливают на концевой опоре линии 10 кВ. Вместо разъединителя в цепи трансформатора при соответствующем обосновании может применяться выключатель нагрузки.
Схема (рис. 13.11, б) с одним трансформатором и выключателем нагрузки в сети 10 кВ может питаться от сети 10 кВ как с односторонним, так и двухсторонним питанием. Однотрансформа-торная подстанция (рис. 13.11, в) совмещена с пунктом автоматического секционирования или пунктом АВР линии 10 кВ.
Схему с двумя трансформаторами и шинами 10 кВ, секционированными разъединителем и выключателем нагрузки (рис. 13.11, г), применяют в сетях 10 кВ с двухсторонним питанием, где допускается ручное секционирование ВЛ 10 кВ.
Общий вид КТП 10/0,38 кВ мощностью 25...160 кВ • А с герметичным трансформатором изображен на рисунке 13.13.
Блок линейного разъединителя установлен на концевой опоре (на рисунке не показан). Привод разъединителя и дверь шкафа вводного устройства КРУ напряжением 10 кВ снабжены механическими замками блокировки.
Рис. 13.13. Схема КТП напряжением 10/0,38 кВ, мощностью 25...160 кВ • А:
-вводное устройство ЮкВ; 2 - трансформатор; З— РУ напряжением 0,38 кВ; 4-салазки я трансформаторов мощностью 25...110кВ-А);5-кожух; 6-проходной изолятор; 7-вентильный разрядник
Для электроснабжения мощных сельскохозяйственных потребителей (животноводческих комплексов, птицефабрик и т.д.) выпускают одно- и двухтрансформаторные подстанции проходного (КТПП) и тупикового (КТПТ) типов мощностью 250...630 кВ • А.
Закрытые двухтрансформаторные ТП выполняют по тем же схемам соединений, как и открытые. На секциях шин 10 и 0,38 кВ предусмотрен АВР. Оборудование располагают в зданиях на двух уровнях: на первом РУ 0,38 кВ и трансформатор, на втором — ЗРУ 10 кВ, состоящее из ячеек КСО-386.
Мачтовая трансформаторная подстанция мощностью 25... 100 кВ - А, напряжением 6... 10/0,4 кВ с герметичным трансформатором показана на рисунке 13.14. Схема подстанции и защитная аппаратура такая же, как у КТП.
В сельском хозяйстве при небольшой однофазной нагрузке иногда применяют однофазные ТП мощностью 4...10кВ-А, напряжением 6... 10/0,22 кВ.
Трансформаторы размещают на одностоечной опоре, на крышке трансформатора располагают предохранители, а выше — разъединители, управляемые снизу штангой.
Р ис. 13.14. Мачтовая трансформаторная подстанция МТП мощностью 25...100 кВ • А, напряжением 6 (10) кВ
Применяемая аппаратура: блок разъединителей, счетчики активной энергии, ручные выключатели, АВ, промежуточное реле,магнитные пускатели предохранители и т.д. аппараты защиты трансформаторов и линий вторичного напряжения от токов коротких замыканий, а также АВР в тех случаях, когда это требуется
