6. Норма надежности электроснабжения потребителей первой, второй и третьей категорий.
Электроприемники I категории должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания. Перерыв в электроснабжении этих электроприемников от одного из источников допускается только на время автоматического восстановления питания. На этих предприятиях не допускается даже кратковременных перерывов, поэтому они должны иметь независимое питание по второй линии электропередачи с автоматическим включением резерва.
Электроприемники II категории должны обеспечиваться электроэнергией от двух источников питания. При нарушении электроснабжения от одного из них допустимы перерывы в подаче электроэнергии на время, необходимое для включения резервного питания дежурным персоналом или выездной оперативной бригадой. Допускается питание электроприемников II категории по одной линии и от одного трансформатора, если возможны проведение аварийного ремонта линии или замена повредившегося трансформатора за время не более одних суток.
Для III категории электроснабжение может выполняться от одного источника питания при условии, что перерывы в электроснабжении не превышают одни сутки.
Правилами устройства электроустановок перерыв в электроснабжении потребителей третьей категории допускается на время выполнения ремонта, но не более одних суток.
Тема 2 Электрические нагрузки сельскохозяйственных потребителей

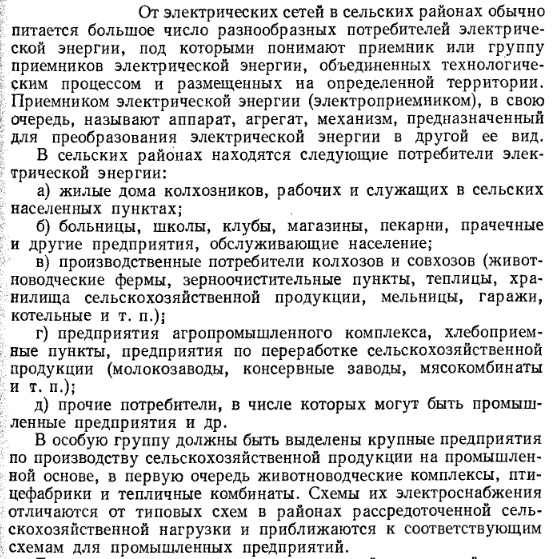

Характеристика производственных и коммунально-бытовых потребителей с сельского хозяйства.
2. Электрические нагрузки, графики электрических нагрузок: суточные, годовые, годовые по продолжительности, время использования максимума нагрузок и время максимальных пот нагрузки отдельных ПЭ изменяются в весьма широких пределах: от единиц киловатт для малоэтажных зданий до единиц мегаватт для животноводческих и зернообрабатывающих комплексов.
Пример суточного графика электрических нагрузок ПС 6—10/0,38 кВ сельскохозяйственных ПЭ приведен ниже на рис. д. Различия между графиками зимних и летних суток зависят от соотношений нагрузок жилых зданий и сельскохозяйственного производства, а также от географической широты рассматриваемого района (климатические условия, долгота светового дня).
Коэффициенты мощности жилых и иных зданий сельских населенных пунктов составляют 0,9—0,95, а основных производств 0,75—0,85.
Продолжительность использования наибольших нагрузок сельских ПЭ — в пределах 2000—3500 ч/год.
Определение электрических нагрузок линий напряжением 0,38 кВ производится исходя из расчетных нагрузок на вводе потребителей и коэффициентов одновременности, когда расчет ведется без применения ЭВМ.
Рд=ко SРдi, (2.1)
Рв=ко SРвi, (2.2)
Qд=ко SQдi, (2.3)
Qв=ко SQвi, (2.4)
где Рд, Рв — расчетные активные дневная и вечерняя нагрузки на участке линии;
Qд, Qв – то же, реактивные нагрузки;
Рдi, Рвi, Qдi, Овi — нагрузки на вводе i-го потребителя;
ко — коэффициент одновременности
Е сли нагрузки потребителей отличаются более чем в 4 раза, то расчетные нагрузки участков линий определяют по добавкам мощностей:
Рд = Рд наиб + , (2.5)
Рв = Рв наиб + , (2.6)
где Р наиб – наибольшая нагрузка из всех слагаемых нагрузок потребителей;
- добавка к наибольшей нагрузке от активной нагрузки i-го потребителя,
определяемая по таблице.
