4. Построение характеристики разгона
Время разгона в интервале изменения скоростей определяется выражением:
Найдем
ускорения
каждой
передачи :
0,11;
0,1525;
0,1895;
0,191;
0,2165;
Суммарное время разгона до конца передачи составляет:
Суммарное время разгона:
=36,36+26,23+21,11+20,94+18,48=123,12с.
Время переключения передач определяется формой коробки передач и составляет: ΔtI-II = 2 с; ΔtII-III = 2 с; ΔtIII-IV = 2 с; ΔtIV-V = 2 с; ΔtV-VI = 2 с.

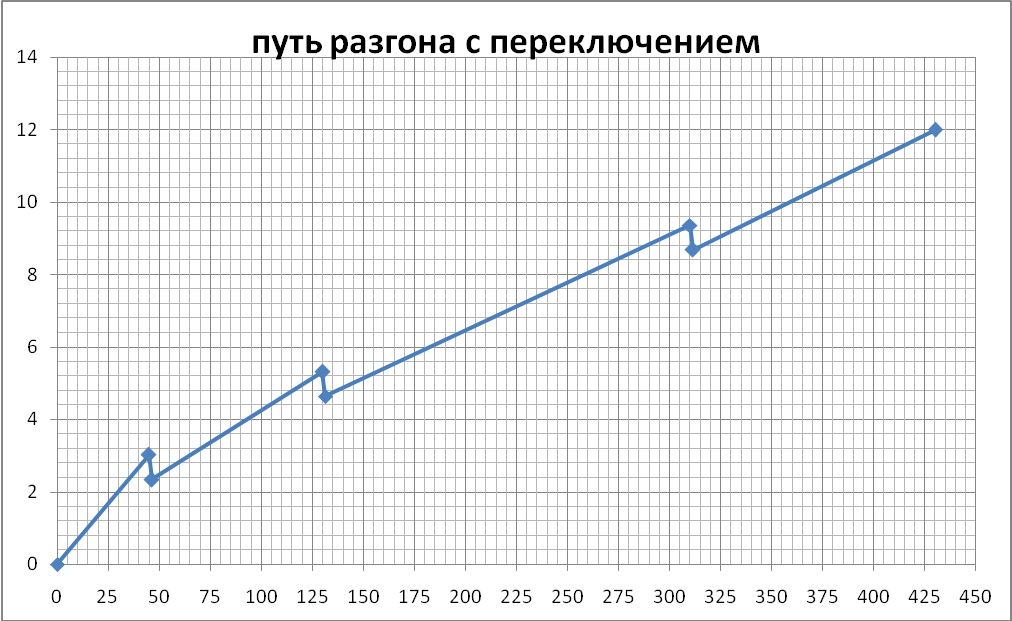

При определении пути разгона S считают, что в каждом интервале изменения скорости автомобиль движется равномерно со скоростью:
=72,72+157,38+211,1+293,16+332,64=1067м.

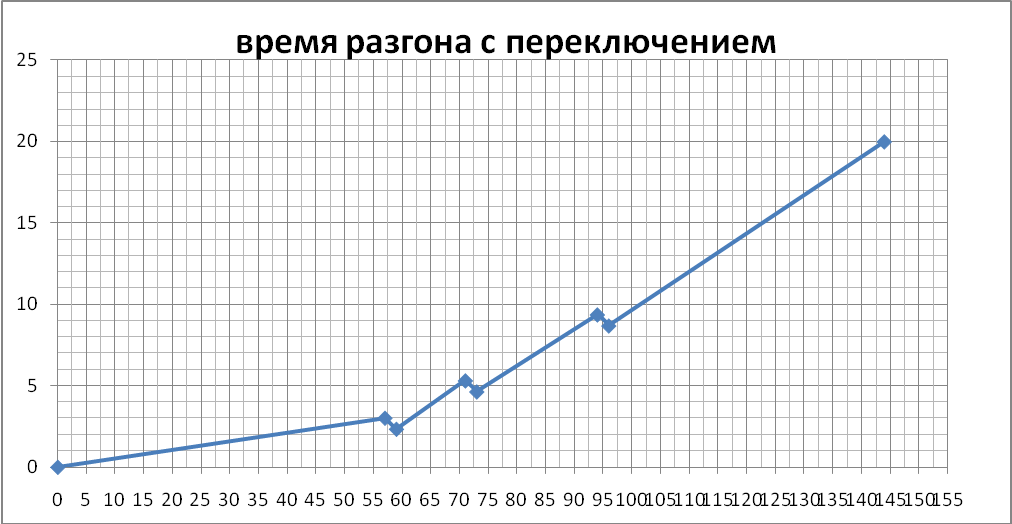

V, м/с |
t, сек |
0 |
0 |
3,018 |
57 |
2,338 |
59 |
5,312 |
71 |
4,632 |
73 |
9,366 |
94 |
8,686 |
96 |
20 |
144 |
V, м/с |
S, сек |
0 |
0 |
3,018 |
45 |
2,338 |
46,36 |
5,312 |
130 |
4,632 |
131,36 |
9,366 |
310 |
8,686 |
311,36 |
12 |
430 |
5. Построение характеристики торможения
Время остановки АТС определяется следующим выражением:
где: tр - время реакции водителя, tр = 0,5 с;
tпр - время срабатывания привода, tпр = 0,6 с;
tу - время увеличения замедления, tу = 1,5 с;
kэ - коэффициент эффективности торможения, kэ = 1,7;
φх - коэффициент сцепления, φ = 0,6
Торможение осуществляется со скорости va = 85 км/ч = 23,61 м/с
В этом случае время остановки составляет
Тормозной путь в этом случае:

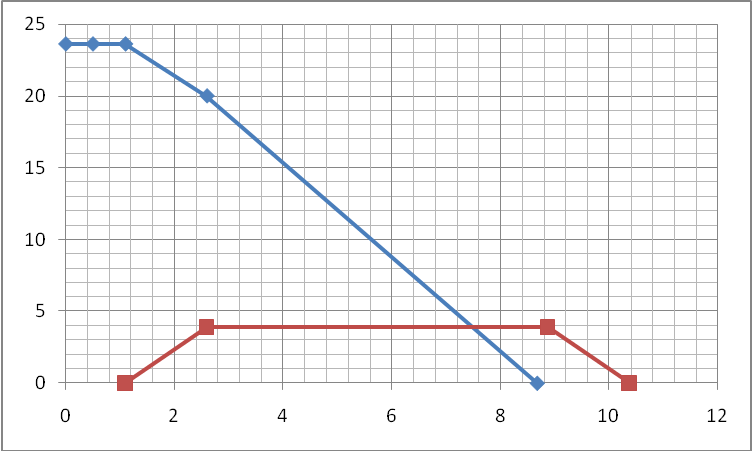

Характеристика торможения
Библиографический список
1. Баженов Е,Е, Теория автомобиля, Методические указания к курсовой работе для студентов специальности 15,01,00 «Автомобиле- и тракторостроение», – Екатеринбург: кафедра «Автомобили и тракторы», 1997,
2. Баженов Е, Е, Теория автомобиля и трактора, Учеб, пособие, Екатеринбург: УГТУ-УПИ, 2000,
3. Краткий автомобильный справочник, – М,: Транспорт, 1984,
4. Кутьков Г,М, Теория трактора и автомобиля, – М,: Колос, 1996,
5. Михайловский Е,В, и др, Устройство автомобиля: Учебник для учащихся автотранспортных техникумов / Е,В, Михайловский, К,Б, Серебряков, Е,Я, Тур, – М,: Машиностроение, 1985.
