Способы и схемы обработки котловой и питательной воды

Качественные показатели воды в котле в процессе работы ухудшаются. С питательной водой в котел вносится дополнительное количество химических и механических примесей. Испаряющаяся вода уходит к потребителям в виде пара, оставляя основную часть солей в котле, что вызывает образование накипи и шлама.

Задачей обработки котловой воды является преобразование накипеобразующих веществ в шлам, который удаляется при продувании котла. Основными накипеобразователями являются соли кальция и магния, а для обработки воды используют преимущественно фосфаты натрия.

Эффективное осаждение накипеобразующих солей кальция происходит при введении тринатрийфосфата. При этом необходимо контролировать щелочность воды.

Поддерживая концентрацию ионов фосфата и щелочность котловой воды в определенных пределах, можно в значительной степени защитить поверхность металла от накипи. Например, для вспомогательных котлов с рабочим давлением пара до 2 МПа фосфатное число рекомендуется поддерживать в пределах 10-30 мг/л РО34, а щелочное число 150-200 мг/л NaOH. Эти значения рекомендуются при фосфатно-нитратном режиме. Сущность такого режима заключается в обработке воды наряду с фосфатами натриевой селитрой, которая предотвращает агрессивное воздействие на металл избыточной щелочи. При использовании только тринатрийфосфата вода приобретает щелочную реакцию, и щелочность воды постепенно увеличивается.

Увеличение щелочности в результате гидролиза наиболее характерно для котлов с рабочим движением пара в пароводяном барабане выше 2 МПа.

В последние годы в практике эксплуатации котлов для обработки котловой воды применяют препарат ТХ. В его составе около 60 % (по массе) динатрийфосфата примерно 6 % NaOH, также комплексоны (трилон Б) и полимерные добавки. Использование в составе препарата двухзамещенного фосфорнокислого натрия вместо Na3РО4 вызвано стремлением предотвратить появление избыточной щелочности.

Полимерные добавки выполняют рольфлокулянта и ускоряют процесс осаждения в шлам накипеобразующих солей жесткости. Трилон Б представляет собой двухзамещенную натриевую соль этилендиаминтетрауксусной кислоты, которая связывает накипеобразующие ионы Са и Mg. При избытке трилона Б в котловой воде идет растворение отложений и создаются условия для образования прочной окисной пленки, состоящей из магнетита Fe3O4.

Водный режим котлов для каждой серии разрабатывает теплотехническая лаборатория на основании результатов теплотехнических испытаний, требований Правил технической эксплуатации технических средств с учетом рекомендаций завода - строителя котлов. Водный режим корректируют в зависимости от условий эксплуатации котла по предписанию теплотехнической лаборатории или по согласованию с ее представителем. За соблюдение водного режима несут ответственность старший и котельный механики.

Соблюдение установленных норм водного режима котлов следует регулярно контролировать при помощи специальных приборов и путем периодических химических анализов средствами лаборатории водоконтроля. Для установок, имеющих высокие параметры пара, этих показателей недостаточно. Для главных котлов необходимо определять содержание кислорода, растворенного в воде, и во всех установках следует периодически проверять воду на содержание нефтепродуктов.

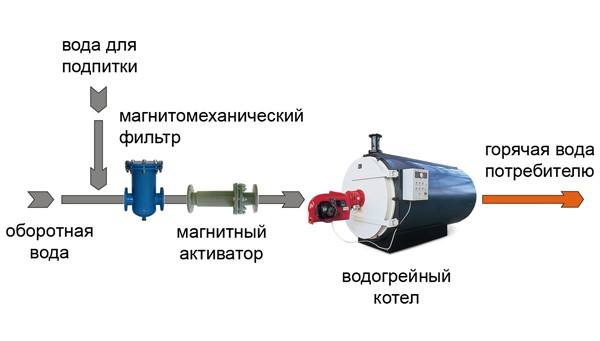

Водогрейный котел без предварительной ХВП

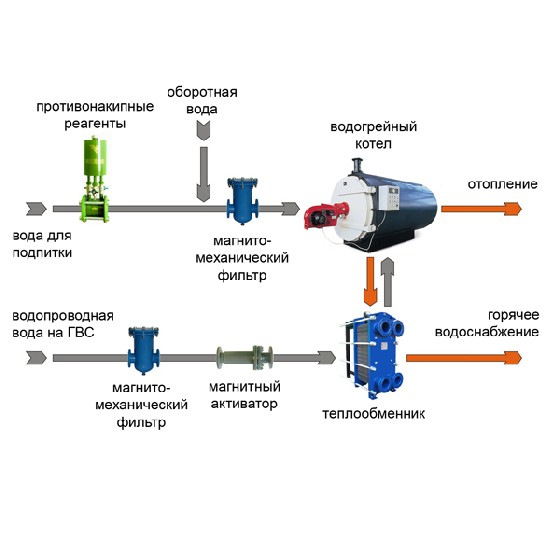

Мини-котельная с использованием противонакипных реагентов для котловой воды

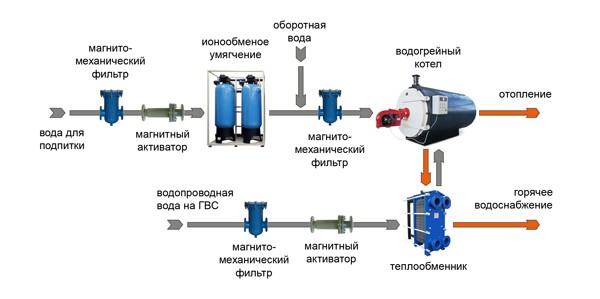

Котельная с системой ионнобменного умягчения котловой воды

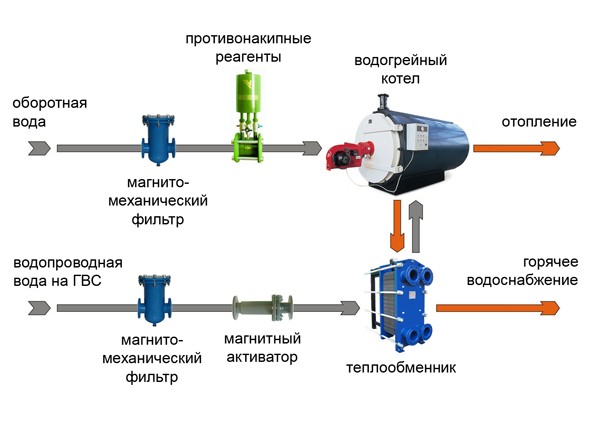

Мини-котельная с использованием противонакипных реагентов для котловой воды
