8. Назначение и устройство плашечных превенторов.

Плашечные превенторы предназначены для герметизации устья при наличии или отсутствии в скважине труб. Применяются для эксплуатации в умеренном и холодном микроклиматических районах.

Плашечные превенторы обеспечивают возможность расхаживания колонны труб при гepметизированном устье в пределах длины между замковыми или муфтовыми соединениями, подвеску колонны труб на плашки и ее удержание от выталкивания под действием скважинного давления. Установлена следующая система обозначения плашечного превентора: тип превентора и вид привода - ППГ (плашечный с гидроприводом), ППР (плашечный с ручным приводом), ППС (плашечный с перерезываю­щими плашками);

конструктивное исполнение - с трубными или глухими плошками не обозначается; диаметр условный прохода, мм; рабочее давление, МПа; тип исполнения - в зависимости от скважинной среды (Kl, K2, КЗ).

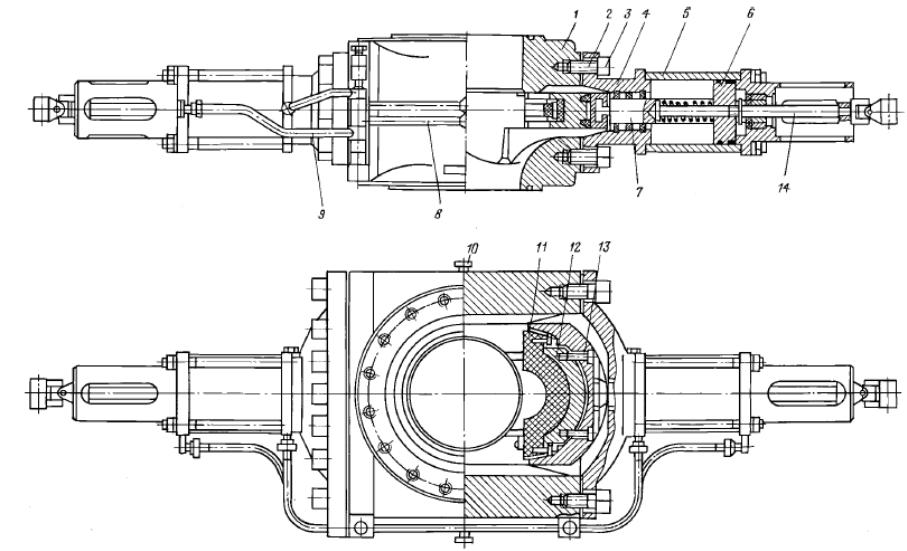

Плашечный превентор с гидроуправлением ОАО ВЗБТ 1 корпус: 2 резиновые прокладки; 3 винты; 4 откидные крышки; 5 - гидроцилиндр; 6 поршень; 7 шток; 8 коллектор; 9 трубо­провод; 10 паропроводы; 11 резиновые уплотнения плашек; 12 сменные вкладыши; 13 корпус плашки; 14 фиксирующий винт.

Пример условного обозначения плашечного превентора с гидроприводом, условным диаметром прохода 350 мм на рабочее давление 35 МПа для сред типа К2 ППГ-350ĥ35К2. Плашечные превенторы поставляются в комплекте противовыбросового оборудования или "россыпью". Превентор состоит из корпуса, боковых крышек с гидроцилиндрами и плашек. Плашки - разъемные. В корпусе плашки установлены сменные вкладыши и резинометаллические уплотнения. Привод плашек в основном дистанционный гидравлический, реже ручной. Основные показатели надежности плашечного превентора обеспечивают периодическую проверку его на функционирование путем закрытия на трубе, опрессовкой буровым раствором или водой и открытия, а также возможностью расхаживания бурильной колонны на длине трубы под из­быточным давлением. Показатели надежности плашечных превенторов установлены ГОСТ 27743-66.

8. Назначение и устройство универсальных превенторов.

Универсальный превентор предназначен для герметизации устья скважины вокруг любой части бурильной колонны: ведущей или бурильной трубы, замка сложного сечения, а также для полного перекрытия скважины при отсутствии в ней инструмента. Отечественной промышленностью в настоящее время выпускаются универсальные превенторы ПУ1-230х35, ПУ1-280х35, ПУ1-350х35.

Шифр ПУ1-230х35 расшифровывается следующим образом: П -превентор, У универсальный, 1 модель, 230 условный диаметр проходного сечения, мм, 35 рабочее давление, МПа. Согласно ОСТу 26-02-76 кольцевой уплотнитель универсального превентора должен позволять: протаскивание колонны труб общей длиной не менее 2000 м при давлении в скважине не более 10 МПа с замковыми или муфтовыми соединениями со специальными снятыми фасками под углом 18; расхаживание и проворачивание колонны; открытие и закрытие превентора на расчетное число циклов; быструю замену кольцевого уплотнителя без демонтажа превентора. Универсальный превентор ПУ1-230x35:

1 - втулка; 2 -штуцер; 3 - уплотнительное кольцо; 4 - манжета; 5 - плунжер; 6 ~ кольцевой уплотнитель; 7 - корпус; 8 - ограничитель; 9 - крышка. Универсальный превентор ПУ1-230х35 Превентор состоит из корпуса 7, крышки 9, плунжера 5, кольцево­го уплотнителя 6, втулки 7. Корпус, плунжер и крышка стальные отливки ступенчатой формы. Крышка ввинчивается в корпус при помощи прямоугольной резьбы.

Кольцевой уплотнитель массивное резиновое кольцо, армирован­ное металлическими вставками двутаврового сечения. Корпус, плунжер и крышка образуют в превенторе две гидравличе­ские камеры А и Б, изолированные манжетами. Камера А распорная и служит для открытия превентора, камера Б - запорная и служит для его закрытия. Под давлением масла, подаваемого в запорную камеру из системы гидроуправления, плунжер движется вверх, перемещая кольцевой уплотнитель, последний при этом герметизирует устье скважины вокруг любой части бурильной колонны, а также при ее отсутствии.

Для открытия превентора масло подается в распорную камеру, плунжер перемещается вниз, кольцевой уплотнитель расширяется, принимая первоначальную форму. Жидкость из запорной камеры вытесняется в сливную линию гидравлического управления. Уплотнитель обеспечивает герметизацию устья при спущенных в скважину трубах диаметром до 194 мм. Время закрытия превентора 30с.
